Преобразователи уровня буйковые ТЭК-ЭМБУ
| Номер в ГРСИ РФ: | 97415-26 |
|---|---|
| Производитель / заявитель: | Инвард-TS, г. Рязань |
Преобразователи уровня буйковые ТЭК-ЭМБУ (далее преобразователи) предназначены для измерений уровня жидких сред или уровня раздела двух жидких сред в открытых и закрытых резервуарах, а также в резервуарах, находящихся под давлением, и преобразования измеренного значения уровня в унифицированный аналоговый и/или цифровой выходной сигнал.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97415-26 | ||||||||||||
| Действует | по 15.01.2031 | ||||||||||||
| Наименование | Преобразователи уровня буйковые | ||||||||||||
| Модель | ТЭК-ЭМБУ | ||||||||||||
| Модификации |
ТЭК-ЭМБУ-АЦ-Р-ФП-1,5-1000-25-В450-316L-910/1000/2.5/25-Н-0 ТЭК-ЭМБУ-АЦ-В-ФП-1,0-3000-25-В450-316L-1000/2.5/25-Н-0 ТЭК-ЭМБУ-ЦС-В-ФП-0,2-6000-16-В450-316L-1000/2.6/25-Н-0 |
||||||||||||
| Приказы |
№48 от
15.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2b034214-5af6-85b0-3473-765a8679726f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Инвард», РОССИЯ, 390000, Рязанская обл., г. Рязань, улица Маяковского, дом 1а, помещ. 51
Поверка
| Методика поверки / информация о поверке |
РТ-МП-801-208-2025 Государственная система обеспечения единства измерений. Преобразователи уровня буйковые ТЭК-ЭМБУ. Методика поверки
(с 15.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97415-26: Описание типа
2026-97415-26.pdf
|
Скачать | 186.4 КБ | |
|
97415-26: Методика поверки
РТ-МП-801-208-2025
2026-mp97415-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Преобразователи уровня буйковые ТЭК-ЭМБУ (далее преобразователи) предназначены для измерений уровня жидких сред или уровня раздела двух жидких сред в открытых и закрытых резервуарах, а также в резервуарах, находящихся под давлением, и преобразования измеренного значения уровня в унифицированный аналоговый и/или цифровой выходной сигнал.
Описание
Преобразователь конструктивно состоит из буйка, системы подвеса, узла присоединения, чувствительного элемента и блока электронного, объединенных в одном корпусе. Буек цилиндрической формы изготавливается из стали, титанового сплава или иного материала, стойкого к воздействию измеряемой среды. Средняя плотность буйка при этом должна быть больше плотности измеряемой среды. Буек находится в вертикальном положении и частично или полностью (в случае измерения уровня раздела сред) погружен в жидкость. Изменение уровня (уровня раздела сред) вызывает изменение веса буйка, которое через систему рычагов фиксируется измерительным механизмом и преобразуется в выходной сигнал в блоке электронном.
В зависимости от измеряемой величины преобразователи имеют исполнения:
- В - для измерения верхнего уровня (границы раздела жидкость - газ);
- Р - для измерения уровня раздела сред (границы раздела жидкость 1 - жидкость 2).
В зависимости от вида выходного сигнала преобразователи имеют исполнения:
- АЦ - с выходным сигналом в виде силы постоянного тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды при сопротивлении нагрузки не более 500 Ом, и дополнительным цифровым выходным сигналом по интерфейсу Bell 202 с протоколом информационного обмена HART или с цифровым выходным сигналом по стандарту IEC 61158-2 с протоколом информационного обмена Profibus PA, или с цифровым выходным сигналом по стандарту IEC 61158-2 с протоколом информационного обмена Fieldbus Foundation, или аналогичными.
- ЦС - с цифровым выходным сигналом по интерфейсу RS-485 с протоколом информационного обмена ModBus RTU и двумя дополнительными релейными выходными сигналами с одной группой переключающих контактов для каждого реле.
Знак утверждения типа, условное обозначение и заводской номер в цифровом или буквенно-цифровом формате (цифровой состоит из арабских цифр, буквенно-цифровой состоит из арабских цифр и букв латинского алфавита) наносятся на стальную планку, прикрепляемую к корпусу винтами или заклепками, методом лазерной гравировки на планке. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Преобразователь уровня буйковый ТЭК-ЭЫБУ-
Зав. N-
Рисунок 1 - Общий вид (схема) маркировочной таблички
Нанесение знака поверки на преобразователи не предусмотрено.

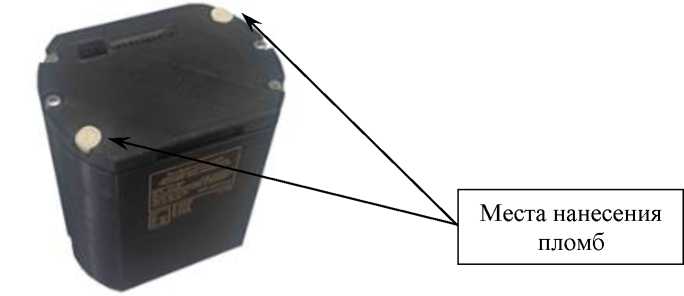

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на винты корпуса внутреннего электронного блока. Места нанесения пломб указаны на рисунке 2.
Рисунок 2 - Места нанесения пломб на корпус внутреннего электронного блока

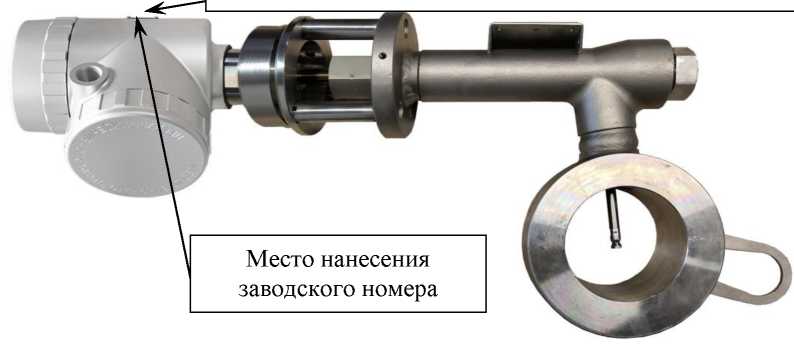

Общий вид преобразователей и места нанесения знака утверждения типа и заводского номера приведены на рисунке 3.
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид преобразователей и места нанесения знака утверждения типа и заводского номера

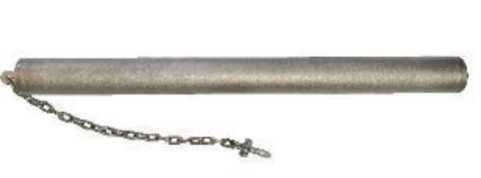

Пример исполнения буйка приведен на рисунке 4
Рисунок 4 - Пример исполнения буйка
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа. ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО преобразователей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения: |
MBU link |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.3.XX* |
|
Цифровой идентификатор программного обеспечения |
- |
|
* XX.XX - метрологически незначимая часть, х принимает значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел диапазона измерений уровня жидкости*, мм Верхний предел диапазона измерений уровня раздела сред*, мм |
от 300 до 10000 от 300 до 2500 |
|
Нижний неизмеряемый уровень, мм, не более |
100 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня (уровня раздела сред) по цифровому выходному сигналу или по показаниям дисплея*, у, % |
± 0,2, ± 0,5, ± 1,0, ± 1,5 |
|
Вариация измерений уровня (уровня раздела сред), мм, |
^ IyI |
|
Пределы допускаемой приведенной к диапазону выходного аналогового сигнала погрешности преобразования измеренного значения уровня (уровня раздела сред) в выходной аналоговый сигнал, % |
± 0,15 |
|
* - В зависимости от заказа. Фактическое значение указывается в паспорте | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина погружаемой части преобразователей*, мм, не более |
10100 |
|
Диапазон температур измеряемой среды*, °С |
от - 196 до + 450 |
|
Диапазон температур окружающей среды**, °С |
от - 60 до + 80 |
|
Относительная влажность окружающей среды, при температуре (55 ± 2) °С, % |
100 |
|
Максимальное рабочее давление измеряемой среды, МПа |
40 |
|
Плотность измеряемой среды, кг/м3, не более |
2000 |
|
Разница плотностей измеряемых сред при измерении уровня раздела сред, кг/м3, не менее |
50 |
|
Вид выходного сигнала: - исполнение АЦ: токовый + HART, мА токовый + Profibus PA, мА токовый + Fieldbus Foundation, мА - исполнение ЦС (RS-485 + реле) |
от 4 до 20 от 4 до 20 от 4 до 20 - |
|
Напряжение электропитания постоянного тока, В*** |
24-810 |
|
Потребляемая электрическая мощность, Вт, не более: - для преобразователей исполнения АЦ - для преобразователей исполнения ЦС |
0,7 1,5 |
|
Степень защиты корпуса преобразователей по ГОСТ 14254-2015 |
IP66/IP67 |
|
Маркировка взрывозащиты: - вид взрывозащиты «искробезопасная цепь» - вид взрывозащиты «взрывонепроницаемая оболочка» |
0Ex ia IIC T6...T1 Ga Х 1Ex db IIC T6...T1 Gb Х |
|
Габаритные размеры преобразователя (без учета буйка), мм, не более: - длина - ширина - высота |
600 400 400 |
|
Масса (без учета массы буйка), кг, не более |
20 |
|
* В зависимости от заказа. * * ЖК-индикатор функционирует при температуре от минус 40 до плюс 80 °С. При температуре вне данного диапазона для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. * ** Напряжение электропитания измерять на клеммах питания преобразователя. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа преобразователей (с учетом технического обслуживания, регламентируемого руководством по эксплуатации), ч |
150 000 |
Знак утверждения типа
наносится любым технологическим способом на маркировочную табличку, закрепленную на корпусе преобразователей и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Комплект поставки преобразователей соответствует таблице 5.
Таблица 5 - Комплект поставки преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь уровня буйковый ТЭК-ЭМБУ |
В соответствии с заказом |
1 шт. |
|
Паспорт |
ГРВТ.407612.002 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГРВТ.407612.002 РЭ |
1 экз. на 50 изделий* |
|
Комплект разрешительной документации |
- |
** |
|
* На партию преобразователей меньшего количества к ним прилагается один экземпляр руководства по эксплуатации. * * Поставляется по заказу в соответствии с условиями договора поставки и ГОСТ Р 50.06.01-2017. | ||
Сведения о методах измерений
приведены в разделе «Описание и работа» руководства по эксплуатации ГРВТ.407612.002 РЭ.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Росстандарта от 04 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
ГРВТ.407612.002 ТУ Преобразователи уровня буйковые ТЭК-ЭМБУ. Технические условия.
