Блоки обработки сигналов вибрации БОС-Вб

Номер в ГРСИ РФ: 97417-26
Производитель / заявитель: ОАО "Ордена Ленина НИКИ энерготехники им.Н.А.Доллежаля" (НИКИЭТ), г.Москва
Скачать
97417-26: Описание типа
2026-97417-26.pdf
Скачать 114.3 КБ
97417-26: Методика поверки РТ-МП-1693-204-2025
2026-mp97417-26.pdf
Скачать 1.7 MБ
Нет данных о поставщике
Поверка
Блоки обработки сигналов вибрации БОС-Вб поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Блоки обработки сигналов вибрации БОС-Вб (далее - БОС-Вб) предназначены для измерений напряжения переменного тока, напряжения постоянного тока, параметров вибрации (виброускорения, виброскорости, виброперемещения, относительного перемещения) и частоты вращения.

Информация по Госреестру

Основные данные
Номер по Госреестру 97417-26
Действует по 14.01.2031
Наименование Блоки обработки сигналов вибрации
Модель БОС-Вб
Модификации БОС-Вб.01
БОС-Вб.02
БОС-Вб.03
БОС-Вб.ТП
Приказы
30 от 14.01.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ ff0dbb45-53fe-baa1-6ba5-ff36db8376ba
Испытания
Дата Модель Заводской номер
31.10.2025 БОС-Вб.ТП 001/25
31.10.2025 БОС-Вб.03 002/25
Производитель / Заявитель

АО «НИКИЭТ», РОССИЯ, 107140, Россия, г. Москва, вн. тер. г. Муниципальный округ Красносельский, пл. Академика Доллежаля, д. 1, к. 3

Поверка

Методика поверки / информация о поверке
РТ-МП-1693-204-2025 Государственная система обеспечения единства измерений. Блоки обработки сигналов вибрации БОС-Вб. Методика поверки (с 14.01.2026)
Межповерочный интервал / Периодичность поверки
2 года
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Блоки обработки сигналов вибрации БОС-Вб поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

97417-26: Описание типа
2026-97417-26.pdf
Скачать 114.3 КБ
97417-26: Методика поверки РТ-МП-1693-204-2025
2026-mp97417-26.pdf
Скачать 1.7 MБ

Описание типа

Назначение

Блоки обработки сигналов вибрации БОС-Вб (далее - БОС-Вб) предназначены для измерений напряжения переменного тока, напряжения постоянного тока, параметров вибрации (виброускорения, виброскорости, виброперемещения, относительного перемещения) и частоты вращения.

Описание

Принцип действия БОС-Вб основан на осуществлении непрерывного приема, измерений и обработки входных аналоговых сигналов, поступающих от первичных преобразователей - вибропреобразователей, датчиков перемещения и частоты вращения, выполнении вычислительных операций, преобразования в унифицированный токовый сигнал, а также генерации дискретных и цифровых форм представления выходных сигналов.

Конструктивно БОС-Вб реализован в виде шкафа настенного исполнения с фасадной дверцей, с клеммными соединителями для подключения первичных преобразователей, линий цифрового интерфейса и электропитания, передачи токовых сигналов (4 - 20) мА, а также дискретных сигналов.

Блоки обработки сигналов вибрации БОС-Вб выпускаются в следующих модификациях: БОС-Вб.01, БОС-Вб.02, БОС-Вб.03 и БОС-Вб.ТП, которые отличаются количеством измеряемых величин и количеством подключаемых первичных преобразователей.

Общий вид блоков обработки сигналов вибрации БОС-Вб и место нанесения заводского номера представлены на рисунке 1. Блоки обработки сигналов вибрации БОС-Вб не подлежат пломбированию.

Заводские номера БОС-Вб в цифровом формате наносятся методом лазерной гравировки или шелкографии на маркировочную табличку на корпусе шкафа. Нанесение знака поверки на средство измерений не предусмотрено.

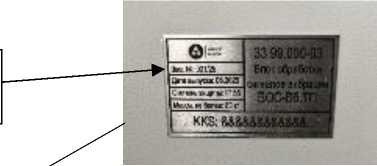

Место нанесения заводского номера

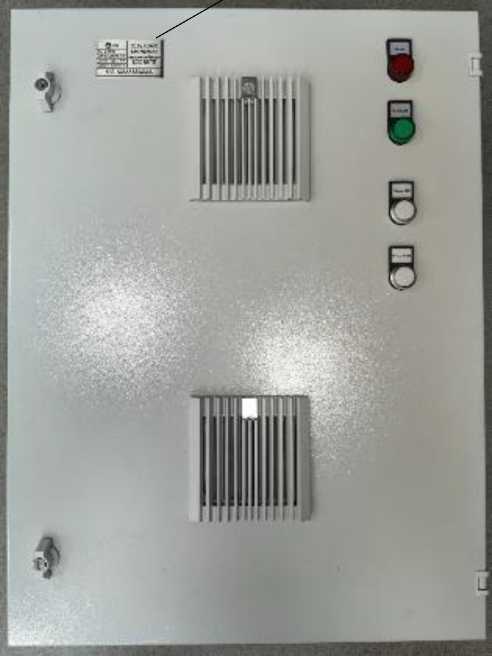

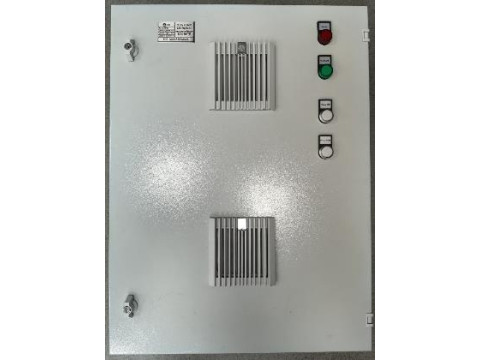

Рисунок 1 - Общий вид блоков обработки сигналов вибрации БОС-Вб

Программное обеспечение

Программное обеспечение (далее - ПО) БОС-Вб находится во внутренней памяти микроконтроллера. Метрологические характеристики нормированы с учетом влияния ПО.

ПО предназначено для обработки аналоговых сигналов, поступающих от первичных преобразователей, выполнении вычислительных операций и хранении измерительной информации.

Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие вычисления и процесс измерений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Для всех модификаций

Диапазон измерений СКЗ напряжения переменного тока, В

от 0,005 до 14

Диапазон измерений СКЗ виброускорения, м/с2

от 0,5 до 1400 1)

Диапазон измерений СКЗ виброскорости, мм/с

от 0,5 до 1400 2)

Диапазон рабочих частот, Гц

от 0,5 до 4800

Пределы допускаемой основной абсолютной погрешности измерений СКЗ напряжения переменного тока, В

- для поддиапазона частот от 0,5 до 2 Гц

- для поддиапазона частот от 2 до 10 Гц

- для поддиапазона частот от 10 до 20 Гц

- для поддиапазона частот от 20 до 4600 Г ц - для поддиапазона частот от 4600 до 4800 Гц

от -(0,01+0,26-U) до (0,01+0,06-U) от -(0,01+0,09-U) до (0,01+0,06-U) от -(0,01+0,05-U) до (0,01+0,01-U) ±(0,01+0,01-U)

от -(0,01+0,11-U) до (0,01+0,01-U) где U - измеряемое (задаваемое) значение СКЗ напряжения

Пределы допускаемой дополнительной абсолютной погрешности измерений СКЗ напряжения переменного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений, В

±(0,005+0,005^U)

где U - измеряемое (задаваемое) значение СКЗ напряжения

Диапазон измерений напряжения постоянного тока, В

от -20 до +20

Диапазон измерений относительного перемещения (осевого смещения), мм

от -20 до +20 3)

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В

±(0,01+0,01-U)

где U - измеряемое (задаваемое) значение напряжения постоянного тока

Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений, В

±(0,005+0,005^U) где U - измеряемое (задаваемое) значение напряжения постоянного тока

Для модификаций БОС-Вб.01, БОС-Вб.02 и БОС-Вб.ТП

Диапазон измерений частоты вращения, об/мин (Гц)

от 1 до 10000 (от 0,02 до 166,67) 4)

Пределы допускаемой основной абсолютной погрешности измерений частоты вращения, об/мин

±1

Пределы допускаемой дополнительной абсолютной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды от нормальных условий измерений, об/мин

±1

Диапазон измерений СКЗ виброперемещения, мкм

от 0,5 до 1400 5)

Диапазон установки сигналов силы постоянного тока, мА

от 4 до 20

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности установки силы постоянного тока, мА

±(0,1+0,01-1)

где I - установленное значение силы постоянного тока

1) При заданном значении коэффициента преобразования 10 мВ/(м^с-2)

2) При заданном значении коэффициента преобразования 10 мВ/(мм^с-1)

3) При заданном значении коэффициента преобразования 1 мВ/мкм

4) Для длительности импульса по уровню 0,5 более 150 мкс (размах сигнала более 2 В)

5) При заданном значении коэффициента преобразования 10 мВ/мкм

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Количество вводов питания

2

Количество подключаемых первичных преобразователей:

- БОС-Вб.01

- БОС-Вб.02

- БОС-Вб.03

- БОС-Вб.ТП

6

12

12

12

Количество токовых выходов от 4 до 20 мА:

- БОС-Вб.01

- БОС-Вб.02

- БОС-Вб.03

- БОС-Вб.ТП

6

12

-

6

Количество цифровых выходов по сети Ethernet

2

Количество цифровых выходов RS-485

2

Габаритные размеры1) (высотахширинахглубина), мм, не более

800х600х300

Масса, кг, не более

80

Нормальные условия измерений:

- температура окружающего воздуха, °С

от 25±10

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -10 до +60

Напряжение питания: - постоянного тока, В - переменного тока, В

от 18 до 30 от 187 до 242

1) Без учёта элементов крепления, индикаторов, ручек дверей, подключённых кабелей, кабельных вводов и т.п.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати или наклейки.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Блоки обработки сигналов вибрации БОС-Вб

1 шт.

Руководство по эксплуатации

33.99.000 РЭ

1 экз.1)

Паспорт

33.99.000 ПС

1 экз.

1) Допускается включать в комплект поставки одно руководство по эксплуатации на партию БОС-Вб, изготавливаемых в рамках одного заказа

Сведения о методах измерений

приведены в разделе 2 «Использование изделия по назначению» руководства по эксплуатации.

Нормативные документы

33.99.000 ТУ «Блок обработки сигналов вибрации. Технические условия»
