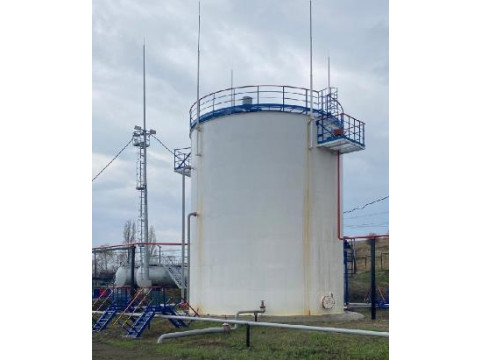

Резервуар вертикальный стальной РВС-1000
| Номер в ГРСИ РФ: | 97428-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Самарский резервуарный завод", г.Самара |
|
97428-26: Описание типа
2026-97428-26.pdf
|
Скачать | 125.4 КБ |
Резервуар вертикальный стальной РВС-1000 (далее - резервуар) предназначен для измерения объема нефти в зависимости от уровня наполнения, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97428-26 | ||||||
| Наименование | Резервуар вертикальный стальной | ||||||
| Модель | РВС-1000 | ||||||
| Приказы |
№63 от
19.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | cb1bd73c-aa23-165f-e844-8d11919f7476 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «СРЗ», РОССИЯ, 443033, г. Самара, ул. Заводская, д. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97428-26: Описание типа
2026-97428-26.pdf
|
Скачать | 125.4 КБ |
Описание типа
Назначение
Резервуар вертикальный стальной РВС-1000 (далее - резервуар) предназначен для измерения объема нефти в зависимости от уровня наполнения, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблице резервуара.
Конструктивно резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и крышей. Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов рулонной сборки.
Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Заводской номер в виде цифрового обозначения, состоящего из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуар вертикальный стальной РВС-1000 с заводским номером 1 расположен на территории ПАО НК «РуссНефть», Пункт подготовки и сбора нефти Гуселский, Саратовская область, г. Саратов, Волжский район.
Общий вид резервуара вертикального стального РВС-1000 с указанием места нанесения заводского номера, вид замерного люка резервуара приведены на рисунке 1.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуара вертикального стального РВС-1000 не предусмотрено.

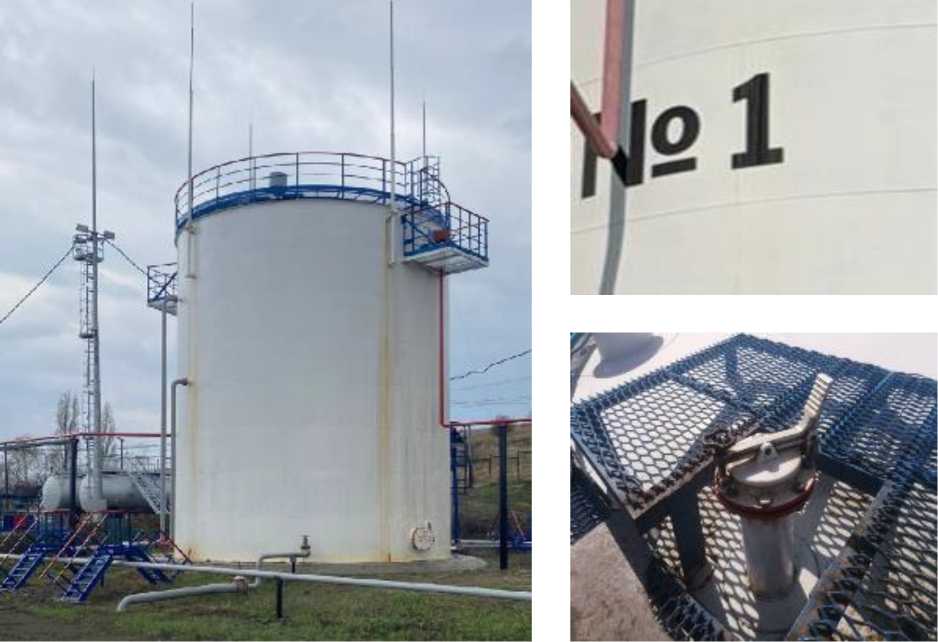

Рисунок 1 - Общий вид резервуара вертикального стального РВС-1000 заводской номер 1
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
1000 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
± 0,2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от - 40 до + 50 от 84,0 до 106,7 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной |
РВС-1000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
МИ-01.СФ-2021 «Масса нефти, конденсата газового. Методика измерений массы нефти, конденсата газового косвенным методом статических измерений Саратовского филиала ПАО НК «РуссНефть». Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2022.43894
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
