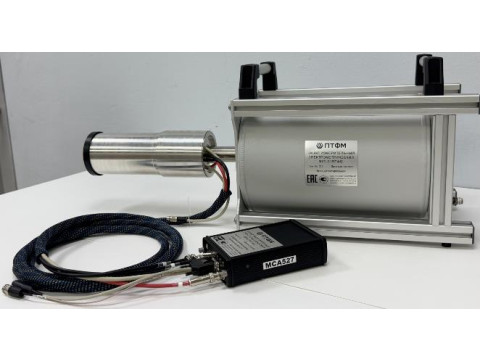

Каналы измерительные спектрометрические МКС-01ПТФМ
| Номер в ГРСИ РФ: | 97433-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "Политехформ-М", г.Москва |
Каналы измерительные спектрометрические МКС-01ПТФМ (далее - МКС-01ПТФМ) предназначены для измерений активности радионуклидов, регистрации энергетического распределения фотонного излучения, определения радионуклидного состава объектов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97433-26 | |||||||||
| Действует | по 19.01.2031 | |||||||||
| Наименование | Каналы измерительные спектрометрические | |||||||||
| Модель | МКС-01ПТФМ | |||||||||
| Приказы |
№63 от
19.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 33fa29c7-2ff1-fdca-5c3b-7ca5e3bbbb9a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ПОЛИТЕХФОРМ-М», РОССИЯ, 115404, г. Москва, вн.тер.г. муниципальный округ Бирюлёво Восточное, ул. Ряжская, д. 13, к. 1, стр. 2
Поверка
| Методика поверки / информация о поверке |
ГКПС 132.00.00.000 МП Государственная система обеспечения единства измерений. Каналы измерительные спектрометрические МКС-01ПТФМ. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97433-26: Описание типа
2026-97433-26.pdf
|
Скачать | 145.6 КБ | |
|
97433-26: Методика поверки
ГКПС 132.00.00.000 МП
2026-mp97433-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Каналы измерительные спектрометрические МКС-01ПТФМ (далее - МКС-01ПТФМ) предназначены для измерений активности радионуклидов, регистрации энергетического распределения фотонного излучения, определения радионуклидного состава объектов.
Описание
Принцип действия МКС-01ПТФМ основан на преобразовании энергии фотонного излучения в чувствительном объеме полупроводникового детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и анализом полученной информации многоканальным цифровым анализатором и выводом данных на персональный компьютер (АРМ).
Конструктивно МКС-01ПТФМ состоят из блока детектирования на основе детектора из особо чистого германия ДГК-40 в портативном криостате с сосудом Дьюара (далее - БД), цифрового многоканального анализатора МСА-527 (далее - анализатор), персонального компьютера (далее - ПК), программного обеспечения (далее - ПО).
Общий вид МКС-01ПТФМ с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер (в формате XXX - три цифры, образующие порядковый номер), однозначно идентифицирующий каждый экземпляр средства измерений, наносится сублимационным способом на маркировочную табличку. Маркировка содержит следующие данные: наименование или товарный знак предприятия-изготовителя, знак утверждения типа средства измерений, тип средства измерений, наименование и обозначение составной части, заводской номер, год выпуска.
Пломбирование МКС-01ПТФМ для защиты от несанкционированного доступа осуществляется путём наклейки пломбы на корпус БД и анализатора.

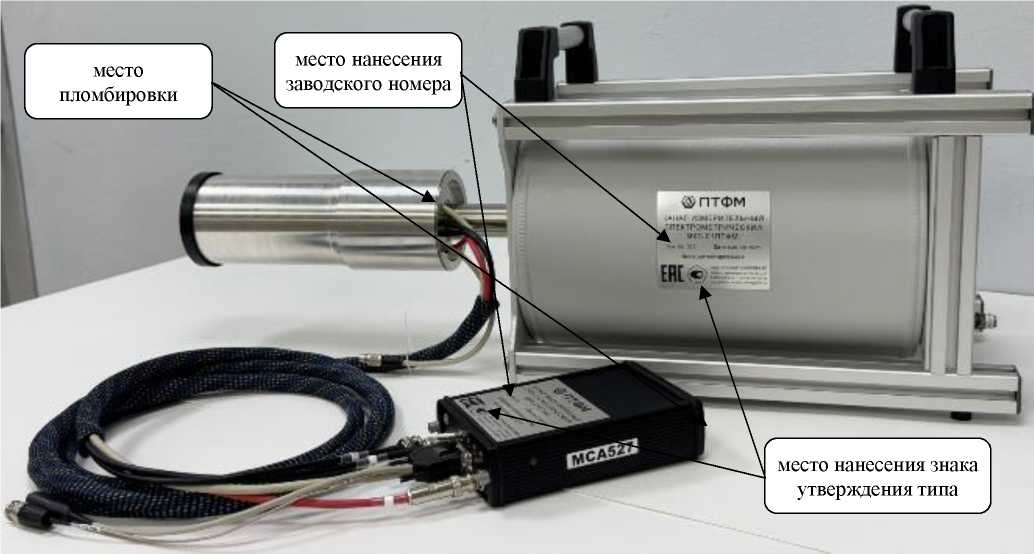

Рисунок 1 - Общий вид МКС-01ПТФМ с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для организации управления процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства.
Идентификационные параметры ПО содержатся в таблицах 1-5.
Таблица 1 - Идентификационные параметры ПО SpectraLineHandy
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
SpectraLineHandy |
|
Идентификационное наименование ПО |
spectralinehandy.exe |
|
Номер версии (идентификационный номер) ПО 1) |
1.7.13906 |
|
Контрольная сумма исполняемого кода 2) |
379835FA |
|
Алгоритм вычисления цифрового кода |
CRC32 |
|
1) Номер версии ПО не ниже указанного в таблице до версии 9.9.99999. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО SpectraLineHandy и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Идентификационные параметры ПО SpectraLineGP
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
SpectraLineGP |
|
Идентификационное наименование ПО |
spectralinegp.exe |
|
Номер версии (идентификационный номер) ПО 1) |
1.7.13906 |
|
Контрольная сумма исполняемого кода 2) |
58F336C1 |
|
Алгоритм вычисления цифрового кода |
CRC32 |
|
1) Номер версии ПО не ниже указанного в таблице до версии 9.9.99999. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО SpectraLineGP и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 3 - Идентификационные параметры ПО ЛСРМ СПОРО Стерео
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
ЛСРМ СПОРО Стерео |
|
Идентификационное наименование ПО |
spectralinehandy.exe |
|
Номер версии (идентификационный номер) ПО 1) |
0.1.462 |
|
Контрольная сумма исполняемого кода 2) |
379835FA |
|
Алгоритм вычисления цифрового кода |
CRC32 |
|
1) Номер версии ПО не ниже указанного в таблице до версии 9.9.999. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО ЛСРМ СПОРО Стерео и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 4 - Идентификационные параметры ПО SpectraLineUltimate
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
SpectraLineUltimate |
|
Идентификационное наименование ПО |
spectralineultimate.exe |
|
Номер версии (идентификационный номер) ПО 1) |
1.7.13906 |
|
Контрольная сумма исполняемого кода 2) |
8F739864 |
|
Алгоритм вычисления цифрового кода |
CRC32 |
|
1) Номер версии ПО не ниже указанного в таблице до версии 9.9.99999. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО SpectraLineUltimate и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 5 - Идентификационные параметры ПО GammaPRO
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
GammaPRO |
|
Идентификационное наименование ПО |
gammapro.exe |
|
Номер версии (идентификационный номер) ПО 1) |
2024.04.02 |
|
Контрольная сумма исполняемого кода 2) |
BC7BC76C |
|
Алгоритм вычисления цифрового кода |
CRC32 |
|
1) Номер версии ПО не ниже указанного в таблице до версии 9999.99.99. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО GammaPRO и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики МКС-01ПТФМ приведены в таблицах 6 и 7.
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений активности радионуклида 137Cs1), Бк |
от 2-102 до 1-106 |
|
Пределы допускаемой относительной погрешности измерений активности радионуклида 137Cs 1), % |
±10 |
|
Диапазон энергий регистрируемого фотонного излучения, кэВ |
от 5 до 3000 |
|
Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), % |
±0,05 |
|
Энергетическое разрешение, кэВ, не более: - линии с энергией 122 кэВ - линии с энергией 1,33 МэВ |
1,5 2,4 |
|
1) Для радионуклидного источника в геометрии ОСГИ (зажатого в кольцевой обойме диска из двух пленок, между которыми нанесено и загерметизировано радиоактивное вещество) на расстоянии 10 см от торца детектора при времени измерения не менее 600 с для нижней границы диапазона измерений. | |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон индикации энергий фотонного излучения1), кэВ |
от 5 до 7000 |
|
Эффективность регистрации гамма-квантов радионуклида 137Cs (с энергией 662 кэВ) в пике полного поглощения2), отн. ед., не менее |
П10-3 |
|
Максимальная статистическая загрузка, с-1, не менее |
1-105 |
|
Время установления рабочего режима3), мин, не более |
10 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний за 24 часа непрерывной работы, % |
±0,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при температуре плюс 25 °С, %, не более |
от 0 до +40 от 84,0 до 106,7 80 |
|
Питание МКС-01ПТФМ производится от сети переменного тока - с напряжением, В - с частотой, Гц |
от 187 до 242 от 47 до 51 |
|
Потребляемая мощность4), В^А, не более |
9 |
|
Габаритные размеры, мм, не более: - блок детектирования с сосудом Дьюара высота ширина длина - анализатор высота ширина длина |
320 240 740 50 120 180 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более - блок детектирования с сосудом Дьюара5) - анализатор |
15,0 0,85 |
|
1) Метрологические характеристики не нормированы в диапазоне энергий регистрируемого фотонного излучения от 3000 до 7000 кэВ. 2) Для радионуклидного источника в геометрии ОСГИ (зажатого в кольцевой обойме диска из двух пленок, между которыми нанесено и загерметизировано радиоактивное вещество) на расстоянии 10 см от торца детектора при времени измерения не менее 600 с для нижней границы диапазона измерений. 3) Без учета времени, необходимого для охлаждения детектора. 4) Без учета персонального компьютера. 5) При пустом сосуде Дьюара. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также методом лазерной маркировки на табличку, установленную на блок детектирования и анализатор.
Комплектность
В комплект поставки МКС-01ПТФМ входят составные части и эксплуатационная документация, указанные в таблице 8.
Таблица 8 - Комплектность МКС-01ПТФМ
|
Наименование |
Обозначение |
Количество |
|
Канал измерительный спектрометрический МКС-01ПТФМ в составе: |
ГКПС 132.00.00.000 |
1 шт. |
|
- Блок детектирования на основе ОЧГ детектора ДГК-40 в портативном криостате с сосудом Дьюара |
ГКПС 132.01.00.000 |
1 шт. |
|
- Цифровой многоканальный анализатор МСА 527 |
ГКПС 132.02.00.000 |
1 шт. |
|
- Персональный компьютер (АРМ) |
ГКПС 132.03.00.000 |
1* шт. |
|
- Комплект кабелей |
- |
1 шт. |
|
- Программное обеспечение на CD или USB-Flash* |
ПО «GammaPRO» и/или ПО «ЛСРМ СПОРО Стерео», SpectraLineGP, SpectraLineHandy, SpectraLineUltimate |
1 шт. |
|
- Каналы измерительные спектрометрические МКС-01ПТФМ. Руководство по эксплуатации |
ГКПС 132.00.00.000 РЭ |
1 экз. |
|
- Каналы измерительные спектрометрические МКС-01ПТФМ. Паспорт |
ГКПС 132.00.00.000 ПС |
1 экз. |
|
- Каналы измерительные спектрометрические МКС-01ПТФМ. Методика поверки |
- |
1 экз. |
|
- Эксплуатационная документация на ПО* |
- |
1 экз. |
|
- Цифровой многоканальный анализатор МСА 527. Руководство по эксплуатации |
МСА527 |
1 экз. |
|
- Упаковка |
ГКПС 132.00.01.000 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Дополнительное оборудование | ||
|
Заправочная воронка |
- |
1* шт. |
|
Переливающее устройство |
- |
1* шт. |
|
Устройство для хранения жидкого азота |
- |
1* шт. |
|
Устройство наклона для сосуда Дьюара |
- |
1* шт. |
|
Лазерный дальномер |
- |
1* шт. |
|
Источник бесперебойного питания |
- |
1* шт. |
|
Аккумуляторная батарея |
- |
1* шт. |
|
Периферийные устройства для персонального компьютера (принтер, клавиатура, мышь) |
- |
1* шт. |
|
^Поставляется в соответствии с требованием Заказчика. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ГКПС 132.00.00.000 РЭ «Каналы измерительные спектрометрические МКС-01ПТФМ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 4.59-79 «СПКП. Средства измерений ионизирующих излучений. Номенклатура показателей»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
ГКПС 132.00.00.000 ТУ «Каналы измерительные спектрометрические МКС-01ПТФМ. Технические условия»
