Тепловизоры инфракрасные VERDO Ti3000
| Номер в ГРСИ РФ: | 97434-26 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | Фирма "Shenzhen Flus Technology Co., Ltd.", Китай |
Тепловизоры инфракрасные VERDO Ti3100 (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97434-26 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 19.01.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Тепловизоры инфракрасные | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | VERDO Ti3000 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
VERDO Ti3101 VERDO Ti3102 VERDO Ti3103 VERDO Ti3104 VERDO Ti3105 |
||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№63 от
19.01.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f5e39bc6-dab3-286f-b828-390fad733834 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Компания SHENZHEN FLUS TECHNOLOGY CO., LTD, КИТАЙ, 2nd Floor, kantian Building, Fountain Science Park, pingan Road, Pinghu Town, longnang District, Shenzhen China 518511
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1308-207-2025 Государственная система обеспечения единства измерений. Тепловизоры инфракрасные VERDO Ti3100. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97434-26: Описание типа
2026-97434-26.pdf
|
Скачать | 226.5 КБ | |
|
97434-26: Методика поверки
РТ-МП-1308-207-2025
2026-mp97434-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Тепловизоры инфракрасные VERDO Ti3100 (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: VERDO Ti3101, VERDO Ti3102, VERDO Ti3103, VERDO Ti3104, VERDO Ti3105. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры и фонарь. На верхней части корпуса расположены разъемы для карты памяти и USB-разъем.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация для дальнейшей обработки может быть передана через USB-порт.

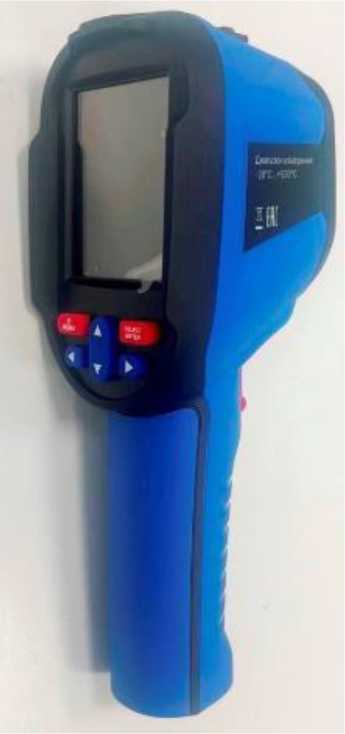

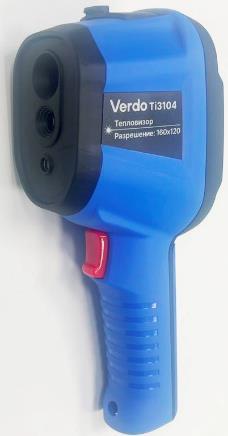

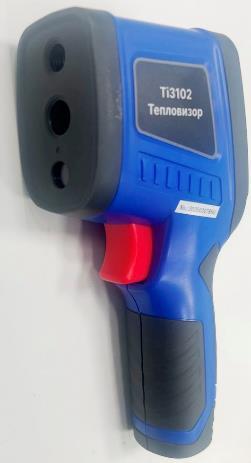

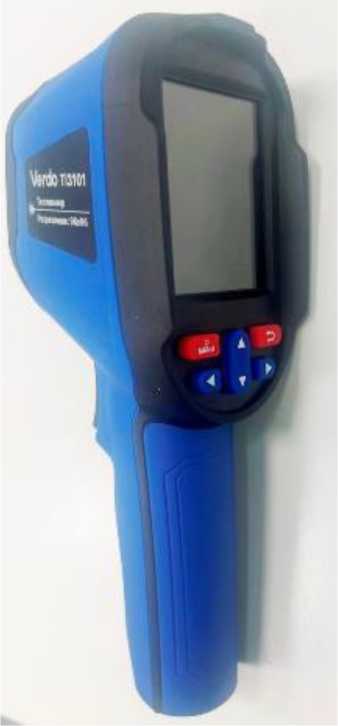

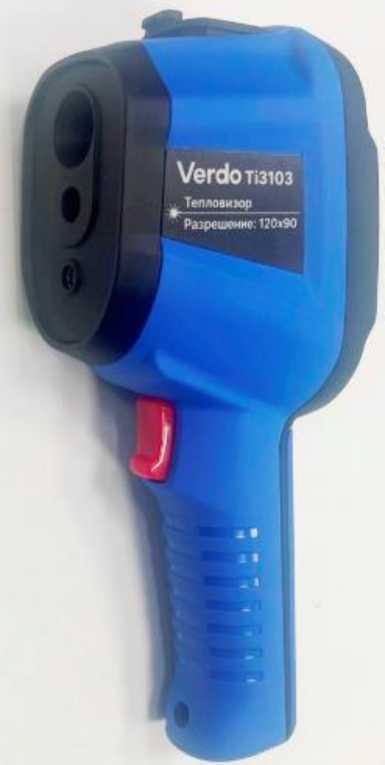

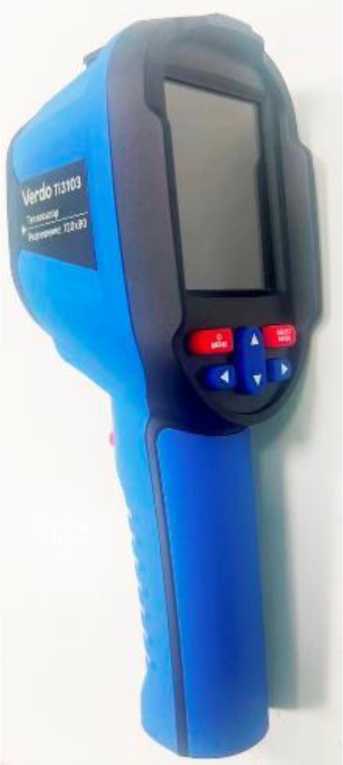

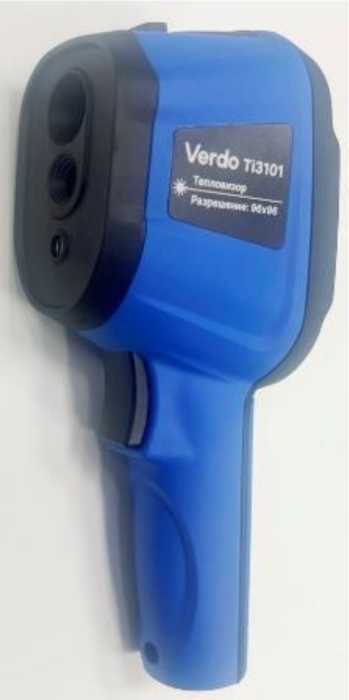

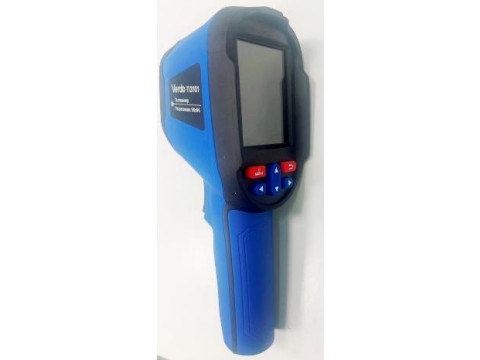

Фотографии общего вида тепловизоров приведены на рисунках 1-5. Корпуса тепловизоров могут изготавливаться в различных цветовых решениях
Место нанесения заводского номера

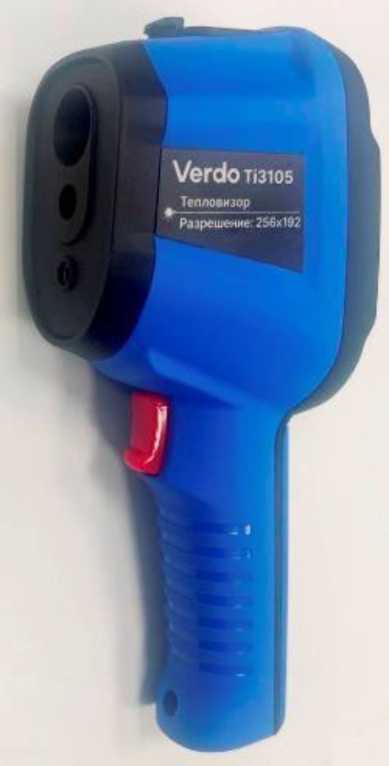

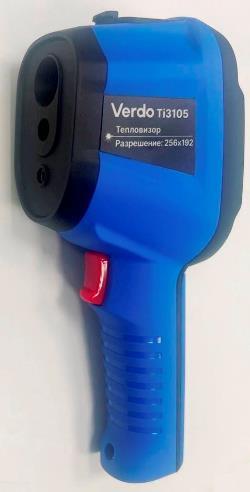

Рисунок 5 - Общий вид тепловизоров модели VERDO Ti3105
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в тепловизор на предприятии-изготовителе во время производственного цикла, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО для моделей VERDO Ti3101, VERDO Ti3102 - недоступны. Идентификационные данные встроенной части ПО для моделей VERDO Ti3103, VERDO Ti3104, VERDO Ti3105 приведены в таблицах 1-3.
|
Таблица 1 - Идентификационные данные ПО тепловизоров модели VE |
RDO Ti3103 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.3.16 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
|
Таблица 2 - Идентификационные данные ПО тепловизоров модели VE |
RDO Ti3104 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.5.1 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
|
Таблица 3 - Идентификационные данные ПО тепловизоров модели VE |
RDO Ti3105 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.4.7 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное ПО «IrReporter» устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управления тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Технические характеристики
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблицах 4-8. Показатели надежности приведены в таблице 9.
Таблица 4 - Метрологические и технические характеристики тепловизоров модели
VERDO Ti3101
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С (*) |
от -20 до +120 от +120 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. |
±3,0 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +550 °С, % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,06 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
50 ° х 50 ° |
|
Пространственное разрешение, мрад |
9,07 |
|
Разрешающая способность, °С |
0,1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
96х96 |
|
Масса, кг, не более |
0,39 |
|
Запись изображений или частота обновлений, Гц |
25 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
226x72x96 |
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
3,65 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % |
от -10 до +50 от 10 до 85 (без конденсации) |
|
Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |
Таблица 5 - Метрологические и технические характеристики тепловизоров модели
VERDO Ti3102
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С (*) |
от -20 до +120 от +120 до +480 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. |
±3,0 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +480 °С, % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,15 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
32 ° х 32 ° |
|
Пространственное разрешение, мрад |
16,92 |
|
Разрешающая способность, °С |
0,1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
33х33 |
|
Масса, кг, не более |
0,4 |
|
Запись изображений или частота обновлений, Гц |
9 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
198x98x55 |
|
Напряжение питания постоянного тока, В |
6 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % |
от -5 до +40 от 10 до 80 (без конденсации) |
|
Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |
Таблица 6 - Метрологические и технические характеристики тепловизоров модели
VERDO Ti3103
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С (*) |
от -20 до +120 от +120 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. |
±3,0 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +550 °С, % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,05 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
26 ° х 19 ° |
|
Пространственное разрешение, мрад |
3,78 |
|
Разрешающая способность, °С |
0,1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
120х90 |
|
Масса, кг, не более |
0,39 |
|
Запись изображений или частота обновлений, Гц |
25 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
226x72x96 |
|
Напряжение питания постоянного тока, В |
3,65 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % |
от -10 до +50 от 10 до 85 (без конденсации) |
|
Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |
Таблица 7 - Метрологические и технические характеристики тепловизоров модели
VERDO Ti3104
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С |
от -20 до +120 от +120 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. |
±3,0 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +550 °С, % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,05 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
35,0°х27,0° |
|
Пространственное разрешение, мрад |
3,82 |
|
Разрешающая способность, °С |
0,1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Наименование характеристики |
Значение |
|
Количество пикселей матрицы детектора, пикселихпиксели |
160x120 |
|
Масса, кг, не более |
0,39 |
|
Запись изображений или частота обновлений, Гц |
25 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
226x72x96 |
|
Напряжение питания постоянного тока, В |
3,65 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % |
от -10 до +50 от 10 до 85 (без конденсации) |
|
Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |
Таблица 8 - Метрологические и технические характеристики тепловизоров модели
VERDO Ti3105
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С (*) |
от -20 до +120 от +120 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. |
±3,0 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +550 °С, % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,05 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
56 ° х 42 ° |
|
Пространственное разрешение, мрад |
3,82 |
|
Разрешающая способность, °С |
0,1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
256х192 |
|
Масса, кг, не более |
0,39 |
|
Запись изображений или частота обновлений, Гц |
25 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
226x72x96 |
|
Напряжение питания постоянного тока, В |
3,65 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, % |
от -10 до +50 от 10 до 85 (без конденсации) |
|
Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
15 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор инфракрасный |
VERDO Ti3000 (*) |
1 шт. |
|
Руководство по эксплуатации на тепловизоры инфракрасные VERDO Ti3100 |
- |
1 экз. |
|
Аккумуляторные литий-ионные батареи (для моделей VERDO Ti3101, VERDO Ti3103, VERDO Ti3104, VERDO Ti3105) |
- |
1 шт. |
|
Элементы питания (только для VERDO Ti3102) |
АА |
4 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Карта памяти SD |
- |
1 шт. |
|
Программное обеспечение на USB-накопителе |
«IrReporter» |
1 шт. |
|
Мягкий кейс для переноски |
- |
1 шт. |
|
Примечание: (*) Обозначение модели - в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 4 Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия на тепловизоры инфракрасные VERDO Ti3100, разработанный компанией SHENZHEN FLUS TECHNOLOGY CO., LTD., Китай
