Генераторы нулевого воздуха NLA-90
| Номер в ГРСИ РФ: | 97447-26 |
|---|---|
| Производитель / заявитель: | ЗАО "НеваЛаб", г.С.-Петербург |
Генераторы нулевого воздуха NLA-90 (далее - генераторы) предназначены для воспроизведения единицы объемной доли примесей в нулевом воздухе и ее передачи рабочим средствам измерений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97447-26 | ||||||
| Действует | по 19.01.2031 | ||||||
| Наименование | Генераторы нулевого воздуха | ||||||
| Модель | NLA-90 | ||||||
| Приказы |
№76 от
19.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 76c658d0-73de-67bf-baed-25525b66a2ac | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НеваЛаб», РОССИЯ, 196158, г. Санкт-Петербург, Московское ш., д.46
Поверка
| Методика поверки / информация о поверке |
МП 242-2633-2025 Государственная система обеспечения единства измерений. Генераторы нулевого воздуха NLA-90. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 27.01.2026 |
Поверители
Скачать
|
97447-26: Описание типа
2026-97447-26.pdf
|
Скачать | 254.5 КБ | |
|
97447-26: Методика поверки
МП 242-2633-2025
2026-mp97447-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Генераторы нулевого воздуха NLA-90 (далее - генераторы) предназначены для воспроизведения единицы объемной доли примесей в нулевом воздухе и ее передачи рабочим средствам измерений.
Генераторы являются рабочими эталонами 1-ого разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315.
Описание
Принцип действия генератора основан на очистке атмосферного воздуха от газов-загрязнителей, влаги и аэрозольных частиц при помощи системы фильтров.
Генератор применяется в комплекте с компрессором, осуществляющим забор воздуха, предварительную очистку от механических примесей, осушку, охлаждение, слив конденсата и поддержание постоянного давления на выходе из системы.
В состав генератора входят:
- змеевик-охладитель, охлаждающий воздух после компрессора, отделяя конденсат, который выводится наружу через специальный фильтр;
- регенерационный скруббер, удаляющий остатки влаги из воздуха;
- система-фильтров, удаляющая атмосферные загрязнители;
- каталитический реактор, разлагающий углеводороды до диоксида углерода (CO2) и воды (H2O), оксид углерода (CO) до диоксида углерода (CO2), диоксид углерода (CO2) удаляется угольным фильтром;
- пурафиловый скруббер, окисляющий оксид азота (NO) до диоксида азота (NO2);
- угольный фильтр, удаляющий диоксид азота (NO2), озон (O3), диоксид серы (SO2), сероводород (H2S), меркаптаны и аммиак (NH3);
- фильтр тонкой очистки, удаляющий частицы с размером более 10 мкм.
Генератор представляет собой одноблочный стационарный прибор.
На лицевой панели генератора расположены кнопка питания, манометр, регулятор давления, контроллер температуры.
На задней панели генератора расположены разъем для кабеля питания, входной штуцер для подачи сжатого воздуха, выходной штуцер нулевого газа, ёмкости с активированным углем и пурафиловым скруббером (оксид алюминия + перманганат калия), молекулярным ситом и силикагелем-осушителем, отвод для слива воды из предохранительного клапана.
Общий вид генераторов приведён на рисунках 1 а) и 1 б).
Конструкцией генераторов пломбирование корпуса от несанкционированного доступа не предусмотрено.
Серийный номер в буквенно-цифровом формате наносится печатным способом на маркировочную табличку, расположенную на задней панели генератора. Общий вид маркировочной таблички приведен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

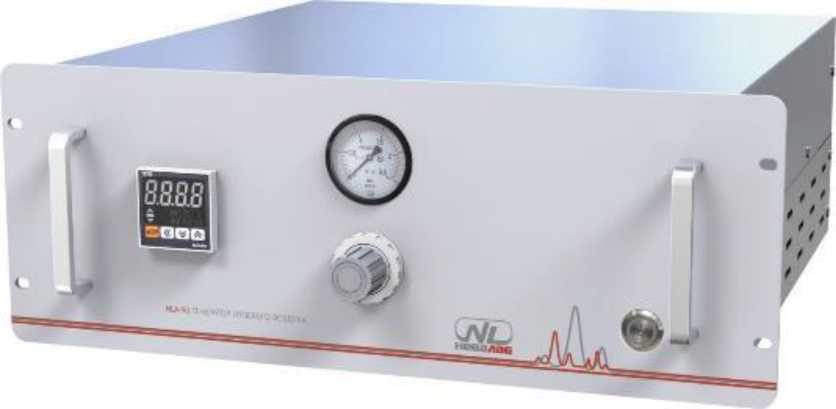

а) Передняя панель

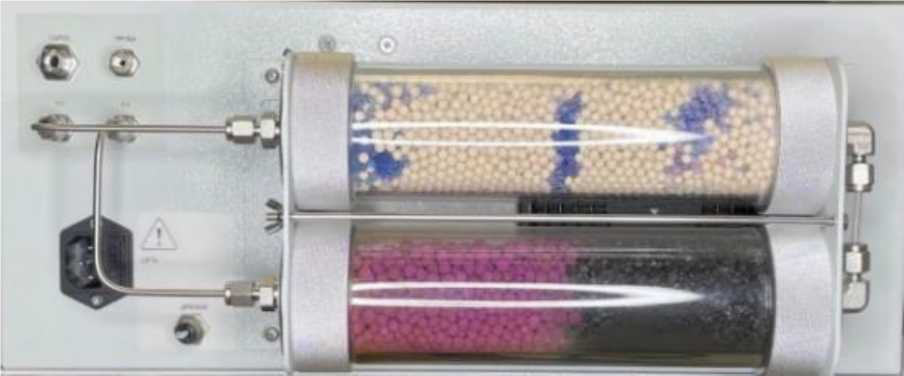

б) Задняя панель
Рисунок 1 - Общий вид генератора нулевого воздуха NLA-90
|
ГЕНЕРАТОР НУЛЕВОГО [ПГ ВОЗДУХА [П1 Модель: Серийный №: |
<= |
Место нанесения знака утверждения типа | |
|
NLA-90 |
ххх-хххх-ххх |
<= |
Место нанесения |
|
Потребляемая мощность: 400 Вт Напряжение питания: 220 В/50 Гц Масса: 14 кг Дата изготовления: ММ.ГГГГ АО «НеваЛаб» 188643, Ленинградская область, Всеволожский район. город Всеволожск, улица Заводская, дом 8. пом. 9 Сделано в России |
серийного номера | ||
Рисунок 2 - Общий вид маркировочной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Определяемая примесь в нулевом воздухе на выходе генератора |
Объемная доля определяемой примеси в нулевом воздухе, млн-1, не более |
|
Диоксид серы (SO2) |
0,0005 |
|
Сероводород (H2S) |
0,0005 |
|
Оксид азота (NO) |
0,0005 |
|
Диоксид азота (NO2) |
0,0005 |
|
Озон (Оз) |
0,0005 |
|
Аммиак (NH3) |
0,005 |
|
Оксид углерода (CO) |
0,025 |
|
Углеводороды в пересчете на метан (СН4) |
0,02 |
|
Серосодержащие соединения (метилмеркаптан, этилмеркаптан, диметилсульфид, сероуглерод, диэтилсульфид, диметилдисульфид) |
0,005 |
|
Примечание - Содержание загрязняющих веществ в воздухе на входе генератора не должно превышать норм согласно ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны». | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон задания давления на выходе генераторов при объемном расходе воздуха 20 дм3/мин, кПа |
от 100 до 450 |
|
Допускаемое отклонение давления на выходе генераторов в течение 8 ч непрерывной работы, кПа, не более |
25 |
|
Диапазон расхода воздуха на выходе генераторов, дм3/мин |
от 1 до 20 |
|
Температура точки росы влаги на выходе генераторов, °С, не более |
-15 |
|
Время прогрева, мин, не более |
30 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, ч, не менее |
8 |
|
Параметры электрического питания: |
+22 |
|
- напряжение переменного тока, В |
220 -зз |
|
- частота переменного тока, Гц |
50±1 |
|
Электрическая мощность, Вт, не более |
400 |
|
Габаритные размеры, мм, не более | |
|
- длина |
483 |
|
- ширина |
420 |
|
- высота |
188 |
|
Масса, кг, не более |
14 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP33 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность при температуре 25 °С, %, не более |
80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа (при доверительной вероятности Р=0,95), ч |
20 000 |
|
Средний срок службы, лет |
6 |
Знак утверждения типа
наносится типографским методом на маркировочную табличку, расположенную на задней панели генераторов, и на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность генераторов
|
Наименование |
Обозначение |
Количество |
|
Генератор нулевого воздуха |
NLA-90 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
НЕАГ.418312.001.РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Кабель питания |
- |
1 шт. |
|
Компрессор1) | ||
|
SS обжимные феррулы % дюйма |
- |
2 шт. |
|
SS гайка обжимной феррулы % дюйма |
- |
2 шт. |
|
1) Генератор применяется в комплекте с компрессором, который поставляется по дополнительному заказу, со следующими техническими характеристиками: - диапазон избыточного давления, кПа от 200 до 500 Смотрите также
