Виброанализаторы интеллектуальные iVP4D
| Номер в ГРСИ РФ: | 97449-26 |
|---|---|
| Категория: | Виброанализаторы |
| Производитель / заявитель: | ООО "НПП ВартПро", г. Москва |
Виброанализаторы интеллектуальные iVP4D (далее - виброанализаторы) предназначены для контроля состояния вращающихся механизмов путём измерения и анализа параметров вибрации (виброскорость, виброускорение, виброперемещение) и частоты вращения.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97449-26 | |||||||||||||||
| Действует | по 19.01.2031 | |||||||||||||||
| Наименование | Виброанализаторы интеллектуальные | |||||||||||||||
| Модель | iVP4D | |||||||||||||||
| Модификации |
iVP4D-Extra iVP4D-One iVP4D-Lite |
|||||||||||||||
| Приказы |
№76 от
19.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f06ec862-0053-f812-da0f-3d0d66f3c7a3 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «НПП ВартПро», РОССИЯ, 109428, г. Москва, вн. тер. г. муниципальный округ Рязанский, ул. Зарайская, д. 21
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1539-204-2025 Государственная система обеспечения единства измерений. Виброанализаторы интеллектуальные iVP4D. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97449-26: Описание типа
2026-97449-26.pdf
|
Скачать | 185.5 КБ | |
|
97449-26: Методика поверки
РТ-МП-1539-204-2025
2026-mp97449-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Виброанализаторы интеллектуальные iVP4D (далее - виброанализаторы) предназначены для контроля состояния вращающихся механизмов путём измерения и анализа параметров вибрации (виброскорость, виброускорение, виброперемещение) и частоты вращения.
Описание
Принцип действия виброанализаторов состоит в измерении параметров вибрации встроенным в них первичным преобразователем и преобразовании измеренного сигнала в цифровую форму для передачи полученной информации по интерфейсам SPI либо I2C, а также в осуществлении непрерывного приема аналоговой информации, расчёте не измеряемых прямым путём параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками).
Виброанализаторы состоят из встроенного в них первичного преобразователя (или нескольких преобразователей) вибрации и сигнального процессора, осуществляющего опрос устройств, цифровую фильтрацию, спектральную обработку и детектирование сигнала во временной частотной областях, а также передачу вышеуказанной информации по интерфейсу ETHERNET или по протоколу RS-485 на верхний уровень, модуля сопряжения и внешних преобразователей частоты вращения. В качестве преобразователей частоты вращения используются бесконтактные вихретоковые датчики VP-EDDY-61 и датчики Холла VP-HALL-71 производства ООО «НПП ВартПро», г.Москва.
В состав виброанализаторов может входить коннектор ЦВГТ.716783.002, применяющийся для безопасного соединения витой пары, находящейся во взрывоопасной зоне.
Виброанализаторы могут измерять как постоянное ускорение, так и динамический сигнал с частотой дискретизации до 32 кГц (с высокочастотной осью).
Конструктивно, базовая часть виброанализаторов выполнена в виде неразборного металлического корпуса и отличается типом крепления корпуса на рабочую поверхность.
Виброанализаторы выпускаются в 3 модификациях: iVP4D-Extra (4-х компонентные с вертикальной высокочастотной осью), iVP4D-One (1-о компонентные с возможностью изготовления с вертикальной высокочастотной осью), iVP4D-Lite (3-х компонентные), различающихся количеством измерительных осей, способом крепления, типом выхода, видом корпуса и материалом изготовления.
Структура обозначения виброанализаторов:
iVP4D-AB
где:
А - модификация виброанализаторов;
В - тип корпуса (R - корпус в виде шайбы с отверстием сквозным для крепления, V -вертикальный корпус).
Виброанализатор может иметь дискретный выход типа сухой контакт, а также универсальный дифференциальный вход/выход по напряжению на базе драйвера интерфейса RS485 для передачи цифровых или дискретных данных, или для получения сигнала с отметчика фазы (датчика частоты вращения).
Заводской номер виброанализаторов в цифровом формате наносится на корпус методом лазерной гравировки.
Место нанесения знака поверки на корпусе виброанализаторов не предусмотрено.
Пломбирование виброанализаторов не предусмотрено.

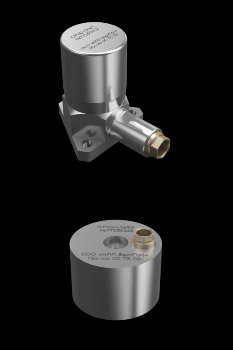

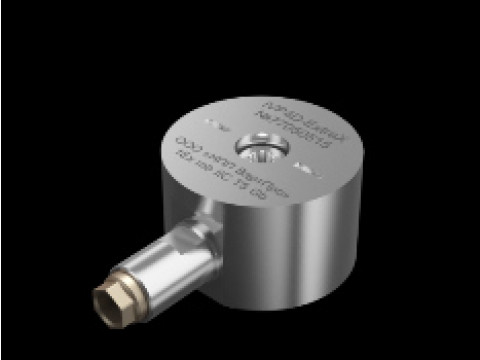

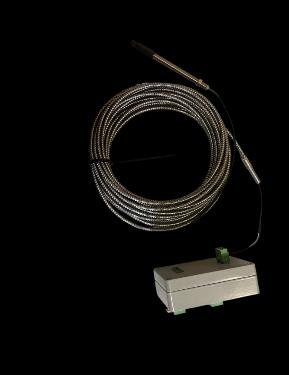

Общий вид виброанализаторов интеллектуальных iVP4D в составе с первичными преобразователями и модулем сопряжения с преобразователем частоты вращения, а также место нанесения модификации изаводского номера представлен на рисунке 1.
а) iVP4D-Lite

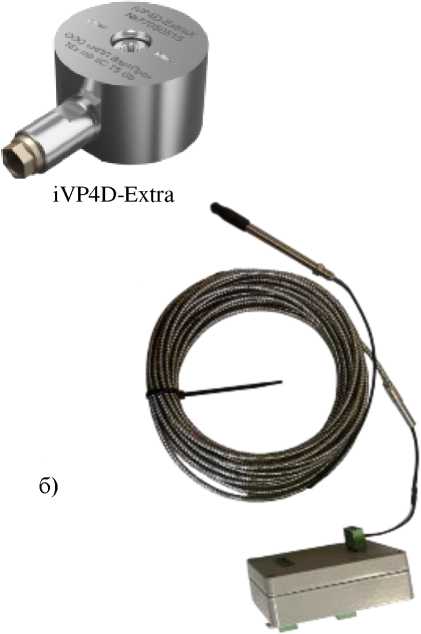

Рисунок 1. Общий вид виброанализаторов интеллектуальных iVP4D в составе с а) первичными преобразователями и б) модулем сопряжения с преобразователем частоты вращения, а также место нанесения модификации и заводского номера
Место нанесения модификации и заводского номера
Программное обеспечение
Программное обеспечение (ПО) виброанализаторов служит для обработки информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО виброанализаторов интеллектуальных iVP4D
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
iVP4D_ES |
|
Номер версии (идентификационный номер) ПО |
не ниже Feb 11 2025 rev.5/RUS |
|
Идентификационное наименование внешнего ПО |
Warp MMS |
|
Номер версии (идентификационный номер) ПО |
не ниже Feb 7 2025 rev.0/RUS |
|
Протоколы передачи данных |
Modbus TCP, Modbus UDP, http, Modbus RTU |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Канал измерений параметров вибрации | |
|
Диапазон измерений виброскорости (СКЗ, пик.), мм/с |
от 0,1 до 700 |
|
Диапазон измерений виброперемещения (размах), мкм |
от 5 до 255000 |
|
Диапазон измерений виброускорения (СКЗ, ампл.), м/с2 |
от 0,1 до 400 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости в диапазоне измерений от 2 до 700 мм/с и пикового значения виброскорости в диапазоне измерений от 2 до 700 мм/с (на базовой частоте 80 Гц), % |
±2 |
|
Пределы допускаемой основной абсолютной погрешности измерений СКЗ виброскорости и амплитудного значения виброскорости в диапазоне измерений от 0,1 до 2 мм/с (на базовой частоте 80 Гц), мм/с |
±0,1 |
|
Пределы допускаемой основной относительной погрешности измерений размаха виброперемещения в диапазоне измерений от 60 до 255000 мкм (на базовой частоте 5 Гц), % |
±2 |
|
Пределы допускаемой основной абсолютной погрешности измерений размаха виброперемещения в диапазоне измерений от 5 до 60 мкм (на базовой частоте 5 Гц), мкм |
±3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброускорения в диапазоне измерений от 0,5 до 400 м/с2 и амплитудного значения виброускорения в диапазоне измерений от 0,5 до 400 м/с2 (на базовой частоте 160 Гц), % |
±2 |
|
Пределы допускаемой основной абсолютной погрешности измерений СКЗ виброускорения и амплитудного значения виброускорения в диапазоне измерений от 0,1 до 0,5 м/с2 (на базовой частоте 160 Гц), м/с2 |
±0,02 |
|
Пределы допускаемой основной относительной погрешности измерений виброскорости, виброперемещения и виброускорения в диапазоне частот: от 0,1 до 3000 Гц включ. св. 3000 до 4000 Гц |
2 3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброускорение, виброскорость, виброперемещение), вызванной отклонением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,02 |
|
Канал измерений частоты вращения | |
|
Диапазон измерений частоты вращения, об/мин: |
от 5 до 60000 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения, об/мин |
±(1+N-0,0001), N - значение частоты вращения |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной отклонением температуры окружающей среды от нормальных условий измерений, %/10°C |
±0,02 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания, В |
от 23 до 50 |
|
Габаритные размеры, мм, не более: - первичного преобразователя (диаметрхвысота) - модуля сопряжения (длинахширинахвысота) - преобразователь частоты вращения (без кабеля) (диаметрхвысота) |
60х60 150x100x50 16x250 |
|
Масса, кг, не более: - первичного преобразователя - модуля сопряжения - преобразователь частоты вращения (без кабеля) |
0,25 0,7 0,25 |
|
Маркировка взрывозащиты |
0Exd+mb IICT5 Ga 1ExmbIICT5 Gb |
|
Условия эксплуатации: - диапазон рабочих температур, оС |
от -60 до +85 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Виброанализатор интеллектуальный |
iVP4D |
1 шт. |
|
Модуль сопряжения с преобразователем частоты вращения (опционально) |
- |
1 шт. |
|
Преобразователь частоты вращения (опционально) |
VP-EDDY-61 или VP-HALL-71 |
1 шт. |
|
Коннектор (опционально) |
ЦВГТ.716783.002 |
1 шт. |
|
Руководство по эксплуатации |
ЦВГТ.402151.002 РЭ |
1 экз. |
Сведения о методах измерений
приведены в РЭ «Виброанализаторы интеллектуальные iVP4D», раздел «Использование по назначению».
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
ЦВГТ.402151.002ТУ. Виброанализаторы интеллектуальные iVP4D. Технические условия.
