Измерители аналоговых сигналов универсальные ИТП-17
| Номер в ГРСИ РФ: | 97450-26 |
|---|---|
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
Измерители аналоговых сигналов универсальные ИТП-17 (далее - измерители) предназначены для измерений и аналого-цифрового преобразования (АЦП) сигналов в виде электрического сопротивления постоянному току, напряжения и силы постоянного тока, поступающих от первичных преобразователей (датчиков) температуры, в т.ч. и пирометров, и других физических величин.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97450-26 | |||||||||||||||
| Действует | по 19.01.2031 | |||||||||||||||
| Наименование | Измерители аналоговых сигналов универсальные | |||||||||||||||
| Модель | ИТП-17 | |||||||||||||||
| Модификации |
ИТП- 17.X.К, где Х - Конструктивное исполнение корпуса: Н3 - настенное крепление, Щ9 - щитовое крепление На испытания представлены: ИТП-17.Щ9.К Изготовитель: ООО «Производственное Объединение ОВЕН», г. Москва ИТП-17.Н3.К Изготовитель: ООО «Производственное Объединение ОВЕН», г. Москва ИТП-17.Щ9.К Изготовитель: ООО «Завод № 423», г. Богородицк ИТП-17.Н3.К Изготовитель: ООО «Завод № 423», г. Богородицк |
|||||||||||||||
| Приказы |
№63 от
19.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b242d302-47ed-6e57-8359-bb07d27a7220 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Производственное Объединение ОВЕН», РОССИЯ, 301830, обл. Тульская, г. Богородицк, р-н Богородицкий, проезд Заводской, стр. 2 "Б"; ООО «Завод № 423», РОССИЯ, 301830, обл. Тульская, г. Богородицк, р-н. Богородицкий, пр-д Заводской, стр. 2 «Б»
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1643-207-2025 Государственная система обеспечения единства измерений. Измерители аналоговых сигналов универсальные ИТП-17. Методика поверки
(с 19.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97450-26: Описание типа
2026-97450-26.pdf
Файл устарел
|
Скачать | 145 КБ | |
|
97450-26: Методика поверки
РТ-МП-1643-207-2025
2026-mp97450-26.pdf
Файл устарел
|
Скачать | 3 MБ | |
|
97450-26: Описание типа
2026-97450-26-1.pdf
|
Скачать | 145 КБ | |
|
97450-26: Методика поверки
РТ-МП-1643-207-2025
2026-mp97450-26-1.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Измерители аналоговых сигналов универсальные ИТП-17 (далее - измерители) предназначены для измерений и аналого-цифрового преобразования (АЦП) сигналов в виде электрического сопротивления постоянному току, напряжения и силы постоянного тока, поступающих от первичных преобразователей (датчиков) температуры, в т.ч. и пирометров, и других физических величин.
Описание
Принцип действия измерителей основан на измерении и преобразовании аналоговых входных сигналов, получаемых от датчиков измерения (первичных преобразователей) различных физических величин в цифровую форму с помощью аналого-цифрового преобразователя, дальнейшей обработке сигнала микропроцессором и последующем отображении результата измерений на цифровом индикаторе.
Измерители выпускаются в разных исполнениях, отличающихся друг от друга конструкцией корпуса.
Структура и расшифровка условного обозначения исполнений измерителей приведена соответственно на рисунке 1 и в таблице 1.
ИТП-17 ।___________________________________________________________। ।_______________।
1
Рисунок 1 - Структура условного обозначения измерителей
Таблица 1 - Расшифровка структуры условного обозначения измерителей
|
Позиция |
Код |
Описание |
|
1 |
Н3 Щ9 |
Конструктивное исполнение корпуса: настенное крепление; щитовое крепление |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, и знак утверждения типа наносятся на корпус измерителей типографским методом, методом гравировки, или другим методом.
Общий вид измерителей с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунках 2-3. Корпуса измерителей могут изготавливаться в различных цветовых решениях.

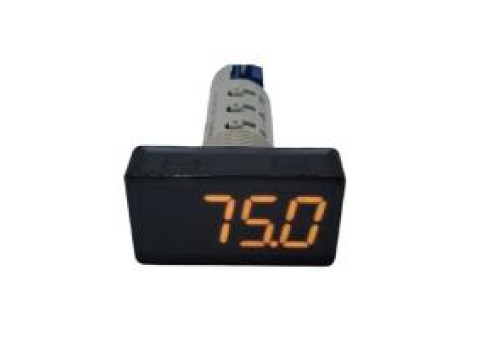

Общий вид приборов в корпусе для щитового крепления Щ9
Рисунок 2 - Общий вид измерителей аналоговых сигналов универсальных ИТП-17

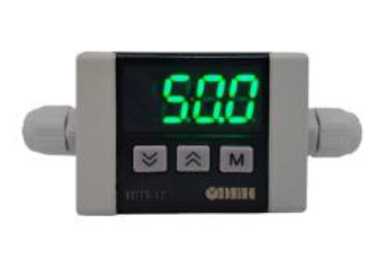

Общий вид приборов в корпусе для настенного крепления Н3
Место нанесения знака утверждения типа
Место нанесения заводского номера

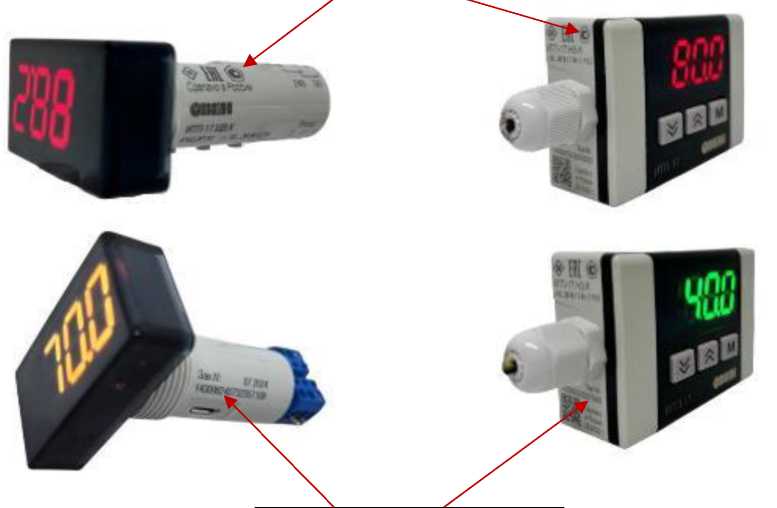

Рисунок 3 - Места нанесения маркировки на измерители аналоговых сигналов универсальные ИТП-17
Конструкция измерителей не требует дополнительной защиты от вмешательств, которые могут привести к искажению результатов измерений. Пломбирование мест настройки (регулировки) измерителей не предусмотрено. Знак поверки на измерители не наносится.
Программное обеспечение
Измерители имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений и преобразований.
Конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части. Метрологические характеристики измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО___________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.04 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
Метрологические и технические характеристики измерителей представлены в таблицах 3-4. Показатели надежности приведены в таблице 5.
Таблица 3 - Метрологические характеристики __________________________________
|
Тип выходного сигнала датчика (условное обозначение НСХ первичного преобразователя) |
Диапазон измерений (*) |
Значение единицы младшего разряда |
Пределы допускаемой приведенной (к диапазону измерений (**)) (***) основной ( ) погрешности измерений (Y), % |
|
Преобразователи термоэлектрические по ГОСТ Р 8.585-2001 | |||
|
L |
от -200 °С до +800 °С |
0,01 °С; 0,1 °С; 1 °С |
±0,5 |
|
K |
от -200 °С до +1300 °С | ||
|
J |
от -200 °С до +1200 °С | ||
|
N |
от -200 °С до +1300 °С | ||
|
T |
от -200 °С до +400 °С | ||
|
S |
от 0 °С до +1750 °С | ||
|
R | |||
|
B |
от +200 °С до +1800 °С | ||
|
A-1 |
от 0 °С до +2500 °С | ||
|
A-2 |
от 0 °С до +1800 °С | ||
|
A-3 | |||
|
Преобразователи термоэлект] |
рические по DIN 43710 | ||
|
L |
от -200 °С до +900 °С |
0,01 °С; 0,1 °С; 1 °С |
±0,5 |
|
Тип выходного сигнала датчика (условное обозначение НСХ первичного преобразователя) |
Диапазон измерений (*) |
Значение единицы младшего разряда |
Пределы допускаемой приведенной (к диапазону измерений (**)) (***) основной ( ) погрешности измерений (Y), % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||
|
50М (а=0,00428 °С-1) |
от -180 °С до +200 °С |
0,01 °С; 0,1 °С; 1 °С |
±0,25 |
|
Pt50 (а=0,00385 °С-1) |
от -200 °С до +850 °С | ||
|
50П (а=0,00391 °С-1) | |||
|
100М (а=0,00428 °C-1) |
от -180 °С до +200 °С | ||
|
Pt100 (а=0,00385 °C-1) |
от -200 °С до +850 °С | ||
|
100П (а=0,00391 °С-1) |
от -200 °С до +850 °С | ||
|
100Н (а=0,00617 °C-1) |
от -60 °С до +180 °С | ||
|
500М (а=0,00428 °С-1) |
от -180 °С до +200 °С | ||
|
Pt500 (а=0,00385 °С-1) |
от -200 °С до +850 °С | ||
|
500П (а=0,00391 °С-1) | |||
|
500Н (а=0,00617 °C-1) |
от -60 °С до +180 °С | ||
|
1000М (а=0,00428 °С- 1) |
от -180 °С до +200 °С | ||
|
Pt1000 (а=0,00385 °С- 1) |
от -200 °С до +850 °С | ||
|
1000П (а=0,00391 °С- 1) | |||
|
1000Н (а=0,00617 °C 1) |
от -60 °С до +180 °С | ||
|
Термопреобразователи сопротивления | |||
|
Cu50 (W100=1,426O) |
от -50 °С до +200 °С |
0,01 °С; 0,1 °С; 1 °С |
±0,25 |
|
Cu100 (W1oo=1,426O) |
от -50 °С до +200 °С | ||
|
Cu500 (W1oo=1,426O) |
от -50 °С до +200 °С | ||
|
Cu1000 (W1oo=1,426O) |
от -50 °С до +200 °С | ||
|
Сигналы напряжения постоянного тока | |||
|
Напряжение постоянного тока |
от 0 до 1 В |
0,001 В; 0,01 В; 0,1 В; 1 В |
±0,25 |
|
от 0 до 10 В | |||
|
от 2 до 10 В | |||
|
Сигналы силы постоянного тока | |||
|
Сила постоянного тока |
от 0 до 5 мА |
0,001 мА; 0,01 мА; 0,1 мА; 1 мА |
±0,25 |
|
от 4 до 20 мА | |||
|
от 0 до 20 мА | |||
|
Пирометры по ГОСТ 10627-71 | |||
|
РК-15 |
от +400 °С до +1500 °С |
1 °С |
±0,5 |
|
РК-20 |
от +600 °С до +2000 °С | ||
|
РС-20 |
от +900 °С до +2000 °С | ||
|
РС-25 |
от +1200 °С до +2500 °С | ||
|
Тип выходного сигнала датчика (условное обозначение НСХ первичного преобразователя) |
Диапазон измерений (*) |
Значение единицы младшего разряда |
Пределы допускаемой приведенной (к диапазону измерений (**)) (***) основной ( ) погрешности измерений (Y), % |
|
(*) Диапазон измерений электрических выходных сигналов от ТС, ТП и пирометров приведен в температурном эквиваленте в соответствии с типом НСХ и градуировкой (для пирометров); (** ) В данном случае под диапазоном измерений подразумевается модуль алгебраической разности между значениями верхнего и нижнего пределов измерений. (** *) Пределы допускаемой приведённой (к диапазону измерений) дополнительной погрешности измерений при изменении температуры окружающего воздуха от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, равняются 0,2-у. | |||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха без конденсации, % |
от 30 до 80 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +60 |
|
- относительная влажность воздуха без конденсации, % |
до 80 |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Габаритные размеры, мм, не более: корпус Щ9: - высота |
26 |
|
- ширина |
48 |
|
- длина |
72 |
|
корпус Н3: - высота |
51 |
|
- ширина |
71 |
|
- длина |
29 |
|
Масса, кг, не более |
0,2 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом и на корпус измерителя любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель аналоговых сигналов универсальный |
ИТП-17 |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.421451.030РЭ |
1 экз. |
|
Паспорт и Гарантийный талон |
КУВФ.421451.030ПС КУВФ.421451.031ПС |
1 экз. |
|
Комплект крепежных элементов |
- |
1 к-т |
Сведения о методах измерений
приведены в разделе «Эксплуатация» документа КУВФ.421451.030РЭ «Измеритель аналоговых сигналов универсальный ИТП-17. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ТУ 26.51.43-007-46526536-2023 «Измерители аналоговых сигналов универсальные ИТП-17. Технические условия»
