Устройства мобильные AB5-TM
| Номер в ГРСИ РФ: | 97453-26 |
|---|---|
| Производитель / заявитель: | ООО «Лартех Телеком», г. Санкт-Петербург |
Устройства мобильные AB5-TM (далее по тексту - устройства) предназначены для измерений среднеквадратического значения виброскорости, виброперемещения и температуры подшипниковых узлов оборудования с целью периодического мониторинга, сервисного обслуживания и ремонта промышленного оборудования, включающего подвижные механизмы и источники тепла.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97453-26 | ||||||||||||
| Действует | по 21.01.2031 | ||||||||||||
| Наименование | Устройства мобильные | ||||||||||||
| Модель | AB5-TM | ||||||||||||
| Приказы |
№87 от
21.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | e5a510e5-ef29-c9db-1879-f152377fbb13 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Лартех Телеком», РОССИЯ, 195248, г. Санкт-Петербург, Ириновский пр., д. 2, литера М, пом. 352
Поверка
| Методика поверки / информация о поверке |
МП 433-217-2025 Государственная система обеспечения единства измерений. Устройства мобильные АВ5-ТМ. Методика поверки
(с 21.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97453-26: Описание типа
2026-97453-26.pdf
|
Скачать | 395.2 КБ | |
|
97453-26: Методика поверки
МП 433-217-2025
2026-mp97453-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Устройства мобильные AB5-TM (далее по тексту - устройства) предназначены для измерений среднеквадратического значения виброскорости, виброперемещения и температуры подшипниковых узлов оборудования с целью периодического мониторинга, сервисного обслуживания и ремонта промышленного оборудования, включающего подвижные механизмы и источники тепла.
Описание
Принцип действия устройств основан на обработке данных от встроенных датчика вибрации и датчика температуры, измеряющих соответствующие параметры промышленного оборудования с последующей передачей измерительной информации по беспроводному интерфейсу Bluetooth на персональное микропроцессорное устройство для хранения, отображения и дальнейшей обработки. Персональное микропроцессорное устройство может быть реализовано в виде компьютера, внешнего смартфона или планшета, с которого происходит считывание результатов измерений.
Устройства позволяют осуществлять идентификацию промышленного оборудования по меткам радиочастотной идентификации (RFID, стандарт ISO/IEC 14433A), а также считывание электронного формуляра оборудования из памяти RFID-метки (технология NFC).
Конструктивно устройства выполнены в портативном пластиковом корпусе, на лицевой панели которого расположены органы управления и индикации. Питание устройств осуществляется от встроенной аккумуляторной батареи (АКБ). Устройства снабжены индикацией состояния канала связи Bluetooth, а также состояния АКБ.
Для удобства дистанционных измерений температуры в устройствах используется лазерная подсветка точки, в которой выполняются измерения. При измерениях виброскорости и виброперемещения используется светодиодная подсветка места приложения виброщупа устройства.
Общий вид устройств с указанием мест нанесения серийного номера, знака утверждения типа и знака поверки представлен на рисунках 1 и 2.
На лицевой панели корпуса устройств расположены: ЖК-дисплей, клавиши управления.
На задней панели корпуса расположена этикетка и место нанесения знака поверки на мастичную пломбу.
На этикетке указывается:
- тип устройства;
- знак утверждения типа;
- серийный номер устройства;
- номер патента;
- дата выпуска;
- логотип изготовителя.
Серийный номер наносится на этикетку типографским методом в буквенно-цифровом формате.
lar.tech
BLE ___________О
ФВибрация G RFID-метка ОТемпература ОИнфо/Выкл О
■ J

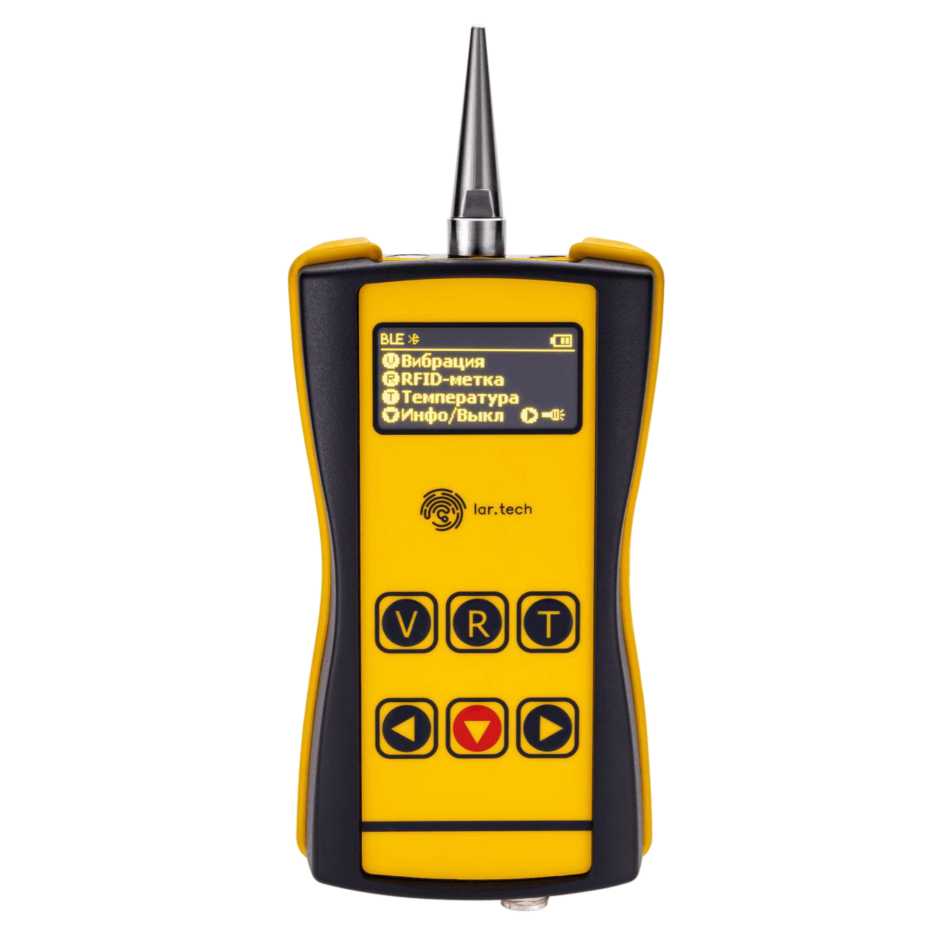

Рисунок 1 - Общий вид устройств (лицевая панель корпуса)

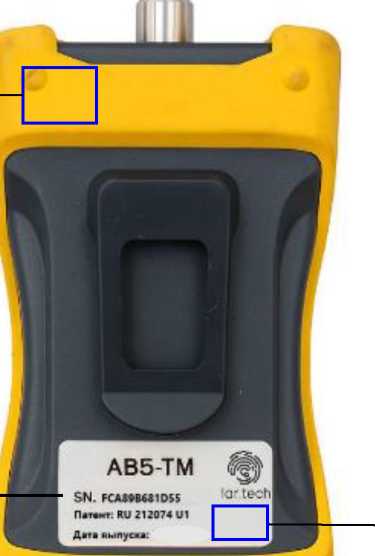

Место нанесения знака поверки
Место нанесения серийного номера
Место нанесения знака утверждения типа

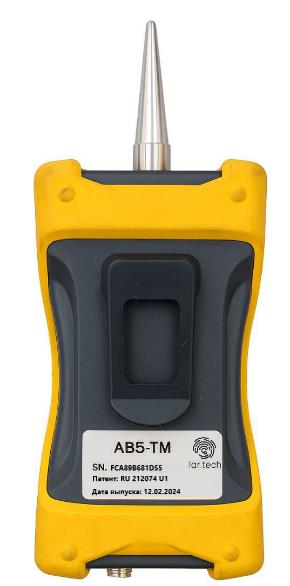

Рисунок 2 - Общий вид устройств (задняя панель корпуса)
Программное обеспечение
Устройства работают под управлением встроенного программного обеспечения (далее по тексту - ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики устройств нормированы с учетом влияния ПО, которое устанавливается предприятием-изготовителем в защищенную от записи часть процессора устройств и недоступно для потребителя. Встроенное ПО закрыто от записи на стадии производства, конструкция устройств исключает несанкционированный доступ к ПО.
Считывание с устройств результатов измерений виброскорости, виброперемещения и температуры по интерфейсу Bluetooth осуществляется с помощью автономного ПО, реализованного в виде веб-интерфейса или приложения для внешнего смартфона или планшета.
Идентификационные встроенного данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AB5-TM |
|
Номер версии (идентификационный номер) ПО |
FWv0.0.4 |
|
Цифровой идентификатор ПО |
отсутствует |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа проверка защиты программного обеспечения».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений средних квадратических значений виброскорости Vизм на базовой частоте 80 Гц, мм/с |
от 0,5 до 70,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений виброскорости на базовой частоте 80 Гц, мм/с |
± (0,05 • Vизм + 0,2) |
|
Диапазон частот при измерении виброскорости, Гц |
от 10 до 1000 |
|
Частотная характеристика при измерении виброскорости |
в соответствии с ГОСТ ISO 2954-2014 |
|
Диапазон измерений средних квадратических значений виброперемещения S изм на базовой частоте 80 Гц, мкм |
от 5 до 140 |
|
Пределы допускаемой основной абсолютной погрешности измерений виброперемещения на базовой частоте 80 Гц, мкм |
± (0,05 • S изм + 0,3) |
|
Диапазон частот при измерении виброперемещения, Гц |
от 10 до 200 |
|
Частотная характеристика при измерении виброперемещения с дополнительным ФНЧ с частотой среза 200 Гц |
в соответствии с ГОСТ ISO 2954-2014 |
|
Диапазон измерений температуры, °С |
от 0 до +450 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры при коэффициенте излучения объекта измерений не менее 0,996, °С: - в диапазоне измерений от 0 °С до +100 °С включ. - в диапазоне измерений св. +100 °С до +200 °С включ. - в диапазоне измерений св. +200 °С до +450 °С включ. |
±2 ±4 ±6 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип питания |
Встроенная литий-ионная АКБ |
|
Разъем для заряда аккумулятора |
USB Type C |
|
Время непрерывной работы, ч, не менее |
8 |
|
Тип источника излучения |
Лазер полупроводниковый |
|
Мощность источника излучения, мВт, не более |
5 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
90 58 26 |
|
Масса, г, не более |
160 |
|
Нормальные условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность, % |
от +15 до +30 от 50 до 80 |
|
Рабочие условия применения: - диапазон температуры окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -20 до +60 90 от 84,0 до 106,7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на этикетку устройства, а также на титульные листы документов
ЛРВМ.402158.001ПС «Устройство мобильное АВ5-ТМ. Паспорт» и ЛРВМ.402158.001РЭ
«Устройство мобильное АВ5-ТМ. Руководство по эксплуатации» типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Устройство мобильное |
АВ5-ТМ |
1 |
|
Датчик вибрации внешний |
АВ4-ДВ |
1 |
|
Щуп конический |
ЛРВМ.716133.010 |
1 |
|
Щуп изолированный |
- |
1 |
|
Щуп магнитный |
ЛРВМ.715133.010 |
1 |
|
Сетевое зарядное устройство |
1 | |
|
Кабель (USB Type A-Type C) |
1 | |
|
Руководство по эксплуатации |
ЛРВМ.402158.001РЭ |
1 |
|
Паспорт |
ЛРВМ.402158.001ПС |
1 |
Сведения о методах измерений
изложены в руководстве по эксплуатации ЛРВМ.402158.001РЭ «Устройство мобильное
АВ5-ТМ. Руководство по эксплуатации» раздел 2.7 «Использование устройства
по назначению».
Нормативные документы
ГОСТ ISO 2954-2014 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений»;
Приказ Росстандарта от 27.12.2018 № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ЛРВМ.402158.001ТУ «Устройство мобильное AB5-TM. Технические условия».
