Блоки измерительные КИТ-А
| Номер в ГРСИ РФ: | 97464-26 |
|---|---|
| Производитель / заявитель: | АО «ПК «Специнтех», г. Санкт-Петербург |
Блоки измерительные КИТ-А (далее - КИТ-А) предназначены для автоматизированного измерения электрических и временных параметров, регистрации аналоговых сигналов, а также формирования импульсных сигналов произвольной формы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97464-26 | ||||||
| Действует | по 22.01.2031 | ||||||
| Наименование | Блоки измерительные | ||||||
| Модель | КИТ-А | ||||||
| Приказы |
№93 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e0fe459b-ddef-e9d8-9e6b-a472d9b635ee | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «ПК «Специнтех», РОССИЯ, 198095, г. Санкт-Петербург, пер. Химический, д. 1, литер АВ, офис 515
Поверка
| Методика поверки / информация о поверке |
СЛТЦ.466961.009МП Государственная система обеспечения единства измерений. Блоки измерительные КИТ-А. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97464-26: Описание типа
2026-97464-26.pdf
|
Скачать | 146.1 КБ | |
|
97464-26: Методика поверки
СЛТЦ.466961.009МП
2026-mp97464-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Блоки измерительные КИТ-А (далее - КИТ-А) предназначены для автоматизированного измерения электрических и временных параметров, регистрации аналоговых сигналов, а также формирования импульсных сигналов произвольной формы.
Описание
Конструктивно КИТ-А выполнен в виде переносного настольного прибора.
На передней панели КИТ-А расположены: кнопка включения/выключения электропитания; входные и выходные разъемы модуля «ОСЦИЛЛОГРАФ 2».
На задней панели КИТ-А расположены: разъемы для подключения к ПЭВМ и сети электропитания; входные и выходные разъемы модулей «ОСЦИЛЛОГРАФ 1», «МУЛЬТИМЕТР», «ГЕНЕРАТОР»; клемма заземления.
Принцип действия КИТ-А основан на преобразовании измеряемого электрического сигнала в цифровую форму с последующей обработкой ПЭВМ, а также методе прямого цифрового синтеза (DDS), что позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.
КИТ-А является комплексным прибором и состоит из четырех функциональных модулей, управляемых с помощью ПЭВМ:
модуль «МУЛЬТИМЕТР» - обеспечивает высокоточное измерение и регистрацию постоянного и переменного напряжения, силы постоянного и переменного тока, сопротивления постоянному току и электрической емкости;
модули «ОСЦИЛЛОГРАФ 1» и «ОСЦИЛЛОГРАФ 2» - обеспечивают наблюдение осциллограмм сигналов, автоматическое измерение временных и амплитудных параметров сигнала;
модуль «ГЕНЕРАТОР» - обеспечивает формирование стабильных по частоте и амплитуде синусоидальных, прямоугольных, импульсных, пилообразных, треугольных и трапецеидальных сигналов, а также сигналов произвольной формы.
Общий вид с обозначением мест для нанесения знаков утверждения типа и поверки приведен на рисунке 1. Места пломбировки и нанесения заводского номера приведены на рисунке 2.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус КИТ-А на задней панели и имеет цифровое обозначение.
Пломбирование для защиты от несанкционированного доступа осуществляется в двух пломбировочных чашках, расположенных по диагонали на задней поверхности корпуса.

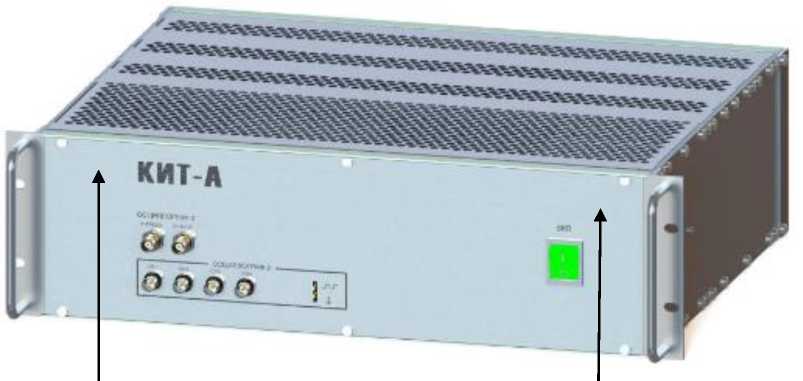

место нанесения знака утверждения типа
место нанесения знака поверки

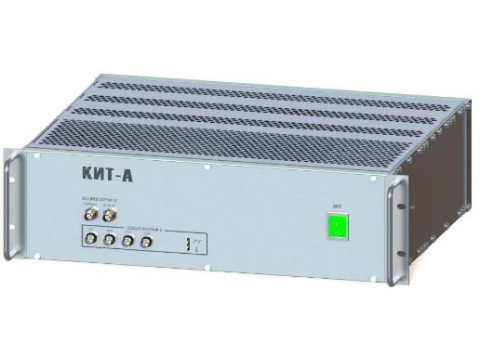

Рисунок 1 - Внешний вид КИТ-А
места пломбировки
место нанесения заводского номера
Рисунок 2 - Места пломбировки и нанесения заводского номера КИТ-А
Программное обеспечение
КИТ-А работают под управлением внешней ПЭВМ, на которой устанавливается программное обеспечение (далее - ПО).
Метрологически значимая часть ПО установлена в модулях КИТ-А. Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Конструкция КИТ-А исключает возможность несанкционированного влияния на ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BFRA KIT-A |
|
Номер версии ПО (идентификационный код) |
2.0.0.0 |
|
Цифровой идентификатор ПО |
0b3da65741098c910609b9a9e092 c1b3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модуль «МУЛЬТИМЕТР» | |
|
Диапазон измерений напряжения постоянного тока, В |
от -600 до 600 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±1 |
|
Диапазон измерений напряжения переменного тока, В |
от 0,01 до 600 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
±1 |
|
Диапазон измерений силы постоянного тока, А |
от -10 до 10 |
|
Пределы допускаемой относительной погрешности измерений силы постоянного тока, % |
±1,5 |
|
Диапазон измерений силы переменного тока, А |
от 0,01 до 10 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
±1,5 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0,1 до 6-107 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, % |
±1,5 |
|
Диапазон измерений электрической емкости, нФ |
от 5 до 4-104 |
|
Пределы допускаемой относительной погрешности измерений электрической емкости, % |
±1 |
|
Модули «ОСЦИЛЛОГРАФ 1», «ОСЦИЛЛОГРАФ 2» | |
|
Количество каналов |
4 |
|
Полоса пропускания, МГц |
250 |
|
Входное сопротивление каналов, МОм |
1 |
|
Пределы допускаемой абсолютной погрешности входного сопротивления каналов, Ом |
±1-104 |
|
Максимальная частота дискретизации, Гвыб/с |
1 |
|
Диапазон установки коэффициентов развертки, с/дел |
от 2-10’9 до 1000 |
|
Пределы допускаемой относительной погрешности опорного генератора |
±(5М0-^Тэ1)) |
|
Диапазон установки коэффициентов отклонения, В/дел |
от 1-10’3 до 10 |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % |
±5 |
|
Максимальное значение входного напряжения, В |
400 |
|
Модуль «ГЕНЕРАТОР» | |
|
Количество выходных каналов |
1 |
|
Диапазон частот выходного сигнала, Гц: - синусоидальный - прямоугольный, импульсный, треугольный, пилообразный, трапецеидальный |
от 1 до 75*106 от 1 до 25-106 |
|
Пределы допускаемой абсолютной погрешности установки частоты F, Гц |
±(3-10’5+3-10’5-Тэ)Т |
|
Диапазон размаха выходного напряжения, В |
от 0,001 до 3,5 |
|
1) Тэ - количество лет эксплуатации | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания, В |
от 198 до 242 |
|
Частота сети питания, Гц |
от 47 до 53 |
|
Потребляемая мощность, Вт, не более |
35 |
|
Масса, кг, не более |
5,8 |
|
Габаритные размеры (глубина х ширина х высота), мм, не более |
411,1x483x132,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 20 до 80 от 84 до 106 |
Знак утверждения типа
наносится офсетным способом (или в виде голографической наклейки) на лицевую панель КИТ-А и типографическим способом на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный КИТ-А |
СЛТЦ.466961.009 |
1 |
|
Упаковка блока измерительного КИТ-А |
СЛТЦ.305636.003 |
1 |
|
Программное обеспечение БИ КИТ-А |
460.СЛТЦ.00008-01 |
1 |
|
ПЭВМ - IBM PC |
_ |
1* |
|
Комплект ЭД согласно ведомости |
ЕИЛЮ.413216.001ВЭ |
1 |
|
* Поставляется по требованию заказчика | ||
Сведения о методах измерений
приведены в части 3 «Использование по назначению» документа СЛТЦ.466961.009РЭ «Блок измерительный КИТ-А. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 17.03.2022 № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Приказ Росстандарта от 30.12.2019 № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Технические условия. СЛТЦ.466961.009ТУ «Блок измерительный КИТ-А»
