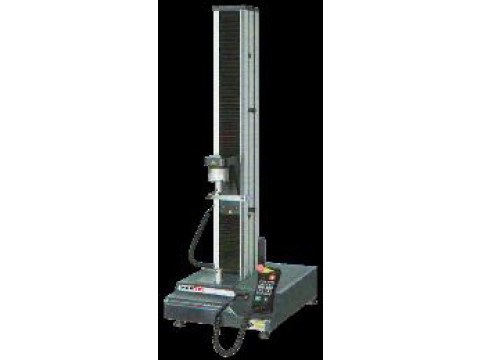

Машины испытательные универсальные МТМ
| Номер в ГРСИ РФ: | 97467-26 |
|---|---|
| Производитель / заявитель: | ООО «МЕРТИС», г. Москва |
Машины испытательные универсальные МТМ (далее - машины) предназначены для измерений силы, перемещения и удлинения образцов при механических испытаниях различных материалов на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97467-26 | |||||||||||||||
| Действует | по 22.01.2031 | |||||||||||||||
| Наименование | Машины испытательные универсальные | |||||||||||||||
| Модель | МТМ | |||||||||||||||
| Модификации |
Структура условного обозначения модификаций: MTM [1][2]-[3][4][5], где [1] – категория внешнего вида машины (US – стандартный, UE – Elegant); [2] – количество колонн от 1 до 4; [3] – диапазон показаний нагрузки в кН или МН, например 50К или 2М соответственно; [4] – тип привода (Е – электромеханический, Н – гидравлический); [5] – ориентация нагружающей рамы (D – горизонтальная, без обозначения - вертикальная). На испытания представлены: МТМ UE1-1KE МТМ UE2-100КЕ МТМ UE2-200КЕ МТМ US4-2MH |
|||||||||||||||
| Приказы |
№93 от
22.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ffe54e73-94d5-e1c8-273d-cf7d80e4bc96 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Производственная площадка Shanghai Shenli Testing Machine Co., Ltd, КИТАЙ, No. 299, Aide Road, Fengxian District, Shanghai; Производственная площадка Shenzhen Enpuda Industrial Systems Co., Ltd, КИТАЙ, Room 101, Building 9, Nangang No.2 Industrial Park, No.1026 Songbai Road, Yangguang Community, Xili Street, Nanshan District, Shenzhen City; ООО «МЕРТИС», РОССИЯ, 107140, г. Москва, вн. тер. г. муниципальный округ Красносельский, ул. Русаковская, д. 13
Поверка
| Методика поверки / информация о поверке |
МП 89-261-2025 Государственная система обеспечения единства измерений. Машины испытательные универсальные МТМ. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
97467-26: Описание типа
2026-97467-26.pdf
Файл устарел
|
Скачать | 284.2 КБ | |
|
97467-26: Методика поверки
МП 89-261-2025
2026-mp97467-26.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
97467-26: Описание типа
2026-97467-26-1.pdf
|
Скачать | 284.2 КБ | |
|
97467-26: Методика поверки
МП 89-261-2025
2026-mp97467-26-1.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Машины испытательные универсальные МТМ (далее - машины) предназначены для измерений силы, перемещения и удлинения образцов при механических испытаниях различных материалов на растяжение, сжатие и изгиб.
Описание
Принцип действия машины основан на преобразовании системой привода машины электрической энергии в линейное перемещение подвижной траверсы (активного захвата) и, как следствие, приложение к образцу соответствующей нагрузки с последующим ее измерением с помощью силоизмерительного датчика. Измерение силы, приложенной к образцу, производится путем преобразования механической деформации чувствительного элемента тензометрического датчика силы в электрический сигнал. Для высокоточного измерения деформации образца в состав машины могут быть включены измерители перемещений и (или) деформаций (экстензометры) различных видов исполнения и модификаций.
Конструктивно машины состоят из испытательной рамы и системы управления и сбора данных. Испытательная рама состоит из основания, на котором закреплены направляющие колонны (от 1 до 4 шт.) с подвижной и неподвижной траверсами (тягами), датчика силы, датчика перемещения, датчиков деформации (опционально). Машины могут выпускаться с одной, двумя и более рабочими зонами. Перемещение подвижного захвата (тяги) и нагружение испытуемого образца осуществляется электро- или гидроприводом.
Машины могут оснащаться несколькими сменными датчиками силы с различными диапазонами измерений, не превышающими наибольший предел измерений силы машины, датчиками измерения удлинения (деформации) с различными диапазонами измерений, отвечающими требованиям испытаний образцов, изделий или конструкций.
Сигналы от датчиков поступают в систему управления и сбора данных, представляющую собой персональный компьютер с установленным программным обеспечением. Система измеряет и регистрирует выходные электрические аналоговые и цифровые сигналы датчиков, обрабатывает и анализирует полученную информацию, формирует сигналы управления. Настройки машины и режимы её работы задаются в программном обеспечении, установленном на персональном компьютере.
Машины выпускаются в нескольких модификациях, отличающихся конструкцией и диапазонами измерений, и имеют обозначение MTM [1][2]-[3][4][5], где
[1] - категория внешнего вида машины (US - стандартный, UE - Elegant);
[2] - количество колонн от 1 до 4;
[3] - диапазон показаний нагрузки в кН или МН, например 50К или 2М соответственно;
[4] - тип привода (Е - электромеханический, Н - гидравлический);
[5] - ориентация нагружающей рамы (D - горизонтальная, без обозначения - вертикальная).
Различие внешнего вида модификаций US - стандартный, UE - Elegant приведено на рисунке 8.
Нанесение знака поверки на машины не предусмотрено.
Серийный номер в виде заглавных английских букв, арабских цифр и знаков «-» методом типографской печати нанесен на маркировочную табличку, закрепленную на корпусе машины.
Общий вид машин представлен на рисунках 1 - 7, место крепления маркировочной таблички - на рисунке 8, место нанесения серийного номера - на рисунке 9.
Пломбирование машин не предусмотрено.

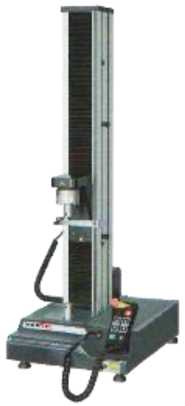

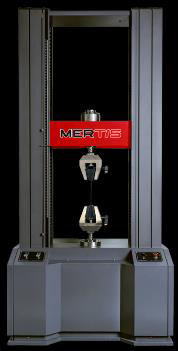

Рисунок 1 - Общий вид машин
МТМ [1]1-1КЕ
МТМ [1]1-5КЕ
МТМ [1]1-10КЕ

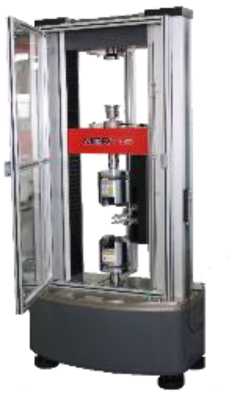

Рисунок 2 - Общий вид машин
МТМ [1]2-20КЕ
МТМ [1]2-30КЕ
МТМ [1]2-50КЕ

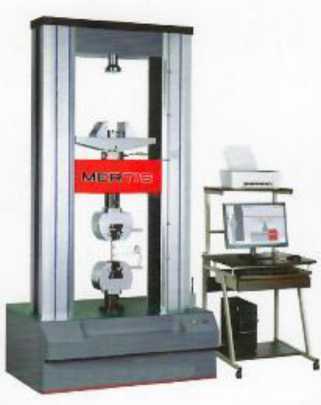

Рисунок 3 - Общий вид машин
МТМ [1]2-100КЕ
МТМ [1]2-200КЕ
МТМ [1]2-300КЕ
Рисунок 4 - Общий вид машин
МТМ [1]2-500КЕ
МТМ [1]2-600КЕ

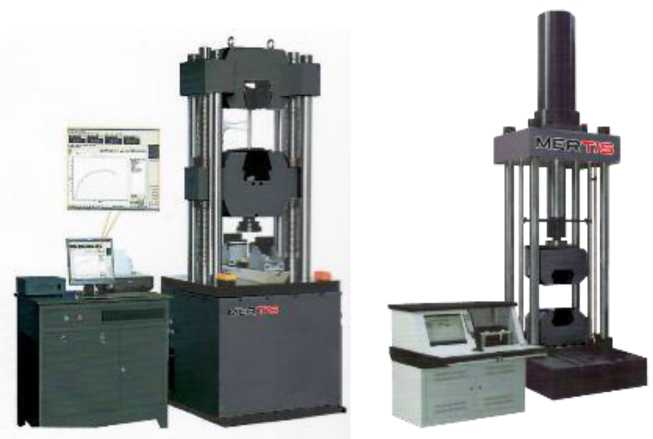

Рисунок 5 - Общий вид машин Рисунок 6 - Общий вид машин
MTM [1]4-300KE
MTM [1]4-600KE
MTM [1]4-1ME
MTM [1]4-2ME
MTM [1]4-3ME
MTM [1]4-5ME
MTM [1]4-300KH
MTM [1]4-600KH
MTM [1]4-1MH
MTM [1]4-2MH

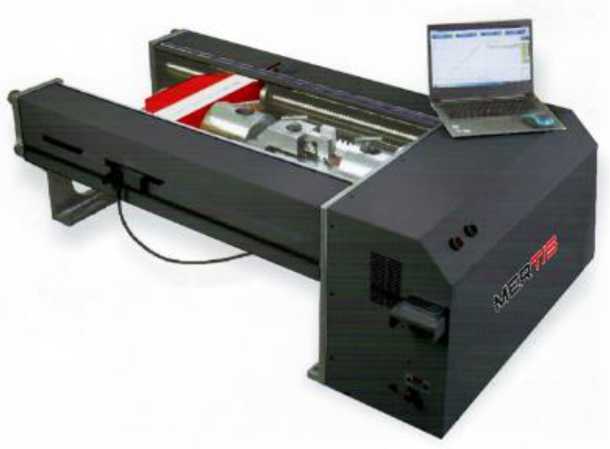

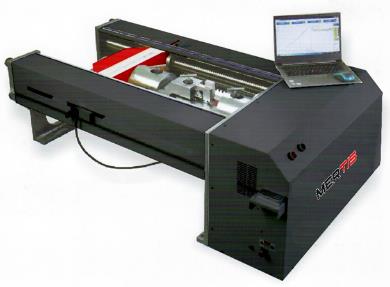

Рисунок 7 - Общий вид машин МТМ [1]2-300KED

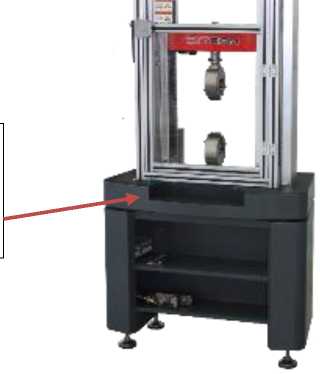

МТМ US2-50KE
Место крепления маркировочной таблички

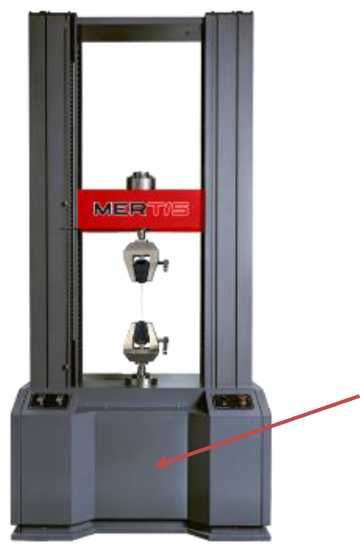

МТМ UE2-50KE
Рисунок 8 - Место крепления маркировочной таблички
MERT/5 info(®mertis.rumerds.ru
Made in China
lU'il IhiIHL
Universal Testing Machine УНИВЕРСАЛЬНАЯ ИСПЫТАТЕЛЬНАЯ МАШИНА
|
Type ТИП |
S/N СЕРИЙНЫЙ НОМЕР |
|
Pnom |
Year |
|
НОМИНАЛЬНОЕ УСИЛИЕ |
ГОД ВЫПУСКА |
|
Power ЭЛЕКТРОПИТАНИЕ |
Место
нанесения серийного номера

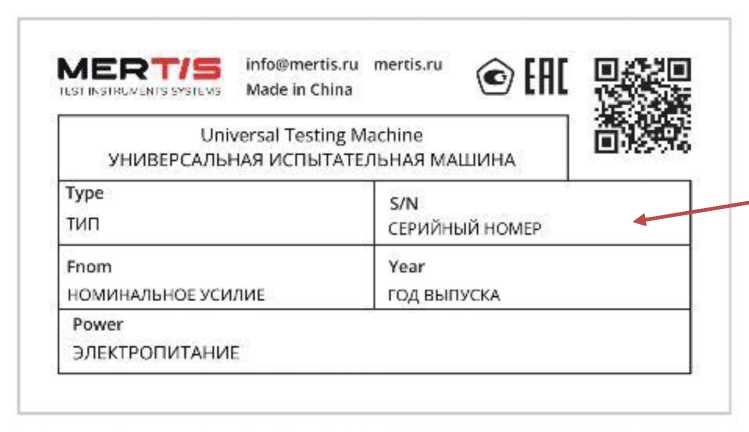

Рисунок 9 - Типовая маркировочная табличка с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) является внешним, разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-ST |
|
Номер версии (идентификационный номер) ПО |
1.ХХХ* |
|
Цифровой идентификатор ПО |
_ |
|
* ХХХ не относится к метрологически значимой части ПО и принимает числовые значения от 0 до 999 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Верхний предел измерений (ВПИ) силы, кН |
Пределы допускаемой относительной погрешности измерений силы1), % |
Верхний предел измерений перемещений подвижной траверсы2), мм |
Верхний предел измерений удлинения образцов2), мм |
Верхний предел измерений поперечного удлинения образцов2), мм |
|
MTM [1][2]-1К[4][5] |
1 |
± 0,5; ± 1 |
5000 |
1500 |
12 |
|
MTM [1][2]-5к[4][5] |
5 | ||||
|
MTM [1][2]-10К[4][5] |
10 | ||||
|
MTM [1][2]-20К[4][5] |
20 | ||||
|
MTM [1][2]-30К[4][5] |
30 | ||||
|
MTM [1][2]-50к[4][5] |
50 | ||||
|
MTM [1][2]-100К[4][5] |
100 | ||||
|
MTM [1][2]-200К[4][5] |
200 | ||||
|
MTM [1][2]-300К[4][5] |
300 | ||||
|
MTM [1][2]-500К[4][5] |
500 | ||||
|
MTM [1][2]-600К[4][5] |
600 | ||||
|
MTM [1][2]-1М[4][5] |
1000 | ||||
|
MTM [1][2]-2М[4][5] |
2000 | ||||
|
MTM [1][2]-Зм[4][5] |
2000 | ||||
|
MTM [1][2]-5М[4][5] |
2000 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нижний предел измерений силы (НПИ)1), % от номинального усилия |
0,2; 0,5; 1,0 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне до 15 мм включ. в зависимости от категории точности2), мкм: - 0,5 категория точности - 1 категория точности - 2 категория точности |
± 1,5 ± 3,0 ± 6,0 |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 15 мм до верхнего предела измерений в зависимости от категории точности2), %: - 0,5 категория точности - 1 категория точности - 2 категория точности |
± 0,5 ± 1,0 ± 2,0 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без категории точности2) в поддиапазоне до 26 мм включ., мм |
± 0,15 |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без категории точности2), % - в поддиапазоне св. 26 мм до 1000 мм включ. - в поддиапазоне св. 1000 мм до 1500 мм включ. |
± 0,5 ± 1 |
|
Пределы допускаемой абсолютной погрешности измерений удлинения и поперечного удлинения образцов в диапазоне до 0,3 мм включ. в зависимости от категории точности2), мкм: - 0,5 категория точности - 1 категория точности - 2 категория точности |
± 1,5 ± 3,0 ± 6,0 |
|
Пределы допускаемой относительной погрешности измерений удлинения и поперечного удлинения образцов в диапазоне св. 0,3 мм до верхнего предела измерений в зависимости от категории точности2), %: - 0,5 категория точности - 1 категория точности - 2 категория точности |
± 0,5 ± 1,0 ± 2,0 |
|
1) Рассчитывается в зависимости от используемого датчика силы и приводится в паспорте на машину. 2) Категория точности устанавливается предприятием-изготовителем и приводится в паспорте на машину. | |
Таблица 4 - Основные технические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Скорость перемещения подвижной траверсы без нагрузки1), мм/мин |
1500 |
|
Габаритные размеры1), мм, не более: - глубина - ширина - высота |
10000 2500 7000 |
|
Масса1), кг, не более |
20 000 |
|
Параметры электрического питания: - напряжение переменного тока 2), В - частота переменного тока, Гц |
380±38 / 220±22 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +35 801) |
|
1) Указано максимально возможное значение для стандартной конфигурации, конкретное значение приводится в паспорте на машину. По заказу параметры могут быть увеличены. 2) Конкретное значение приводится в паспорте на машину | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная универсальная |
МТМ |
1 шт. |
|
Персональный компьютер с программным обеспечением |
- |
1 шт. |
|
Машины испытательные универсальные МТМ. Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Порядок проведения испытаний» документа «Машины
испытательные универсальные МТМ. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом
Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498
Локальная поверочная схема для машин испытательных универсальных МТМ, утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И. Менделеева» «08» октября 2025 г.
