Дозаторы весовые дискретного действия FS-T10К
| Номер в ГРСИ РФ: | 97473-26 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | Фирма "Feige Filling GmbH", Германия |
Дозаторы весовые дискретного действия FS-T10K (далее - дозаторы) предназначены для измерения массы при дозировании нефтяных масел различного назначения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97473-26 | |||||||||
| Наименование | Дозаторы весовые дискретного действия | |||||||||
| Модель | FS-T10К | |||||||||
| Приказы |
№93 от
22.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d2383b5b-8502-b1f4-222f-6610ab9a0abf | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма "Feige Filling GmbH", ГЕРМАНИЯ, Rögen 6a P.O. Box 1161 D-23831 Bad Oldesloe
Поверка
| Методика поверки / информация о поверке |
МП 127-241-2025 Государственная система обеспечения единства измерений. Дозаторы весовые дискретного действия FS-T10К. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97473-26: Описание типа
2026-97473-26.pdf
|
Скачать | 227.5 КБ | |
|
97473-26: Методика поверки
МП 127-241-2025
2026-mp97473-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Дозаторы весовые дискретного действия FS-T10K (далее - дозаторы) предназначены для измерения массы при дозировании нефтяных масел различного назначения.
Описание
Принцип действия дозаторов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести дозируемого вещества в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого вещества в единицах массы в системе управления.
Конструктивно дозатор состоит из металлической рамы, на которой закреплены питатель: наливная труба с клапаном дозирования; грузоприемное устройство для взвешивания тары до и после заполнения и системы управления.
Грузоприёмное устройство выполнено на одном тензорезисторном датчике, оснащено цепным транспортером, пневматическим подъемом.
Система управления дозаторов оснащена сенсорным дисплеем. Основные функции системы управления:
- проведение самотестирования (диагностики) основных узлов дозатора и ведение архива результатов самотестирования;
- отображения текущего состояния дозатора, режима работы и исправности узлов;
- задание номинальной массы дозы и производительности;
- контроль порядка проведения юстировки (калибровки) грузоприемного устройства;
- осуществление производственной статистики (подсчет количества партий товара, количества единиц в партии, среднего значения массы товара в партии и пр.);
- автоматическое прекращение работы в случае возникновения аварийных ситуаций;
- представление результатов дозирования и передача измерительной информации на внешние электронные устройства с помощью интерфейсов: RS232, 4...20мА, Ethernet.
К данному типу относятся дозаторы, установленные на предприятии ООО «ЛЛК - Интернешнл» ТПП в г. Волгоград:
- дозатор с серийным номером 091323 включен в станцию розлива 71.1-B-ACn, применяется для розлива нефтяных масел различного назначения в бочки емкостью 200 литров и в еврокубы емкостью 1000 литров;
- дозатор с серийным номером 095226 включен в станцию розлива OC-F2.1-B-PDn, применяется для розлива нефтяных масел различного назначения в канистры емкостью 20 литров.
Система управления дозатора с серийным номером 095226 обеспечивает следующие режимы работы:
- основной режим - одновременно две канистры поступают на весы 1 (далее - W1) и весы 2 (далее - W2) дозатора и производится одновременное заполнение обеих канистр до заданной массы дозы, затем автоматически происходит смена канистр.
- не основной режим - возможно выключение из работы весов W1 или W2 дозатора, в этом случае система управления обеспечивает наполнение до заданной дозы одной канистры, затем автоматически происходит смена канистры.
Маркировочная табличка с серийным номером расположена на грузоприемном устройстве и на системе управления. Серийный номер имеет цифровой формат, наносится типографским способом на клеевую этикетку. Нанесение знака поверки на дозатор и пломбирование дозатора не предусмотрено.

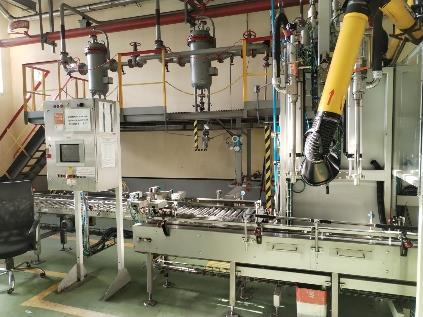

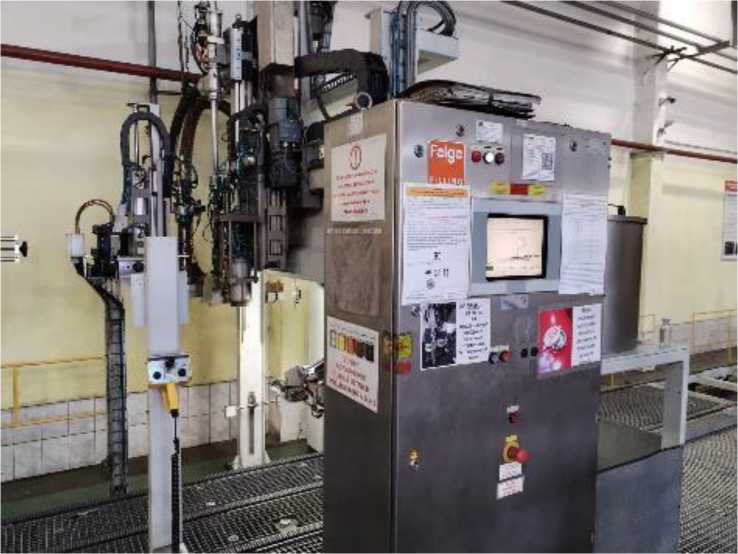

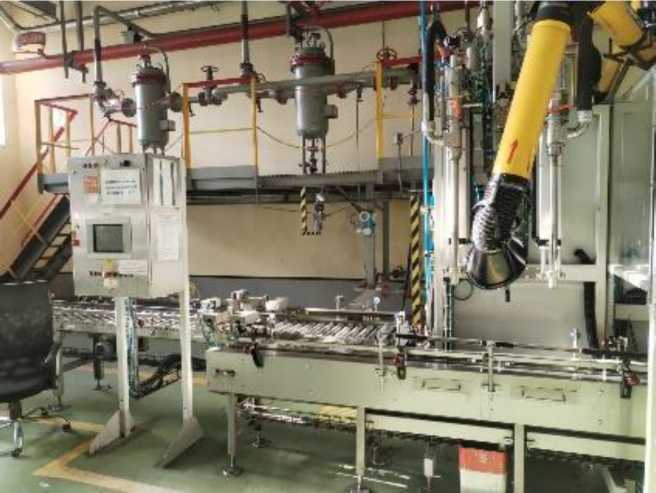

О бщий вид дозаторов представлен на рисунках 1-2. Внешний вид системы управления представлен на рисунке 3. Место нанесения серийного номера на дозаторы представлено на рисунке 4.
Рисунок 1 - Общий вид дозатора весового дискретного действия FS-T10K (серийный номер 091323)
Рисунок 2 - Общий вид дозатора весового дискретного действия FS-T10K (серийный номер 095226)
а)
б)

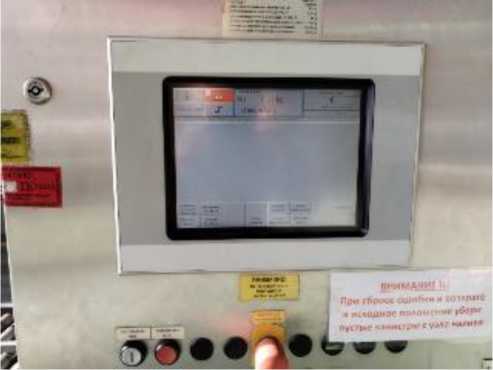

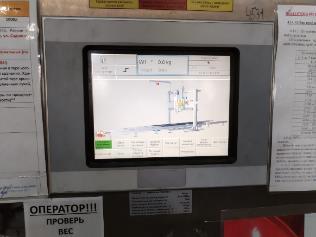

Рисунок 3 - Внешний вид системы управления дозаторов весовых дискретного действия FS-T10K
а) серийный номер 091323, б) серийный номер 095226
а)
б)
Рисунок 4 - Место нанесения серийного номера на дозаторы весовые дискретного действия FS-T10K а) серийный номер 091323, б) серийный номер 095226
Программное обеспечение
Система управления дозатора оснащена встроенным программным обеспечением (далее - ПО). Идентификационное наименование ПО и номер версии высвечивается при включении системы управления. Идентификационные данные ПО приведены в таблице 1.
Основные функции ПО: обработка сигнала с тензорезисторных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы дозатора, вывод данных на дисплей и передача на внешние электронные устройства.
ПО заложено в процессе производства и защищено от доступа и изменения, пломбами. Обновления ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для дозатора | |
|
Серийный номер 091323 |
Серийный номер 095226 | |
|
Идентификационное наименование ПО |
STFill |
STFill |
|
Номер версии (идентификационный номер) ПО |
V9.04 |
V8.03 |
|
Цифровой идентификатор ПО |
_ |
_ |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Таблица 2 - Метрологические характеристики дозатора (серийный номер 091323)
|
Наименование характеристики |
Значение |
|
Цена деления шкалы, кг |
0,2/0,5 |
|
Наименьший предел (Min), кг |
120 |
|
Наибольший предел (Max), кг |
600/1000 |
|
Номинальная минимальная доза (Minfill), кг |
120 |
|
Номинальная максимальная доза (Maxfill), кг |
1000 |
|
Максимальное допускаемое относительное отклонение массы каждой дозы от среднего значения (MPD)1) при первичной поверке (в эксплуатации), % |
±0,16 (±0,2) |
|
Максимальная допускаемая относительная погрешность заданного значения (MPSE)1), % |
±0,05 |
|
Диапазон компенсирования массы тары, кг |
от 0 до Max |
|
1) Для массы дозы от Minfill до Maxfill. | |
Таблица 3 - Метрологические характеристики дозатора (серийный номер 095226)
|
Наименование характеристики |
Значение |
|
Цена деления шкалы, кг |
0,01 |
|
Наименьший предел (Min), кг |
7,5 |
|
Наибольший предел (Max), кг |
30 |
|
Номинальная минимальная доза (Minfill), кг |
7,5 |
|
Номинальная максимальная доза (Maxfill), кг |
20 |
|
Максимальное допускаемое отклонение массы каждой дозы от среднего значения (MPD) при первичной поверке (в эксплуатации), для массы дозы: - от Minfill до 10 кг включ. - св. 10 кг до 15 кг включ. - св. 15 кг до Maxfill |
±0,24 % (±0,3 %) ±24 г (±30 г) ±0,16 % (±0,2 %) |
|
Максимальная допускаемая погрешность заданного значения (MPSE), для массы дозы: - от Minfill до 10 кг включ. - св. 10 кг до 15 кг включ. - св. 15 кг до Maxfill |
±0,075 % ±7,5 г ±0,05 % |
|
Диапазон компенсирования массы тары, кг |
от 0 до Max |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для дозатора | |
|
серийный номер 091323 |
серийный номер 095226 | |
|
Габаритные размеры, мм, не более: - ширина - длина - высота |
3130 2950 3910 |
750 3300 3160 |
|
Масса, кг, не более |
1150 |
1500 |
|
Потребляемая мощность, В^А, не более |
4000 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±15 50±1 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +35 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дозатор весовой дискретного действия |
FS-T10K |
1 шт. |
|
Программное обеспечение |
STFill |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации на станцию розлива (серийный номер 091323) раздел 3.2.1, 3.14.2, в руководстве по эксплуатации на станцию розлива (серийный номер 095226) раздел 16, приложение №1.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация Feige Filling GmbH, Германия
