Датчики уровня масла YZF2-250М
| Номер в ГРСИ РФ: | 97478-26 |
|---|---|
| Категория: | Датчики уровня |
| Производитель / заявитель: | Guochuang Electric Power (Shenyang) Co., Ltd., КИТАЙ |
Датчики уровня масла YZF2-250M (далее - датчики) предназначены для измерений уровня жидких сред (масла) в резервуарах или технологических аппаратах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97478-26 | ||||||||||||
| Действует | по 22.01.2031 | ||||||||||||
| Наименование | Датчики уровня масла | ||||||||||||
| Модель | YZF2-250М | ||||||||||||
| Приказы |
№93 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 43b4db0b-0647-c9b7-5377-4fa1b34a00dd | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Фирма Guochuang Electric Power (Shenyang) Co., Ltd., КИТАЙ, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province,
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1517-208-2025 Государственная система обеспечения единства измерений. Датчики уровня масла YZF2-250М. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97478-26: Описание типа
2026-97478-26.pdf
|
Скачать | 164.3 КБ | |
|
97478-26: Методика поверки
РТ-МП-1517-208-2025
2026-mp97478-26.pdf
|
Скачать | 936 КБ |
Описание типа
Назначение
Датчики уровня масла YZF2-250M (далее - датчики) предназначены для измерений уровня жидких сред (масла) в резервуарах или технологических аппаратах.
Описание
Принцип действия датчика основан на измерении уровня с помощью поплавка, закрепленного на поворотном стержне, который перемещается при изменении уровня в резервуаре.
Датчик состоит из:
- поворотного стержня с поплавком;
- индикаторного блока с магнитной муфтой;
- концевых магнитных переключателей.
Поплавок на стержне через зубчатый редуктор передает сигнал на магнитную муфту, разделенную герметичной стенкой, которая вращает стрелку индикаторного блока.
Для дистанционной передачи данных о значении уровня в датчике предусмотрен выходной токовый сигнал.
При повышении уровня выше или ниже допустимого значения в датчике предусмотрены два переключателя, замыкающие цепь для передачи аварийного сигнала во внешнюю сеть.
Шкала датчика проградуирована в условных единицах, соответствующих уровню масла.
Внешний вид прибора приведен на рисунках 1 и 2.
Маркировка передней панели выполнена методом печати. На маркировке указано наименование и модель прибора, заводской номер, место для нанесения знака утверждения типа. Заводской номер выполнен методом клеймения и обеспечивает идентификацию средства измерений. Формат заводского номера выполнен в виде буквенно-цифрового обозначения.
Пломбирование не предусмотрено.
Схема установки датчика в резервуаре приведена на рисунке 3.

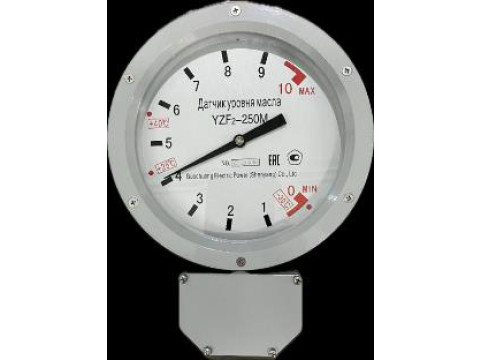

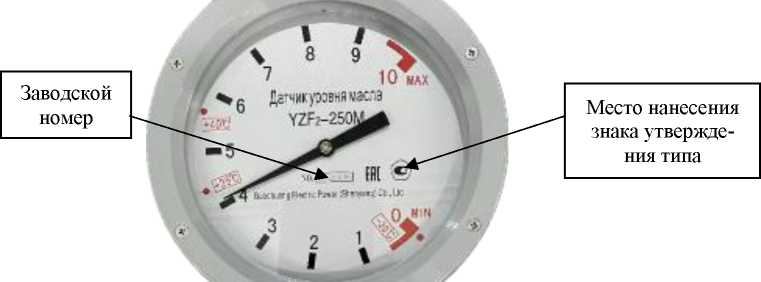

Рисунок 1 - Внешний вид индикаторного блока

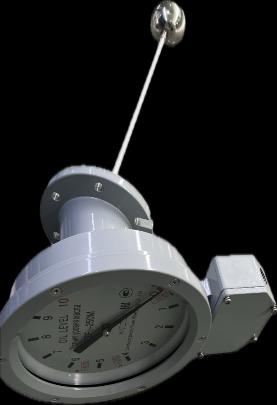

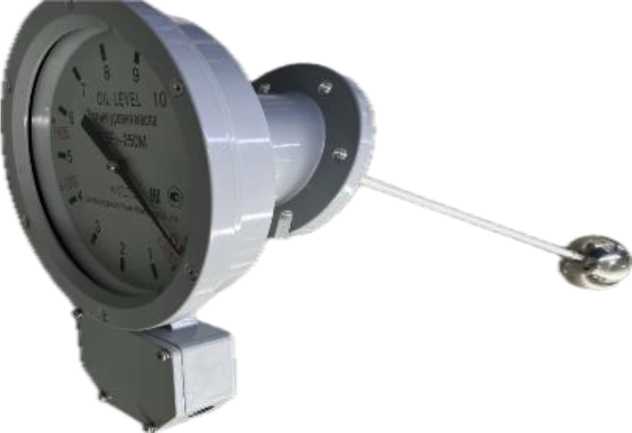

Рисунок 2 - Внешний вид индикаторного блока и поворотного стержня с поплавком

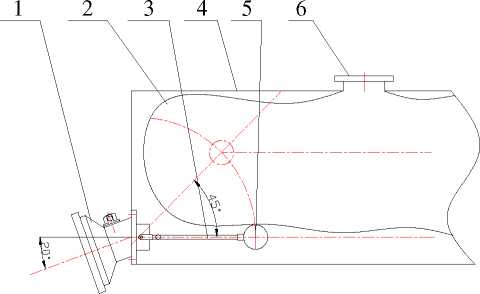

Рисунок 3 - Схема установки датчика в резервуаре
1 - индикаторный блок, 2 - разделительная мембрана, 3 - поворотный стержень, 4 - резервуар хранения, 5 - поплавок, 6 - смотровой люк
Технические характеристики
аблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 1600* |
|
Пределы допускаемой приведенной погрешности к диапазону измерений уровня жидкости, % |
±2,5 |
|
Угол поворота датчика, ° |
от 0 до 45 |
|
Угол поворота указателя, ° |
от 0 до 270 |
|
Температура рабочей среды, °С |
от -40 до +80 |
|
Давление рабочей среды, МПа |
до 0,25 |
|
Выходной ток, мА |
от 4 до 20 |
|
Степень защиты по ГОСТ 14254-2015 |
IP55 |
|
Электропитание, В: - напряжение переменного тока |
220 (+10/-15 %) |
|
Масса, кг, не более |
5,5 |
|
Габаритные размеры, мм |
250х350х1850* |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при +20 °C, % |
от -40 до +55 до 90 |
|
* Диапазон измерений уровня в зависимости от длины стержня указан в паспорте на прибор | |
аблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и маркировочную табличку методом клеймения.
Комплектность
Таблица 3_________________________
|
Наименование |
Обозначение |
Кол. |
|
Датчик уровня масла |
YZF2-25OM |
1 шт. |
|
ЗИП |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
изложены в руководстве по эксплуатации РЭ раздел 1 «Обзор».
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
Техническая документация изготовителя
