Кондуктометры промышленные Cond-100D
| Номер в ГРСИ РФ: | 97480-26 |
|---|---|
| Категория: | Кондуктометры |
| Производитель / заявитель: | Hangzhou Analyzer System Integration Ltd, КИТАЙ |
Кондуктометры промышленные Cond-100D (далее - кондуктометры) предназначены для измерений удельной электрической проводимости (далее - УЭП) жидкостей при контроле технологической, бытовой, очищенной сточной воды, природных (поверхностных) вод, а также технологических сред на промышленных предприятиях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97480-26 | ||||||
| Действует | по 22.01.2031 | ||||||
| Наименование | Кондуктометры промышленные | ||||||
| Модель | Cond-100D | ||||||
| Приказы |
№98 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 743fbeb1-1494-dc14-16fb-26b231e9a950 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания HANGZHOU ANALYZER SYSTEM INTEGRATION LIMITED, КИТАЙ, Room 388, 3rd Floor, Longdu Building, Xihu District, Hangzhou City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
МП 2450-0045-2025 Государственная система обеспечения единства измерений. Кондуктометры промышленные Cond-100D. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97480-26: Описание типа
2026-97480-26.pdf
|
Скачать | 171.7 КБ | |
|
97480-26: Методика поверки
МП 2450-0045-2025
2026-mp97480-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Кондуктометры промышленные Cond-100D (далее - кондуктометры) предназначены для измерений удельной электрической проводимости (далее - УЭП) жидкостей при контроле технологической, бытовой, очищенной сточной воды, природных (поверхностных) вод, а также технологических сред на промышленных предприятиях.
Описание
Принцип действия кондуктометра - кондуктометрический, заключающийся в регистрации электрического сигнала, пропорционального изменению сопротивления чувствительного элемента датчика при погружении его в измерительную среду.
Кондуктометр является стационарным прибором и конструктивно состоит из первичного преобразователя (датчика) со встроенным датчиком температуры и вторичного преобразователя (контроллера) - блока управления. В датчике предусмотрена автоматическая термокомпенсация результатов измерений.
На лицевой панели вторичного преобразователя размещены кнопки управления кондуктометром и жидкокристаллический экран, где отображаются результаты измерений. По бокам торцевой поверхности вторичного преобразователя расположены разъёмы для подключения первичного преобразователя и кабеля питания, в ее центральной части - разъем для подключения кабеля передачи измерительной информации на внешние устройства. Кондуктометры имеют свободно программируемый аналоговый выход токовых сигналов от 4 до 20 мА (с функцией HART 7 для цифровой связи DCS или контроллера через протокол HART) для передачи измеренных значений на соответствующие регистрирующие устройства; выход RS485.
Общий вид кондуктометра приведен на рисунке 1а. Заводской номер кондуктометра, состоящий из двух латинских букв и 10 арабских цифр, нанесен методом гравировки на металлическом шильде, расположенном на задней панели вторичного преобразователя кондуктометра. Заводской номер датчика состоящий из двух латинских букв и 10 арабских цифр, нанесен типографским способом на клеевую табличку, расположенную на внешней поверхности датчика. Заводской номер кондуктометра присваивается по заводскому номеру вторичного преобразователя. Общий вид места и формата нанесения заводского номера кондуктометра приведен на рисунке 1б. Заводские номера вторичного преобразователя и датчика указываются в паспорте СИ.
Нанесение знака поверки на кондуктометр не предусмотрено.
Пломбирование кондуктометра не предусмотрено.
Место нанесения заводского номера датчика

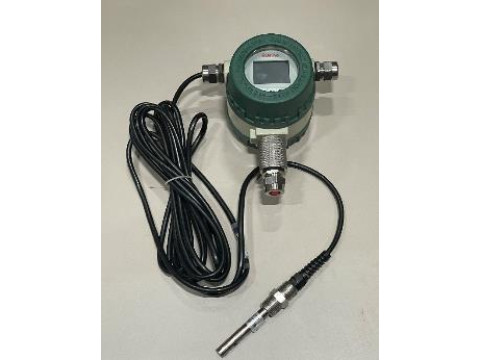

Рисунок 1а - Внешний вид кондуктометров промышленных Cond-100D
SRusino „
Кондуктометр промышленный
Модель: Cond-100D Диапазон:0-2000р5/С1 Питание:24У DC/220VАС Тсмп.:0-501С
Влажность:(95)%ЕН Номер :НА012502 СЭ02
Позиция:
E;::txd lallCTS Дата:2025.02 Серт.:
Hangzhou Analyzer System Integrate
Место и формат нанесения заводского номера
Рисунок 1б - Общий вид задней панели вторичного преобразователя кондуктометра с указанием места и формата нанесения заводского номера
Программное обеспечение
Вторичный преобразователь кондуктометров оснащен встроенным программным обеспечением, осуществляющим его функционирование, выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения, формирования и передачи автоматического отчета, настройки удаленного доступа. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню вторичного преобразователя путем вывода на экран версии программного обеспечения.
Конструктивно кондуктометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки пароля доступа к программному обеспечению контроллера.
Влияние программного обеспечения на метрологические характеристики кондуктометров учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части
программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Ccnd-100D |
|
Номер версии программного обеспечения, не ниже |
RUSINO-231101-0002 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений УЭП, мкСм/см |
от Г10-2 до 2000 |
|
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений УЭП, % |
±1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание: - напряжение, В |
от 90 до 240 |
|
- частота, Гц |
50/60 |
|
- потребляемая мощность, В^А, не более |
20 |
|
Габаритные размеры вторичного преобразователя (контроллера), мм, не более: - длина |
170 |
|
- ширина |
130 |
|
- высота |
178 |
|
Масса вторичного преобразователя (контроллера), кг, не более |
1,6 |
|
Габаритные размеры первичного преобразователя (датчика), мм, не более: - длина |
133,5 |
|
- диаметр |
12 |
|
Масса первичного преобразователя (датчика), кг, не более |
0,25 |
|
Маркировка взрывозащиты |
1Ex db ia IIC T6 Gb |
|
Степень защиты оболочками по ГОСТ 14254-2015: - вторичного преобразователя (контроллера) |
IP65 |
|
- первичного преобразователя (датчика) |
IP68 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации, при температуре менее +40 °С), %, не более - атмосферное давление, кПа |
от -10 до +60 95 от 84 до 106 |
|
Диапазон температур анализируемой среды, °С |
от +5 до +50 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность кондуктометра
|
Наименование |
Обозначение |
Количество |
|
Кондуктометр промышленный |
Cond-100D |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.10 «Проведение измерений» документа «Кондуктометры промышленные Cond-100D. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27.03.2025 г. № 609;
Стандарт предприятия компании HANGZHOU ANALYZER SYSTEM INTEGRATION LIMITED, Китай.
