Комплексы автоматизированного контроля геометрических параметров и подбора пружин рессорного комплекта ВАРД
| Номер в ГРСИ РФ: | 97483-26 |
|---|---|
| Производитель / заявитель: | Сибирский государственный университет путей сообщения (СГУПС), г.Новосибирск |
Комплексы автоматизированного контроля геометрических параметров и подбора пружин рессорного комплекта ВАРД (далее - комплексы) предназначены для измерений высоты, диаметра и отклонения от перпендикулярности оси пружины, диаметра прутка пружины при проведении контроля цилиндрических винтовых пружин тележек подвижного состава железных дорог и определения модели тележки на предприятиях, выполняющих все виды ремонта грузовых вагонов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97483-26 | ||||||||||||||||||||||||
| Действует | по 22.01.2031 | ||||||||||||||||||||||||
| Наименование | Комплексы автоматизированного контроля геометрических параметров и подбора пружин рессорного комплекта | ||||||||||||||||||||||||
| Модель | ВАРД | ||||||||||||||||||||||||
| Приказы |
№98 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 29dc19e0-8911-1219-8fb2-2778df6e4176 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ФГБОУ ВО СГУПС, РОССИЯ, 630049, Новосибирская область, г. Новосибирск, ул. Дуси Ковальчук, д. 191
Поверка
| Методика поверки / информация о поверке |
МП 651-25-028 Государственная система обеспечения единства измерений. Комплексы автоматизированного контроля геометрических параметров и подбора пружин рессорного комплекта ВАРД. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97483-26: Описание типа
2026-97483-26.pdf
|
Скачать | 110.2 КБ | |
|
97483-26: Методика поверки
МП 651-25-028
2026-mp97483-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Комплексы автоматизированного контроля геометрических параметров и подбора пружин рессорного комплекта ВАРД (далее - комплексы) предназначены для измерений высоты, диаметра и отклонения от перпендикулярности оси пружины, диаметра прутка пружины при проведении контроля цилиндрических винтовых пружин тележек подвижного состава железных дорог и определения модели тележки на предприятиях, выполняющих все виды ремонта грузовых вагонов.
Описание
Принцип действия комплекса основан на автоматической фотосъемке пружины на контрастном светящемся фоне с разных ракурсов и анализе получившихся фотоснимков специализированными алгоритмами, результатами работы которых являются значения геометрических параметров контролируемой пружины: высоты, внутреннего и внешнего диаметра, отклонения от перпендикулярности и диаметра прутка. По измеренным параметрам комплекс может определять тип пружины и ее годность. Предусмотрен алгоритм подбора комплектов пружин.
Заводской номер комплекса, состоящий из цифр, наносится на информационную табличку методом печати.
Комплекс состоит из металлической плиты с упорами для расположения пружины, цифровых фотокамер на кронштейнах, светодиодной фоновой подсветки, персонального компьютера с программным обеспечением, защитного внешнего корпуса (опционально).
Нанесение знака поверки на комплексы не предусмотрено.
Фотография общего вида места нанесения заводского номера комплекса представлена на рисунке 1.

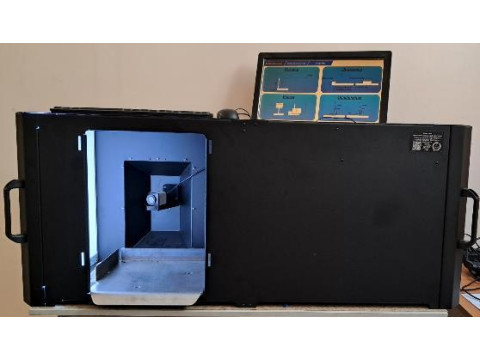

Рисунок 1 - Общий вид и место нанесения заводского номера комплексов автоматизированного контроля геометрических параметров и подбора пружин рессорного комплекта ВАРД
Пломбирование комплекса не предусмотрено.
Программное обеспечение
Программное обеспечение WARD (далее ПО), входящее в состав комплексов, служит для подготовки и настройки комплексов перед проведением контроля геометрических параметров пружин, проведения измерений геометрических параметров пружин, формирования протоколов контроля.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WARD |
|
Номер версии (идентификационный номер) ПО |
1.3 и выше |
|
Цифровой идентификатор ПО |
- |
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нижний предел измерений высоты пружины, мм |
233,0 |
|
Верхний предел измерений высоты пружины, мм |
294,0 |
|
Продолжение таблицы 2 | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений высоты пружины, мм |
±0,3 |
|
Диапазон измерений диаметра пружины, мм |
от 65 до 203 |
|
Пределы допускаемой абсолютной погрешности измерений диаметра пружины, мм |
±0,5 |
|
Диапазон измерений диаметра прутка пружины, мм |
от 14 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений диаметра прутка пружины, мм |
±0,5 |
|
Верхний предел измерений отклонения от перпендикулярности оси пружины, мм |
10 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения от перпендикулярности оси пружины, мм |
±0,5 |
|
Таблица 3 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Длина комплекса, мм, не более |
1180 |
|
Высота комплекса, мм, не более |
421 |
|
Ширина комплекса, мм, не более |
650 |
|
Масса, кг, не более |
70 |
|
Напряжение источника питания, В |
220 ±22 |
|
Частота источника питания, Г ц |
50 ±5 |
|
Температура окружающего воздуха, оС |
от +15 до +35 |
|
Относительная влажность, не более, % |
95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта методом печати.
Комплектность
Таблица 4 - Комплектность комплекса__________________________________________
|
Наименование |
Обозначение |
Количество |
|
Комплекс автоматизированного контроля геометрических параметров и подбора пружин рессорного комплекта |
ВАРД |
1 комплект |
|
Паспорт |
ВМНИ.401163.017 ПС |
1 экз. |
|
Руководство по эксплуатации |
ВМНИ.401163.017 РЭ |
1 экз. |
Сведения о методах измерений
приведены в документе ВМНИ.401163.017 РЭ «Комплекс автоматизированного контроля геометрических параметров и подбора пружин рессорного комплекта ВАРД. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Комплекс автоматизированного контроля геометрических параметров и подбора пружин рессорного комплекта ВАРД. Технические условия ВМНИ.401163.017 ТУ;
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
