Счетчики тепла Экомера СТК

Номер в ГРСИ РФ: 97489-26
Производитель / заявитель: ООО "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "ЭКОМЕРА"), г. Москва
Скачать
97489-26: Описание типа
2026-97489-26.pdf
Скачать 204.9 КБ
97489-26: Методика поверки РТ-МП-1555-442-2025
2026-mp97489-26.pdf
Скачать 2.5 MБ
Нет данных о поставщике
Поверка
Счетчики тепла Экомера СТК поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики тепла Экомера СТК предназначены для измерений тепловой энергии и количества теплоносителя в закрытых системах теплоснабжения.

Информация по Госреестру

Основные данные
Номер по Госреестру 97489-26
Действует по 22.01.2031
Наименование Счетчики тепла
Модель Экомера СТК
Модификации Экомера СТК-15
Экомера СТК-20
Схема условного обозначения: Экомера СТК-2-3-4-5-6, где
-2 – Диаметр условного прохода: - 15–15 мм; - 20–20 мм;
-3 – Канал передачи данных: - И – импульсный аналоговый канал; - RS-485 – канал передачи данных RS-485; - RS-232C – канал передачи данных RS-232C; - MВ – канал передачи данных M-bus; - L – канал передачи данных в сети Lora Wan и Lora; - W – канал передачи данных в сети Wi-Fi и Bluetooth; - N – канал передачи данных в сети сотовой связи (IoT); - Z – канал передачи данных в сети Zigbee;
-4 – Исполнение: - 1, - 2, - 3, - 4;
-5 – Номинальный расход: - 0,6–0,6 м3/ч; - 1,5–1,5 м3/ч; - 2,5–2,5 м3/ч;
-6 – Место установки на трубопроводе: - ПТ – подающий трубопровод; - ОТ – обратный трубопровод.
На испытания представлены:
ЭКОМЕРА СТК-15-И-1-0,6
ЭКОМЕРА СТК-15-2-1,5
ЭКОМЕРА СТК-15-3-0,6
ЭКОМЕРА СТК-15-Z-4-0,6
ЭКОМЕРА СТК-15-N-2-0,6
ЭКОМЕРА СТК-15-L-1-0,6
ЭКОМЕРА СТК-15-MB-3-0,6
ЭКОМЕРА СТК-15-RS485-4-0,6
ЭКОМЕРА СТК-20-N-1-2,5
ЭКОМЕРА СТК-20-2-2,5
ЭКОМЕРА СТК-20-L-3-2,5
ЭКОМЕРА СТК-20-MB-3-2,5
ЭКОМЕРА СТК-20-Z-4-2,5
ЭКОМЕРА СТК-20-И-4-2,5
Приказы
98 от 22.01.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 965bbe51-239d-9233-da6e-da8c4d72ffef
Испытания
Дата Модель Заводской номер
10.11.2025 ЭКОМЕРА СТК-15-И-1-0,6 K240054462
10.11.2025 ЭКОМЕРА СТК-15-2-1,5 K240023067
10.11.2025 ЭКОМЕРА СТК-15-3-0,6 K240020724
10.11.2025 ЭКОМЕРА СТК-15-Z-4-0,6 K240268760
10.11.2025 ЭКОМЕРА СТК-15-N-2-0,6 K240244595
10.11.2025 ЭКОМЕРА СТК-15-L-1-0,6 K240143617
10.11.2025 ЭКОМЕРА СТК-15-MB-3-0,6 K240136193
10.11.2025 ЭКОМЕРА СТК-15-RS485-4-0,6 K240081872
10.11.2025 ЭКОМЕРА СТК-20-N-1-2,5 K240268067
10.11.2025 ЭКОМЕРА СТК-20-2-2,5 K240045956
10.11.2025 ЭКОМЕРА СТК-20-L-3-2,5 K240190041
10.11.2025 ЭКОМЕРА СТК-20-MB-3-2,5 K240142437
10.11.2025 ЭКОМЕРА СТК-20-Z-4-2,5 K240290258
10.11.2025 ЭКОМЕРА СТК-20-И-4-2,5 K240057151
Производитель / Заявитель

ООО «СК «ЭКОМЕРА», РОССИЯ, 121471, г. Москва, ул. Рябиновая, д. 55, стр. 3, помещ. 5-3, ком 2 и 3

Поверка

Методика поверки / информация о поверке
РТ-МП-1555-442-2025 Государственная система обеспечения единства измерений. Счетчики тепла Экомера СТК. Методика поверки (с 22.01.2026)
Межповерочный интервал / Периодичность поверки
4 года
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Счетчики тепла Экомера СТК поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

97489-26: Описание типа
2026-97489-26.pdf
Скачать 204.9 КБ
97489-26: Методика поверки РТ-МП-1555-442-2025
2026-mp97489-26.pdf
Скачать 2.5 MБ

Описание типа

Назначение

Счетчики тепла Экомера СТК предназначены для измерений тепловой энергии и количества теплоносителя в закрытых системах теплоснабжения.

Описание

По конструктивному решению счетчики тепла Экомера СТК (далее - теплосчетчики) относятся к единым теплосчётчикам по классификации ГОСТ Р ЕН 1434-1-2011. Теплосчетчики включают в себя преобразователь расхода, вычислитель и комплект термопреобразователей сопротивления с НСХ Pt 500 по ГОСТ 6651-2009.

Теплосчетчики обеспечивают измерения:

- текущего и суммарного с нарастающим итогом значений объема и значений объемного расхода теплоносителя в трубопроводах;

- текущего значения температуры теплоносителя в трубопроводах;

- текущего значения разности температур теплоносителя в подающем и обратном трубопроводах;

- суммарного с нарастающим итогом значения потребленного (отпущенного) количества тепловой энергии;

- времени работы без превышения измеряемыми величинами допустимых пределов;

- времени работы с превышением измеряемыми величинами допустимых пределов;

- времени работы с остановкой измерений.

На индикаторном устройстве вычислителя отображаются следующие параметры:

- количество тепловой энергии;

- тепловая мощность;

- объемный расход теплоносителя в подающем трубопроводе;

- объем теплоносителя в подающем трубопроводе;

- температура теплоносителя в подающем и обратном трубопроводах;

- разность температур теплоносителя в подающем и обратном трубопроводах;

- текущее время;

- текущая дата.

Емкость архива теплосчетчиков составляет:

- 60 суток - часового;

- 12 месяцев - суточного;

- 38 месяцев месячного.

В архиве энергонезависимой памяти теплосчетчиков хранятся результаты измерений, диагностическая информация и накапливаются следующие интервалы времени:

- время штатной работы теплосчетчиков;

- время действий нештатных ситуаций.

Время хранения архивных данных не ограничено.

Конструкция теплосчетчиков обеспечивает съем данных:

- через оптический интерфейс посредством оптической считывающей головки;

- визуально с ЖКИ теплосчетчиков.

Опционально теплосчетчики позволяют передавать данные через интерфейсы в централизованную систему учета.

К данному типу теплосчетчиков относятся две модификации: Экомера СТК-15 и Экомера СТК-20, отличающиеся друг от друга диаметром условного прохода. Теплосчетчики имеет несколько вариантов исполнения корпуса вычислителя, имеющих одинаковое схемотехническое решение и программное обеспечение, но отличающихся формой и размером корпуса, не влияющих на метрологические характеристики.

Теплосчетчик может устанавливаться на подающем или обратном трубопроводе.

Принцип работы теплосчетчиков основан на измерении расхода, объема, температуры в трубопроводах и последующем определении тепловой энергии путем обработки результатов измерений. Значение давления устанавливается программно.

Схема условного обозначения приведена в таблице 1.

Таблица 1 - Схема условного обозначения

Счетчик тепла Экомера СТК

- 15

- И

-1

- 1,5

- ОТ

ТУ 26.51.52-009-42847680

2024

1

2

3

4

5

6

где 1) Наименование - счетчик тепла Экомера СТК

2) Диаметр условного прохода:

- 15-15 мм;

- 20-20 мм.

3) Канал передачи данных:

- И - импульсный аналоговый канал;

- RS-485 - канал передачи данных RS-485;

- RS-232C - канал передачи данных RS-232C;

- МВ - канал передачи данных M-bus;

- L - канал передачи данных в сети Lora Wan и Lora;

- W - канал передачи данных в сети Wi-Fi и Bluetooth;

- N - канал передачи данных в сети сотовой связи (IoT);

- Z - канал передачи данных в сети Zigbee.

4) Исполнение (рисунок 1):

- 1

- 2

- 3

- 4

4) Номинальный расход:

- 0,6-0,6 м3/ч;

- 1,5-1,5 м3/ч;

- 2,5-2,5 м3/ч.

5) Место установки на трубопроводе:

- ПТ - подающий трубопровод;

- ОТ - обратный трубопровод.

Код исполнения на приборе может быть сокращен до 3 пунктов. Полный код исполнения указывается в руководстве по эксплуатации на теплосчетчик.

Общий вид теплосчетчиков представлен на рисунке 1.

При условии сохранения основной информации, на лицевую панель вычислителя может быть нанесена дополнительная информация и/или логотип заказчика.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносится любым технологическим способом, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам на лицевую панель, и/или на индивидуальную этикетку, приклеенную к корпусу теплосчетчика. Заводской номер может быть нанесен в виде штрих-кода или QR-кода. (рисунок 1).

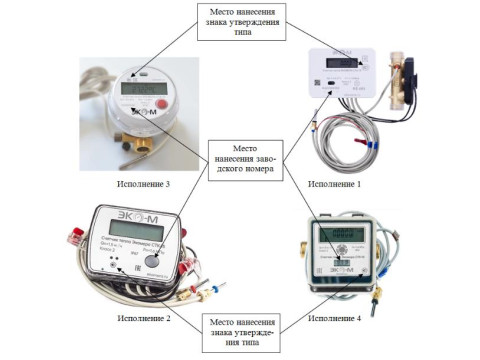

Рисунок 1 - Общий вид средства измерений

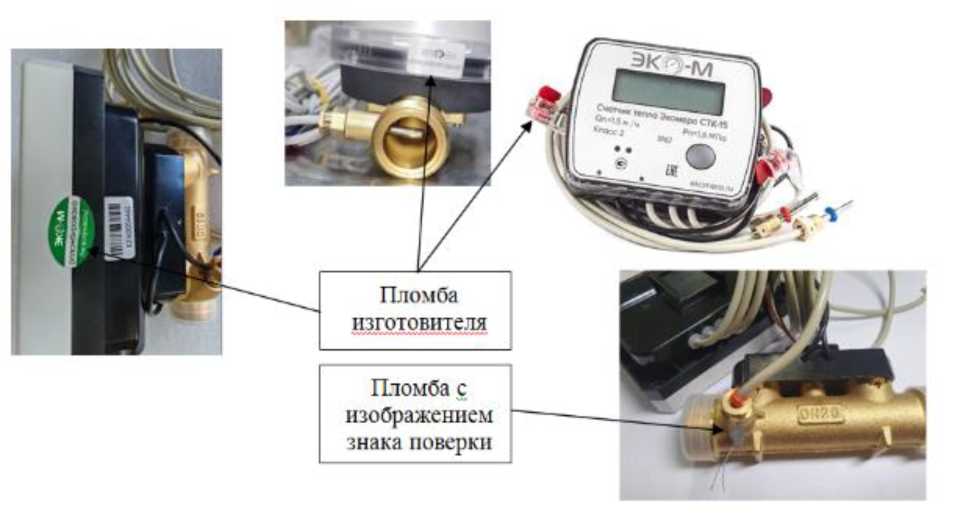

Защита от несанкционированного доступа осуществляется путём пломбирования корпуса вычислителя одноразовыми пломбами предприятия изготовителя и мест установки в расходомер комплекта термопреобразователей сопротивления с помощью пломб с изображением знака поверки (рисунок 2), вскрытие которых невозможно без их повреждения.

Пломба изготовителя

Пломба с изображением знака поверки

Рисунок 2 - Места маркировки и пломбирования

Программное обеспечение

Программное обеспечение (ПО) теплосчетчиков встроенное, неперезагружаемое.

ПО теплосчетчиков разделено на метрологически значимую часть и метрологически незначимую часть. К метрологически значимой части относятся программные модули, выполняющие функции сбора, передачи, обработки, хранения и представления измерительной информации. К метрологически не значимой части относятся программные модули меню теплосчетчиков, формата отображения данных, структуры коммуникационного протокола.

Теплосчетчики могут дополнительно комплектоваться системой дистанционной передачи данных через интерфейсы типа RS-485, RS-232C и через каналы беспроводной связи (радиоканалы) посредством радиомодуля и энергоэффективных сетей дальнего радиуса действия.

Конструкция теплосчетчиков обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации (теплосчетчик программируется только в условиях предприятия-изготовителя). В пользовательском и связном интерфейсах теплосчетчиков отсутствуют процедуры модификации ПО и накопленных архивов.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

аблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

U_

Номер версии (идентификационный номер) ПО

не ниже 9.1

Цифровой идентификатор ПО

-

Технические характеристики

аблица 3 - Метрологические характеристики

Наименование характеристики

Значение

СТК-15

СТК-20

Диаметр условного прохода (DN)

15

20

Минимальный объемный расход, Gmin, м3/ч

0,

03

0,05

Номинальный объемный расход, Gn, м3/ч

0,6

1,5

2,5

Максимальный объемный расход, Gmax, м3/ч

1,2

3,0

5,0

Порог чувствительности, м3/ч

0,004

0,004

0,006

Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя класса 2 по

ГОСТ Р ЕН 1434-1-2011, %

±(2+0,02^Gmax/G), но не более ±5 %

Диапазон измерений температуры жидкости (теплоносителя), °C

от 4 до 95

Пределы допускаемой абсолютной погрешности измерений температуры жидкости (теплоносителя), °C

±(0,6+0,0044)

Диапазон измерений разности температур жидкости (теплоносителя), °C

от 3 до 90

Пределы допускаемой относительной погрешности измерений разности температур жидкости (теплоносителя), %

±(0,5+3^Atmin/A t)

Пределы допускаемой относительной погрешности измерений тепловой энергии, %

±(3+4^Atmin ZAt+0,02-Gmax/G)

Пределы допускаемой относительной погрешности измерений суточного хода часов, %

±0,01

G - измеренное значение расхода жидкости, м3/ч; dtmin - наименьшая разность температур, °C;

4t - измеренное значение разности температур, °C; t - измеренное значение температуры, °C.

аблица 4 -Технические характеристики

Наименование характеристики

Значение

Рабочее давление, МПа, не более

1,6

Условия эксплуатации:

- температура окружающей среды, оС

- относительная влажность, %, не более

- атмосферное давление, кПа

от +5 до +50 95 от 84 до 106,7

Напряжение питания постоянного тока от встроенного элемента, В

3,6

Масса, кг, не более - СТК-15 - СТК-20

1,7

2,0

Класс защиты по ГОСТ 14254-2015

IP 67

аблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

12

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель вычислителя любым технологическим способом, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам (рисунок 1).

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Счетчик тепла Экомера СТК

Согласно таблицы 1

1 шт.

-

Комплект монтажных частей и принадлежностей

-

1 шт.*

-

Комплект резьбовых соединителей

-

1 шт.

Монтажная пробка

-

1 шт.

Руководство по эксплуатации

РЭ

1 зкэ.

-

* - при согласовании условий в договоре на поставку

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

Приказ Минстроя России от 17.03.2014 № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 1);

Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры» (часть 2);

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.52-009-42847680-2024 Счетчики тепла Экомера СТК. Технические условия.
