Резервуары горизонтальные стальные РГ
| Номер в ГРСИ РФ: | 97491-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО «АЗС ЭКСПРЕСС», г. Пермь |
|
97491-26: Описание типа
2026-97491-26.pdf
|
Скачать | 138.2 КБ |
Резервуары горизонтальные стальные РГ (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их хранения, приема и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97491-26 | |||||||||
| Действует | по 22.01.2031 | |||||||||
| Наименование | Резервуары горизонтальные стальные | |||||||||
| Модель | РГ | |||||||||
| Модификации |
Структура условного обозначения модификаций: РГXX1–ХХ2/Х3, где XX1 - Резервуар горизонтальный стальной (C-одностенный, СД-двустенный); ХХ2 - Номинальная вместимость, м3 Х3 - Количество камер. На испытания представлены: РГСД–15/3 |
|||||||||
| Приказы |
№98 от
22.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 883a3820-7a9d-94a2-f948-c3d70a1529aa | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «АЗС ЭКСПРЕСС», РОССИЯ, 614077, Пермский край, г.о. Пермский, г. Пермь, б-р Гагарина, дом 58В, квартира 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97491-26: Описание типа
2026-97491-26.pdf
|
Скачать | 138.2 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные РГ (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их хранения, приема и отпуска.
Описание
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные, горизонтальные, цилиндрические, одностенные или двустенные емкости с коническими, сферическими или плоскими днищами и горловиной, имеющие от одной до четырех камер. Резервуары оборудованы технологическими люками и приемо-раздаточными патрубками. Конструкция резервуаров предусматривает наземную установку.
Заводские номера наносятся в цифровом формате типографским способом в паспорт резервуара и на маркировочную табличку резервуара методом лазерной гравировки.
Общий вид резервуаров представлен на рисунке 2. Внешний вид маркировочной таблички, место нанесения знака утверждения типа и место нанесения заводского номера представлены на рисунке 3.
Структура условного обозначения модификаций резервуаров представлена на рисунке 1.
РГХХ-ХХ/Х
Количество камер
Номинальная вместимость, м3
Резервуар горизонтальный стальной (C-одностенный, СД-двустенный)
Рисунок 1 - Структура условного обозначения модификаций резервуаров

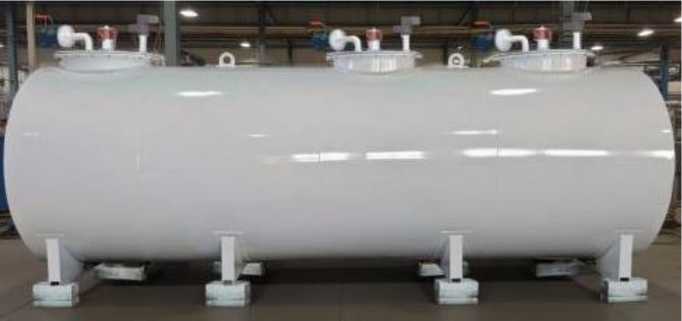

Рисунок 2 - Общий вид резервуаров
Место нанесения знака утверждения типа
Место нанесения заводского номера

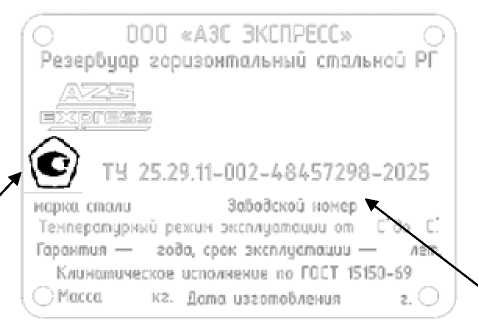

Рисунок 3 - Внешний вид маркировочной таблички, место нанесения знака утверждения типа и место нанесения заводского номера
Нанесение знака поверки на средство измерений не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Номинальная вместимость, м3 |
10 |
15 |
20 |
30 |
40 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара объемным методом, % |
±0,25 | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Количество камер |
1, 2 |
1, 2, 3 |
1, 2, 3,4 |
1, 2, 3,4 |
1, 2, 3,4 |
|
Вместимость камер, м3 |
10, |
15, |
20, |
30, |
40, |
|
5+5 |
10+5, |
10+10, |
15+15, |
20+20, | |
|
5+5+5 |
15+5, |
20+10, |
25+15, | ||
|
10+5+5, |
25+5, |
30+10, | |||
|
5+5+5+5 |
10+10+10, |
20+10+10, | |||
|
15+10+5, |
10+10+10+10, | ||||
|
10+10+5+5 |
15+10+10+5 | ||||
|
Габаритные размеры, мм, не более | |||||
|
- длина |
6500 |
7300 |
11000 |
13500 |
15900 |
|
- ширина |
2200 |
2200 |
2200 |
2200 |
2200 |
|
- высота |
2550 |
2550 |
2550 |
2550 |
2550 |
|
Условия эксплуатации для всех модификаций: | |||||
|
- температура окружающей среды при эксплуатации, °С |
от -60 до +40 | ||||
|
- относительная влажность воздуха, %, не более |
98 | ||||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной гравировки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование и условные обозначения |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГХХ-ХХ/Х |
1 шт. |
|
Резервуар горизонтальный стальной РГ. Паспорт |
РГ ПС |
1 экз. |
|
Резервуар горизонтальный стальной РГ. Руководство по эксплуатации |
РГ РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 25.29.11-002-48457298-2025 «Резервуары горизонтальные стальные РГ. Технические условия».
