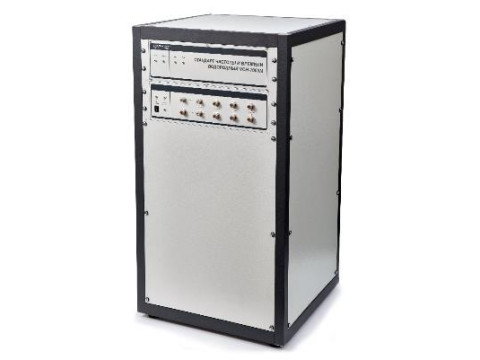

Стандарты частоты и времени водородные VCH-1003М
| Номер в ГРСИ РФ: | 97496-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Время-Ч", г.Нижний Новгород |
Стандарты частоты и времени водородные VCH-1003M (далее - стандарты) предназначены для формирования и выдачи высокостабильных спектрально чистых синусоидальных сигналов частотой 5, 10 и 100 МГц, а также импульсных сигналов времени (шкала времени) с периодом 1 с, и могут применяться в качестве эталона для поверки средств измерений времени и частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97496-26 | ||||||
| Действует | по 22.01.2031 | ||||||
| Наименование | Стандарты частоты и времени водородные | ||||||
| Модель | VCH-1003М | ||||||
| Приказы |
№98 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | eff29416-4df6-5c76-f1eb-179f31f6edcf | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Время-Ч», РОССИЯ, 603105, Нижегородская область, г.о. город Нижний Новгород, г. Нижний Новгород, ул. Ошарская, д. 67, помещ. П10
Поверка
| Методика поверки / информация о поверке |
ЯКУР.411141.032МП Государственная система обеспечения единства измерений. Стандарты частоты и времени водородные VCH-1003М. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97496-26: Описание типа
2026-97496-26.pdf
|
Скачать | 128.3 КБ | |
|
97496-26: Методика поверки
ЯКУР.411141.032МП
2026-mp97496-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Стандарты частоты и времени водородные VCH-1003M (далее - стандарты) предназначены для формирования и выдачи высокостабильных спектрально чистых синусоидальных сигналов частотой 5, 10 и 100 МГц, а также импульсных сигналов времени (шкала времени) с периодом 1 с, и могут применяться в качестве эталона для поверки средств измерений времени и частоты.
Описание
Принцип действия стандартов основан на фазовой синхронизации сигнала внутреннего кварцевого генератора по сигналу, воспроизводимому квантовым водородным генератором, при этом нестабильность резонансной частоты сверхвысокочастотного резонатора квантового водородного генератора, определяющая нестабильность частоты стандартов на длительных интервалах времени измерений (более 1 суток), устраняется путем автоматической настройки частоты резонатора на вершину спектральной линии излучения атомов водорода.
Блок автоматической подстройки частоты (АПЧ) обеспечивает формирование выходных сигналов стандартов с помощью фазовой автоподстройки частоты (ФАПЧ) кварцевого генератора 5 МГц по сигналу квантового водородного генератора. Кроме того, блок АПЧ содержит узлы системы автономной настройки резонатора, которая использует метод модуляции частоты резонатора. Частота резонатора квантового водородного генератора модулируется переключением напряжения на варикапе, что приводит к появлению амплитудной модуляции в сигнале генерации квантового водородного генератора при расстройке резонатора. Суть метода состоит в том, что сигнал ошибки, несущий информацию о расстройке резонатора, выявляется при синхронном детектировании преобразованного сигнала квантового водородного генератора, а опорным является сигнал модуляции (прямоугольной формы) частоты резонатора.
Конструктивно стандарт выполнен в виде моноблока.
Заводской номер наносится в виде наклейки на панель стандарта и представляет собой последовательность цифр.

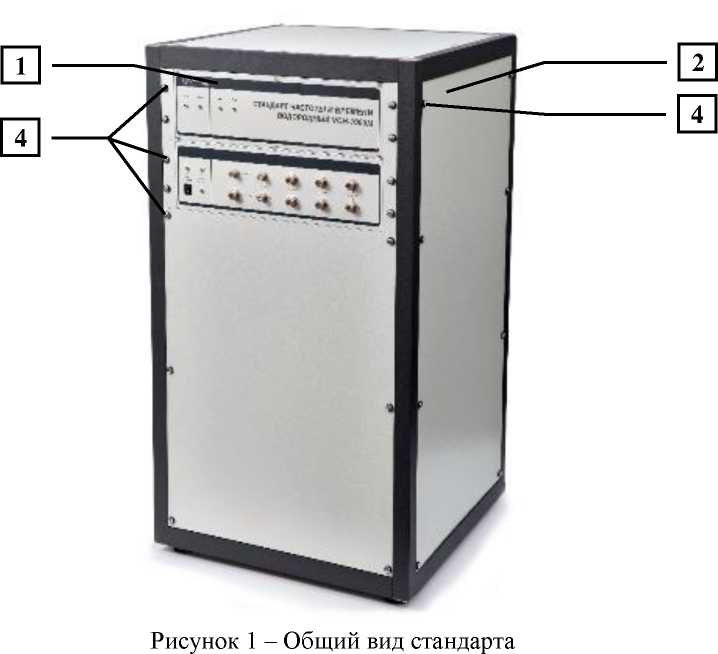

Общий вид стандарта, вид задней панели стандарта, обозначение места нанесения знака утверждения типа, места нанесения знака поверки, места нанесения заводского номера и схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2:
1 - Место нанесения знака утверждения типа
2 - Место нанесения знака поверки
3 - Место нанесения заводского номера
4 - Места пломбировки от несанкционированного доступа
3
4

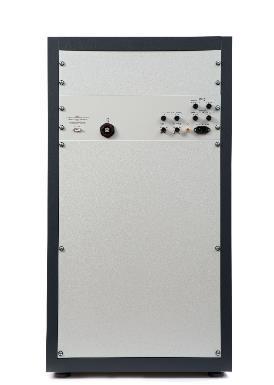

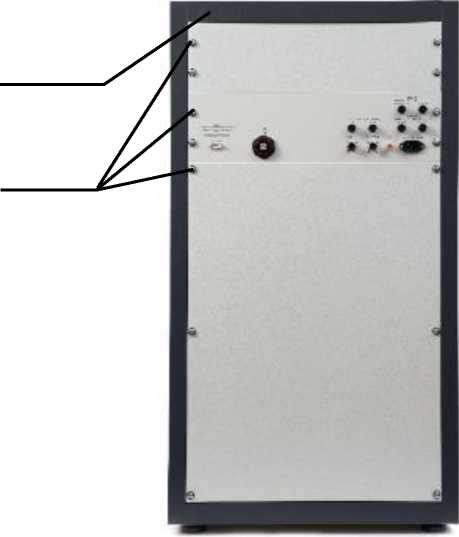

Рисунок 2 - Вид задней панели стандарта
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее - ПО) стандарта представляет программный продукт - программа «Стандарт частоты и времени водородный».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Стандарт частоты и времени водородный |
|
Номер версии (идентификационный номер) ПО |
1.24.02.146.2 |
|
Цифровой идентификатор ПО |
0a727f11 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC-32 |
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения частот выходных синусоидальных сигналов, Гц |
5-106; 10-106; 100-106 |
|
Среднеквадратическое значение напряжение выходных синусоидальных сигналов частотой 5; 10 и 100 МГц на нагрузке (50±0,5) Ом, В |
от 0,8 до 1,2 |
|
Параметры импульсных сигналов с периодом 1 с (шкалы времени): - полярность - амплитуда на нагрузке (50±0,5) Ом, В - период следования импульсов, с - длительность фронта импульсов, нс, не более - длительность импульсов, мкс - погрешность синхронизации, нс, не более |
положительная от 2,5 до 5 1±Ь10-6 3 от 10 до 20 25 |
|
Пределы допускаемой основной относительной погрешности по частоте при выпуске из производства |
+3Д10-13 |
|
Пределы допускаемой основной относительной погрешности по частоте на интервале между поверками |
+1Д10-12 |
|
Пределы допускаемого среднего относительного изменения частоты (дрейф) за интервал времени измерений 1 сутки: - при выпуске - через год непрерывной работы |
+2Д10-15 +3Д10-16 |
|
Пределы допускаемой относительной погрешности воспроизведения частоты от включения к включению |
+5Д10-14 |
|
Пределы допускаемой дополнительной относительной погрешности по частоте при изменении внешнего магнитного поля на 1 Эрстед |
+5Д10-15 |
|
Пределы допускаемой дополнительной относительной погрешности по частоте при изменении температуры окружающей среды на ±1 °С |
±1,540-15 |
|
Нестабильность частоты выходных синусоидальных сигналов частотой 5 МГц (среднее квадратическое относительное двухвыборочное отклонение частоты) после времени установления рабочего режима, не более: - для интервала времени измерений 1 с - для интервала времени измерений 10 с - для интервала времени измерений 100 с - для интервала времени измерений 1000 с - для интервала времени измерений 1 час 1 - для интервала времени измерений 1 сутки 1 |
1,540-13 2,540-14 6Д10-15 2Д10-15 1,540-15 5Д10-16 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Спектральная плотность мощности фазовых шумов в спектре выходного | |
|
сигнала, дБ/Гц, не более: | |
|
для сигнала частотой 5 МГц | |
|
- на частоте отстройки 1 Гц |
-118 |
|
- на частоте отстройки 10 Гц |
-135 |
|
- на частоте отстройки 100 Гц |
-149 |
|
- на частоте отстройки 1 кГц |
-156 |
|
- на частоте отстройки 10 кГц |
-158 |
|
- на частоте отстройки 100 кГц |
-158 |
|
для сигнала частотой 10 МГц | |
|
- на частоте отстройки 1 Гц |
-112 |
|
- на частоте отстройки 10 Гц |
-129 |
|
- на частоте отстройки 100 Гц |
-143 |
|
- на частоте отстройки 1 кГц |
-149 |
|
- на частоте отстройки 10 кГц |
-150 |
|
- на частоте отстройки 100 кГц |
-150 |
|
для сигнала частотой 100 МГц | |
|
- на частоте отстройки 1 Гц |
-92 |
|
- на частоте отстройки 10 Гц |
-109 |
|
- на частоте отстройки 100 Гц |
-122 |
|
- на частоте отстройки 1 кГц |
-122 |
|
- на частоте отстройки 10 кГц |
-152 |
|
- на частоте отстройки 100 кГц |
-152 |
|
Уровень гармонических составляющих в спектре выходного сигнала | |
|
5 МГц, дБ, не более |
-30 |
|
Уровень негармонических составляющих при отстройке от несущей в | |
|
пределах от 10 Гц до 10 кГц в спектре выходного сигнала 5 МГц, дБ, не более |
-100 |
|
Диапазон коррекции частоты при разрешающей способности коррекции | |
|
частоты (1,0±0,3) 10-16 |
1,0-10—10±1,0-10-12 |
|
Номинальные значения частот, измеряемых компаратором, встроенным в стандарт частоты и времени, Гц |
5-106; 10-106; 100-106 |
|
Вносимая компаратором нестабильность частоты (среднее квадратическое относительное двухвыборочное отклонение частоты) в полосе пропускания флуктуаций 10 Гц, не более: - для интервала времени измерений 1 с - для интервала времени измерений 10 с - для интервала времени измерений 100 с 1 2 - для интервала времени измерений 1 час 2 |
1,0М0-13 1,0М0-14 1,5М0-15 5,0М0-16 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В |
от 198 до 242 от 22 до 30 |
|
Потребляемая мощность: - от сети питания переменного тока частотой (50±1) Гц, В-А, не более - от источника постоянного тока, Вт, не более |
150 100 |
|
Масса, кг, не более - без транспортной тары - в транспортной таре |
105 190 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
550x1010x550 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при температуре воздуха 25 °С, % |
от +15 до +25 от 84 до 106 (от 630 до 795) от 30 до 80 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при температуре воздуха 25 °С, % |
от +10 до +35 от 70 до 106,7 (от 537 до 800) до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель стандарта методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количеств о |
|
Стандарт частоты и времени водородный Ч1-1003М |
- |
1 шт. |
|
Кабель питания |
EU IEC C13 |
1 шт. |
|
Кабель RS-232 |
ЯКУР.685670.026-01 |
1 шт. |
|
Кабель интерфейсный |
USB 2.0 A-B V 2.0 |
1 шт. |
|
Переход интерфейсный |
UC232R-10 |
1 шт. |
|
Комплект запасных частей инструмента и принадлежностей одиночный (ЗИП-О) |
1 шт. | |
|
Руководство по эксплуатации |
ЯКУР.411141.032РЭ |
1 экз. |
|
Руководство оператора |
RU^^P^H^ 34 01 |
1 экз. |
|
Методика поверки |
1 экз. | |
|
Формуляр |
ЯКУР.411141.032ФО |
1 экз. |
|
Персональный компьютер |
1 шт. | |
|
Программное обеспечение стандарта частоты и времени водородного VCH-1003M |
Ш.ЯКУР.00211-01 90 01 |
1 шт. |
|
Упаковка |
ЯКУР.411915.066 |
1 шт. |
|
Рым-болт М12 019 |
ГОСТ 4751-73 |
4 шт. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» документа «Стандарт частоты и времени водородный VCH-1003M. Руководство по эксплуатации. ЯКУР.411141.032РЭ».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты.
