Вискозиметры ПРОМТ
| Номер в ГРСИ РФ: | 97498-26 |
|---|---|
| Категория: | Вискозиметры |
| Производитель / заявитель: | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
Вискозиметры ПРОМТ (далее - вискозиметры) предназначены для определения условной вязкости (времени истечения) лакокрасочных и относящихся к ним продуктов -ньютоновских или приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т.п.).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97498-26 | |||||||||
| Действует | по 26.01.2031 | |||||||||
| Наименование | Вискозиметры | |||||||||
| Модель | ПРОМТ | |||||||||
| Модификации |
ПРОМТ ВЗ-246 ПРОМТ ВЗ-4 |
|||||||||
| Приказы |
№109 от
26.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6cc31d94-0d05-a885-1a76-d1c04a9ace72 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НТЦ «Промтехнологии», РОССИЯ, 198152, г. Санкт-Петербург, ул. Краснопутиловская, д. 69, Литер А, Ч. Пом. 33Н, оф. 616.1
Поверка
| Методика поверки / информация о поверке |
МП 1600-0809-2025 Государственная система обеспечения единства измерений. Вискозиметры ПРОМТ. Методика поверки
(с 26.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97498-26: Описание типа
2026-97498-26.pdf
|
Скачать | 130 КБ | |
|
97498-26: Методика поверки
МП 1600-0809-2025
2026-mp97498-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Вискозиметры ПРОМТ (далее - вискозиметры) предназначены для определения условной вязкости (времени истечения) лакокрасочных и относящихся к ним продуктов -ньютоновских или приближающихся к ним по свойствам жидкостей (смолы, полимерные дисперсии и т.п.).
Описание
Вискозиметр представляет собой алюминиевый резервуар с внутренней поверхностью цилиндрической формы, переходящей снизу в полый конус, с закрепленным сменным соплом из нержавеющей стали. Сменное сопло закрепляется с помощью прижимной гайки. Сопла вискозиметров не являются взаимозаменяемыми даже в рамках одной модификации.
В верхней части вискозиметра закреплен фланец с кольцевым желобком для слива излишков испытуемых материалов.
Вискозиметры ПРОМТ выпускаются в двух модификациях - ПРОМТ ВЗ-246, ПРОМТ ВЗ-4, которые отличаются друг от друга метрологическими, техническими характеристиками и комплектацией.
Вискозиметр модификации ПРОМТ ВЗ-246 представляет собой резервуар с внутренней цилиндрической формы, переходящей снизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм.
Вискозиметры модификации ПРОМТ ВЗ-4 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с закрепленным сменным соплом диаметром 4 мм.
Общий вид вискозиметров ПРОМТ представлен на рисунке 1.
В зависимости от комплектации вискозиметр может устанавливаться на штатив, опору с регулируемыми ножками или в фиксирующие кольцо с ручкой (рисунок 2).
а)
б)
в)

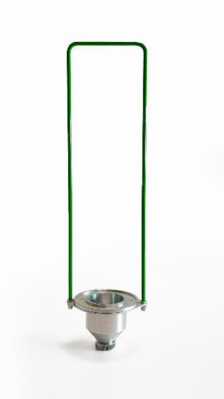

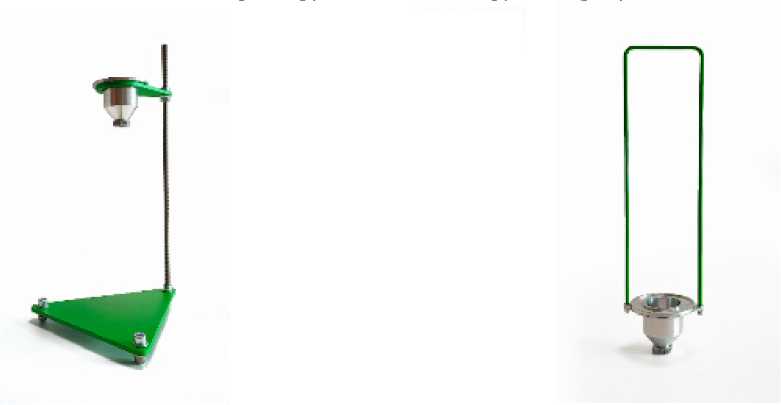

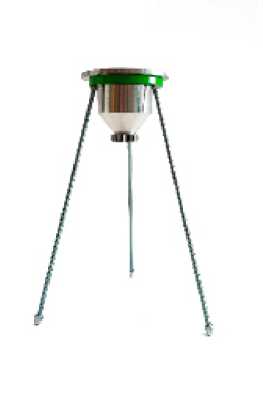

Рисунок 2 - Способы установки вискозиметров ПРОМТ а) штатив, б) опора с регулируемыми ножками, в) фиксирующие кольцо с ручкой

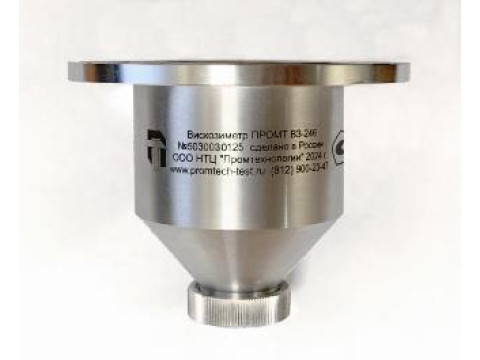

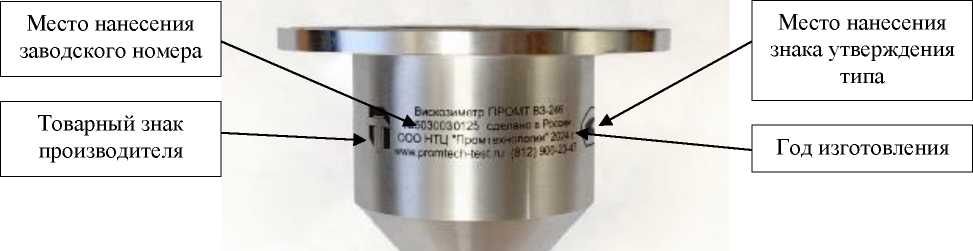

Рисунок 1 - Общий вид вискозиметра ПРОМТ
Принцип действия вискозиметра основан на определении времени истечения в секундах определенного объема испытуемой жидкости через калиброванное отверстие сопла - условной вязкости испытуемого материала при температуре испытаний.
Кинематическая вязкость испытуемой жидкости при температуре (20 ± 0,2) °С может быть определена по эмпирическим формулам, графикам и таблицам в зависимости от времени истечения.
Заводской номер вискозиметра в формате цифрового обозначения наносится методом гравировки на внешнюю поверхность цилиндрической части корпуса. Место нанесения заводского номера указано на рисунке 1. Конструкцией вискозиметра не предусмотрена пломбировка корпуса и нанесение знака поверки.
Технические характеристики
Метрологические и технические характеристики вискозиметров приведены в таблицах 1 - 3.
Таблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Вместимость резервуара, см3 |
100 ± 1 |
|
Диапазон времени истечения, с: ПРОМТ ВЗ-4 ПРОМТ ВЗ-246: - сопло диаметром 2 мм; - сопло диаметром 4 мм; - сопло диаметром 6 мм |
от 12 до 200 от 70 до 300 от 12 до 200 от 20 до 200 |
|
Пределы допускаемой основной относительной погрешности измерения времени истечения, % |
±3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр отверстия сопла, мм: ПРОМТ ВЗ-4 ПРОМТ ВЗ-246: - сопло диаметром 2 мм; - сопло диаметром 4 мм; - сопло диаметром 6 мм |
4,000 ± 0,015 2,000 ± 0,012 4,000 ± 0,015 6,000 ± 0,015 |
|
Высота сопла, мм |
4,000 ± 0,015 |
|
Габаритные размеры (без упаковки и крепления), мм, не более: - внешний диаметр - высота |
92 72 |
|
Масса (без упаковки и крепления), кг, не более |
0,41 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 45 до 80 от 80 до 104 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
6000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится методом гравировки на внешнюю поверхность цилиндрической части корпуса и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность поставки анализаторов электропроводности ЕС3000
|
Наименование |
Количество, шт./экз. |
|
Вискозиметр ПРОМТ |
1 |
|
Сопло диаметром 2 мм |
по заказу |
|
Сопло диаметром 4 мм |
1 |
|
Сопло диаметром 6 мм |
по заказу |
|
Ножки с крепежом |
по заказу |
|
Ручка с крепежом |
по заказу |
|
Штатив |
по заказу |
|
Упаковочная тара |
1 |
|
Руководство по эксплуатации совмещенное с паспортом ПРВМ.503.00.001 РЭ |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 05 ноября 2022 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»
ПРВМ.414117.001 ТУ:2024 Вискозиметры ПРОМТ. Технические условия
