Системы для измерений длины труб в технологическом потоке ИДТ-5
| Номер в ГРСИ РФ: | 97502-26 |
|---|---|
| Производитель / заявитель: | ОАО "Северский трубный завод", г.Полевской |
Системы для измерений длины труб в технологическом потоке ИДТ-5 (далее -системы) предназначены для измерений длины труб в автоматическом режиме.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97502-26 | ||||||||||||
| Наименование | Системы для измерений длины труб в технологическом потоке | ||||||||||||
| Модель | ИДТ-5 | ||||||||||||
| Приказы |
№109 от
26.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | f5363fcf-2d0b-54c0-ed9f-7debfcba1522 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
(АО «СТЗ», РОССИЯ, 620075, Свердловская область, г. Полевской, ул. Вершинина, д. 7
Поверка
| Методика поверки / информация о поверке |
МП 44-233-2025 Государственная система обеспечения единства измерений. Системы для измерений длины труб в технологическом потоке ИДТ-5. Методика поверки
(с 26.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97502-26: Описание типа
2026-97502-26.pdf
|
Скачать | 188.8 КБ | |
|
97502-26: Методика поверки
МП 44-233-2025
2026-mp97502-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Системы для измерений длины труб в технологическом потоке ИДТ-5 (далее -системы) предназначены для измерений длины труб в автоматическом режиме.
Описание
Конструктивно системы состоят из лазерных датчиков, смонтированных на стойках, грузоподъемной платформы, комплекса управления и сбора данных.
Принцип действия систем основан на использовании метода оптического бесконтактного измерения расстояния до торцов трубы в момент подъема трубы посредством четырех лазерных датчиков, которые установлены попарно с каждой стороны грузоподъемной платформы с последующим вычислением длины трубы.
Стойки снабжены каретками с винтовым механизмом для установки пространственного положения лазерных датчиков по трем осям. Комплекс управления и сбора данных состоит из программируемого логического контроллера (далее - ПЛК) SIEMENS S7-1500, шкафа для ПЛК и коммутационной аппаратуры, панели оператора и автоматизированного рабочего места (далее - АРМ) оператора с персональным компьютером (далее - ПК). Управление измерениями осуществляется с ПК АРМ оператора, контроль и настройка измерений осуществляется с панели оператора, установленной на двери шкафа управления контроллера.
К средствам измерений данного типа относятся:
- система для измерений длины труб в технологическом потоке ИДТ-5, зав. № 01;
- система для измерений длины труб в технологическом потоке ИДТ-5, зав. № 02;
- система для измерений длины труб в технологическом потоке ИДТ-5, зав. № 04.
Заводские номера систем в цифровом формате указываются методом типографской печати на маркировочной табличке, расположенной на передней части шкафа для ПЛК и коммутационной аппаратуры.
Пломбирование систем не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид составных частей систем c обозначением места нанесения заводского номера представлен на рисунке 1.
Место нанесения
заводского номера
• t> V
• 3 U
■63

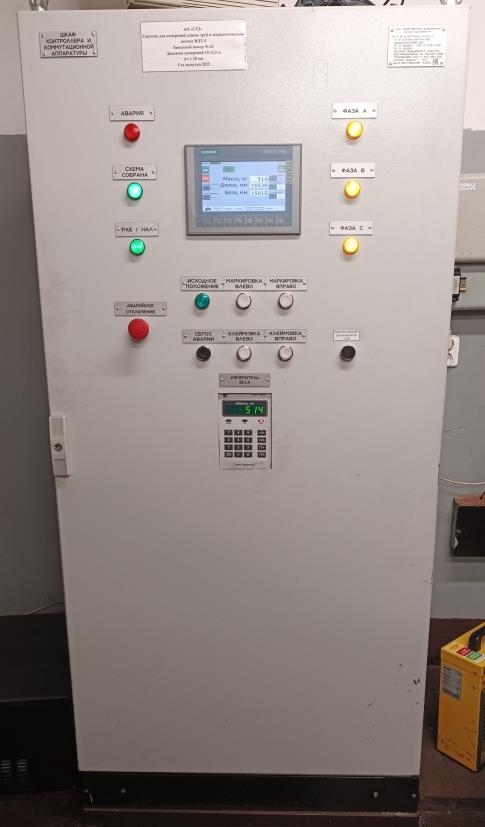

а) Шкаф контроллера с

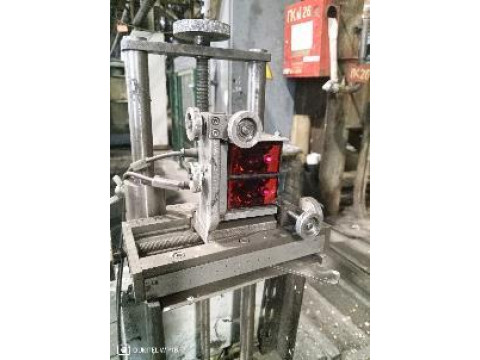

б) Лазерные датчики
коммутационной
аппаратурой

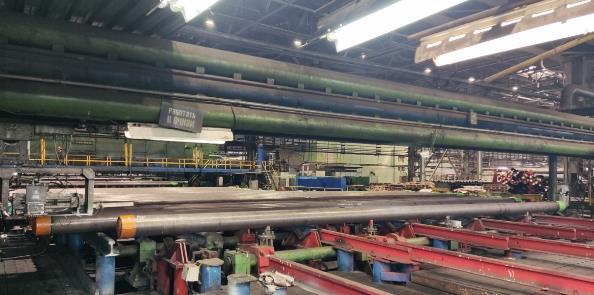

в) Общий вид системы
Рисунок 1 - Общий вид составных частей систем с обозначением места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) систем представляет собой ПО ПЛК SIEMENS S7-1500.
ПО ПЛК предназначено для сбора и обработки результатов измерений лазерных датчиков, а также для обмена данными с верхним уровнем управления линией. ПО установлено на контроллере. Уровень защиты ПО ПЛК «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО ПЛК указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО ПЛК
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
TIA Portal |
|
Номер версии (идентификационный номер) ПО |
17 |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины, м |
от 8 до 12,5* |
|
Пределы допускаемой абсолютной погрешности измерений длины, мм |
±20 |
|
Цена единицы наименьшего разряда, мм |
1 |
|
* Для системы с зав. № 02 диапазон измерений длины составляет от 10 до 12,5 м | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр контролируемых труб, мм |
от 200 до 350 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
16900 3000 3620 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от +15 до +30 80 |
|
Параметры электрического питания: - номинальная частота переменного тока, Гц - номинальное напряжение питания, В |
50 380 |
|
Масса, кг, не более |
5700 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система для измерения длины труб в технологическом потоке |
ИДТ-5 |
1 шт. |
|
Руководство по эксплуатации |
ЭР.03.06.21.3-ЭА.И1 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Использование по назначению» документа ЭР.03.06.21.3-ЭА.И1 «Система для измерений длины труб в технологическом потоке ИДТ-5. Руководство по эксплуатации».
Нормативные документы
Локальная поверочная схема для средств измерений длины в области измерений длины труб в технологическом потоке, утвержденная АО «СТЗ» 20 мая 2025 г.
