Штангенрейсмасы Miyamotometrology
| Номер в ГРСИ РФ: | 97504-26 |
|---|---|
| Категория: | Штангенрейсмасы |
| Производитель / заявитель: | ООО «ИНСТРУМЕНТ», г. Нижний Новгород |
Штангенрейсмасы Miyamotometrology (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97504-26 | ||||||||||||||||||||||||||||||
| Действует | по 26.01.2031 | ||||||||||||||||||||||||||||||
| Наименование | Штангенрейсмасы | ||||||||||||||||||||||||||||||
| Модель | Miyamotometrology | ||||||||||||||||||||||||||||||
| Модификации |
4111 4112 4113 4114 4115 4121 4131 4132 4133 На испытания представлены: 4111-2000 4112-450 4113-300 4114-200 4115-150 4121-600 4131-300 4132-250 4133-150 |
||||||||||||||||||||||||||||||
| Приказы |
№109 от
26.01.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5d862d18-a25e-5f8b-20ba-2b822ea5c270 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ИНСТРУМЕНТ», РОССИЯ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Поверка
| Методика поверки / информация о поверке |
МП-7.042-2025 Государственная система обеспечения единства измерений. Штангенрейсмасы Miyamotometrology. Методика поверки
(с 26.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97504-26: Описание типа
2026-97504-26.pdf
|
Скачать | 401.3 КБ | |
|
97504-26: Методика поверки
МП-7.042-2025
2026-mp97504-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Штангенрейсмасы Miyamotometrology (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Описание
Принцип действия основан на измерении линейных размеров в момент соприкосновения измерительной поверхности ножки штангенрейсмаса с измеряемой поверхностью детали:
- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
- методом непосредственной оценки по механическому счётчику и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса. Круговая шкала вращается посредством подвижного ободка;
- методом преобразования линейного перемещения рамки штангенрейсмаса в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический дисплей цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Штангенрейсмасы изготавливаются следующих моделей:
- 4111, 4112, 4113, 4114, 4115 - с цифровым отсчетным устройством;
- 4121 - с отсчетом по круговой шкале;
- 4131, 4132, 4133 - с отсчетом по нониусу.
Штангенрейсмасы моделей 4111, 4114, 4115 состоят из основания, штанги, рамки с цифровым отчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, устройства микрометрической подачи, ножки, источника питания и стопорных винтов.
Штангенрейсмасы модели 4112 состоят из основания, двух направляющих, рамки с цифровым отчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль направляющих, ведущего колеса, ножки, источника питания и стопорных винтов. В конструкции штангенрейсмаса модификации 4112-1000 предусмотрена дополнительная вертикальная колонна-усилитель.
Штангенрейсмасы модели 4113 состоят из основания, штанги, рамки с цифровым отчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, ведущего колеса, ножки, источника питания и стопорных винтов.
Штангенрейсмасы модели 4121 состоят из основания, двух направляющих, рамки с круговой шкалой и двойным механическим счетчиком, которая перемещается вдоль направляющих, ведущего колеса, ножки и стопорных винтов.
Штангенрейсмасы модели 4131 состоят из основания, штанги, рамки с нониусом, которая перемещается вдоль штанги, устройства микрометрической подачи, ножки, винта перемещения основной шкалы и стопорных винтов.
Штангенрейсмасы моделей 4132, 4133 состоят из основания, штанги, рамки с нониусом, которая перемещается вдоль штанги, устройства микрометрической подачи, ножки, и стопорных винтов.
Штангенрейсмасы отличаются между собой внешним видом, конструкцией, метрологическими и техническими характеристиками.
Штангенрейсмасы моделей 4114, 4115 выпускаются со степенью защиты IP54 по ГОСТ 14254-2015.
Питание штангенрейсмасов с цифровым отсчетным устройством осуществляется от батареи.
Общий вид штангенрейсмасов указан на рисунках 1 - 11.
Варианты исполнений цифровых отсчетных устройств представлены на рисунке 12.
Типы оснований штангенрейсмаса модели 4111 представлены на рисунке 13.
Модели разделяются на модификации, отличающиеся между собой пределами допускаемой абсолютной погрешности и диапазоном измерений. В обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель штангенрейсмаса.
Товарный знак наносится на паспорт штангенрейсмасов типографским
методом, на штангу, рамку или отсчетное устройство краской, лазерной маркировкой или с помощью наклейки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной маркировки или краской в местах, указанных на рисунке 14.
Цвета штанги, отсчетного устройства и/или кнопок управления цифрового отсчетного устройства могут отличаться от представленных на рисунках и не влияют на метрологические характеристики штангенрейсмасов.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.

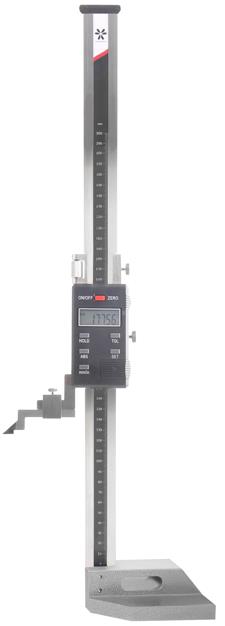

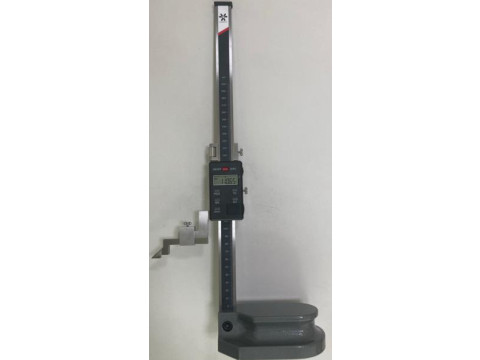

Рисунок 1 - Общий вид штангенрейсмасов модели 4111 модификаций 4111-300, 4111-500, 4111-600
Рисунок 2 - Общий вид штангенрейсмасов модели 4111 модификаций 4111-1000, 4111-1500, 4111-2000

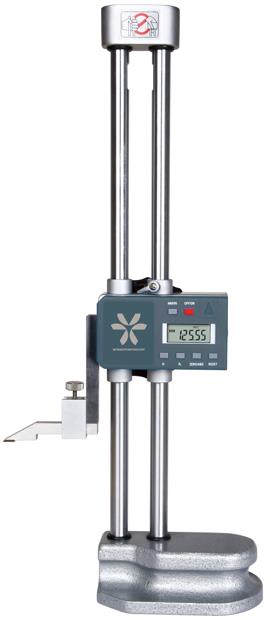

Рисунок 3 - Общий вид штангенрейсмасов модели 4112 модификаций 4112-300, 4112-450, 4112-600

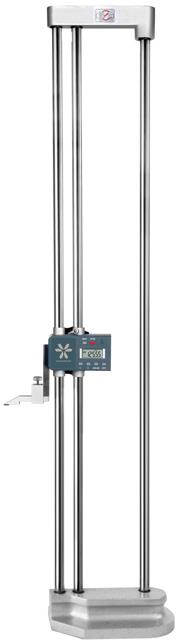

Рисунок 4 - Общий вид штангенрейсмасов модели 4112 модификации 4112-1000

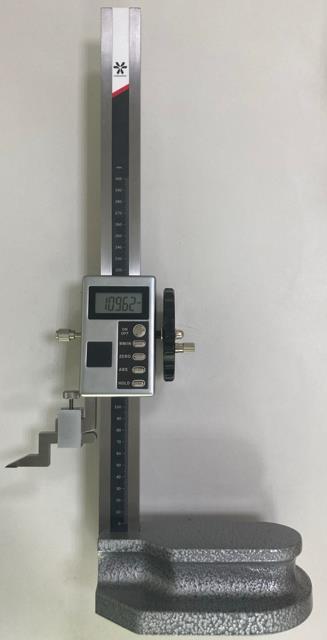

Рисунок 5 - Общий вид штангенрейсмасов модели 4113

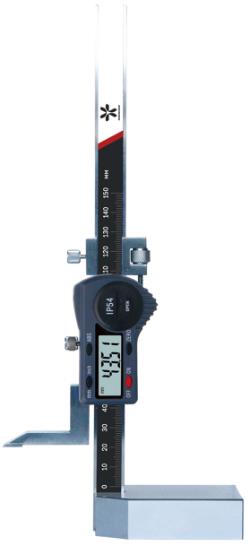

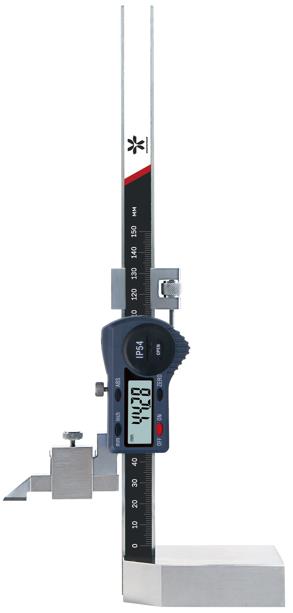

Рисунок 6 - Общий вид штангенрейсмасов модели 4114
Рисунок 7 - Общий вид штангенрейсмасов модели 4115

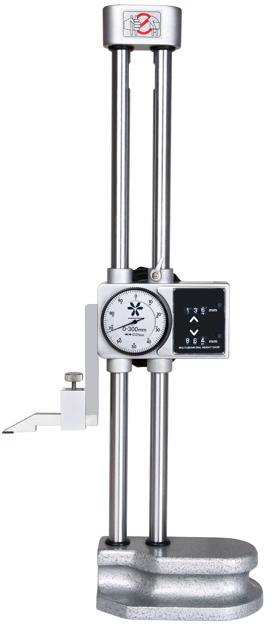

Рисунок 8 - Общий вид штангенрейсмасов модели 4121

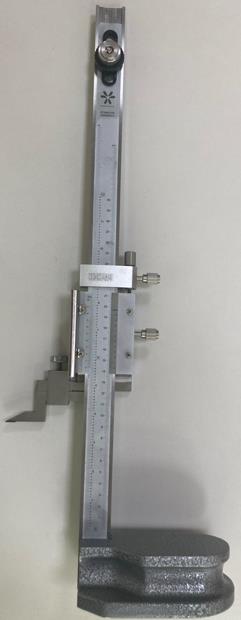

Рисунок 9 - Общий вид штангенрейсмасов модели 4131

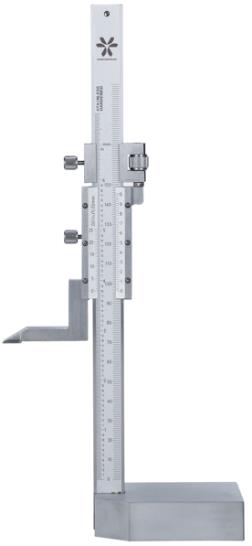

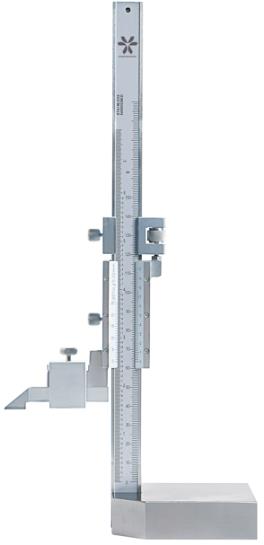

Рисунок 10 - Общий вид штангенрейсмасов модели 4132
Рисунок 11 - Общий вид штангенрейсмасов Рисунок 12 - Варианты исполнений цифровых модели 4133 отсчетных устройств
Тип А Тип В

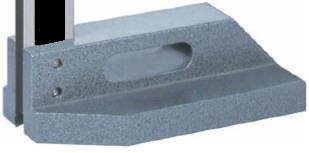

Рисунок 13 - Типы основания штангенрейсмаса модели 4111
Места нанесения
заводского номера
Рисунок 14 - Возможные места нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенрейсмасов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики штангенрейсмасов с цифровым отсчетным
устройством
|
Модель |
Модификация |
Диапазон измерений, мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности, мм |
|
4111 |
4111-300 |
от 0 до 300 |
0,01 |
±0,04 |
|
4111-500 |
от 0 до 500 |
±0,05 | ||
|
4111-600 |
от 0 до 600 |
±0,05 | ||
|
4111-1000 |
от 0 до 1000 |
±0,07 | ||
|
4111-1500 |
от 0 до 1500 |
±0,11 | ||
|
4111-2000 |
от 0 до 2000 |
±0,15 | ||
|
4112 |
4112-300 |
от 0 до 300 |
0,01 |
±0,04 |
|
4112-450 |
от 0 до 450 |
±0,05 | ||
|
4112-600 |
от 0 до 600 |
±0,05 | ||
|
4112-1000 |
от 0 до 1000 |
±0,05 | ||
|
4113 |
4113-300 |
от 0 до 300 |
0,01 |
±0,03 |
|
4113-600 |
от 0 до 600 |
±0,05 | ||
|
4113-1000 |
от 0 до 1000 |
±0,07 | ||
|
4114 |
4114-150 |
от 0 до 150 |
0,01 |
±0,03 |
|
4114-200 |
от 0 до 200 |
±0,03 | ||
|
4114-250 |
от 0 до 250 |
±0,03 | ||
|
4115 |
4115-150 |
от 0 до 150 |
0,01 |
±0,03 |
Таблица 2 - Метрологические характеристики штангенрейсмасов с отсчетом по круговой шкале
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мм |
|
4121 |
4121-300 |
от 0 до 300 |
0,01 |
±0,04 |
|
4121-450 |
от 0 до 450 |
±0,05 | ||
|
4121-600 |
от 0 до 600 |
±0,05 |
Таблица 3 - Метрологические характеристики штангенрейсмасов с отсчетом по нониусу
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мм |
|
4131 |
4131-300 |
от 0 до 300 |
0,02 |
±0,04 |
|
4131-450 |
от 0 до 450 |
±0,05 | ||
|
4131-600 |
от 0 до 600 |
±0,05 | ||
|
4131-1000 |
от 0 до 1000 |
±0,07 | ||
|
4132 |
4132-150 |
от 0 до 150 |
0,02 |
±0,03 |
|
4132-200 |
от 0 до 200 |
±0,03 | ||
|
4132-250 |
от 0 до 250 |
±0,03 | ||
|
4133 |
4133-150 |
от 0 до 150 |
0,02 |
±0,03 |
|
4133-200 |
от 0 до 200 |
±0,03 |
Таблица 4 - Допуск параллельности измерительной плоскости ножки относительно основания и прямолинейности измерительной поверхности ножки____________________________________
|
Наименование характеристики |
Значение |
|
Допуск параллельности измерительной плоскости ножки относительно основания, мм: |
0,005 |
|
Допуск прямолинейности измерительной поверхности ножки, мм: - для диапазона измерений до 1000 мм включ. - для диапазона измерений св. 1000 мм |
0,005 0,006 |
Таблица 5 - Габаритные размеры и масса
|
Модель |
Модификация |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
Тип основания |
|
4111 |
4111-300 |
500x260x100 |
3,685 |
А |
|
4111-500 |
850x300x130 |
7,913 | ||
|
4111-600 |
860x310x130 |
8,230 | ||
|
4111-1000 |
1330x390x180 |
22,300 |
В | |
|
4111-1500 |
1860x410x230 |
32,550 | ||
|
4111-2000 |
2360x410x230 |
42,800 | ||
|
4112 |
4112-300 |
530x230x160 |
4,565 |
- |
|
4112-450 |
730x290x170 |
8,803 | ||
|
4112-600 |
890x290x180 |
10,140 | ||
|
4112-1000 |
1400x410x240 |
34,450 | ||
|
4113 |
4113-300 |
580x300x190 |
7,550 |
- |
|
4113-600 |
890x290x170 |
8,990 | ||
|
4113-1000 |
1450x420x270 |
22,300 | ||
|
4114 |
4114-150 |
310x160x60 |
1,410 |
- |
|
4114-200 |
370x180x70 |
1,510 | ||
|
4114-250 |
420x220x70 |
1,630 | ||
|
4115 |
4115-150 |
310x170x60 |
1,395 |
- |
|
4121 |
4121-300 |
520x150x220 |
4,230 |
- |
|
4121-450 |
730x290x170 |
8,831 | ||
|
4121-600 |
900x290x180 |
10,035 | ||
|
4131 |
4131-300 |
600x260x130 |
3,965 |
- |
|
4131-450 |
790x290x150 |
7,707 | ||
|
4131-600 |
940x340x200 |
9,560 | ||
|
4131-1000 |
1380x470x280 |
27,950 | ||
|
4132 |
4132-150 |
310x170x60 |
1,460 |
- |
|
4132-200 |
370x190x80 |
2,110 | ||
|
4132-250 |
420x210x70 |
2,110 | ||
|
4133 |
4133-150 |
310x160x60 |
1,445 |
- |
|
4133-200 |
370x200x80 |
2,085 |
Таблица 6 - Условия эксплуатации и степени защиты
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
|
Степень защиты по ГОСТ 14254-2015 1) |
IP54 |
|
1) Только для штангенрейсмасов моделей 4114 и 4115 | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, условных измерений 1) |
15000 |
|
1) Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее 1/3 верхнего предела измерения штангенрейсмаса. | |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенрейсмас Miyamotometrology 1) |
_ |
1 шт. |
|
Источник питания (батарейка) 2) |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт 1) |
_ |
1 экз. |
|
1) - модель и модификация в соответствии с заказом; 2) - только для штангенрейсмасов с цифровым отсчётным устройством. | ||
Сведения о методах измерений
приведены в разделе 7 «Порядок работы и техническое обслуживание» паспорта штангенрейсмасов.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840
ТУ 023-2024 «Штангенрейсмасы Miyamotometrology. Технические условия»
