Тахеометры электронные EFT
| Номер в ГРСИ РФ: | 97505-26 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | Фирма "Hi Target Survey Instruments Company Ltd.", Китай |
Тахеометры электронные EFT (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97505-26 | ||||||||||||
| Действует | по 26.01.2031 | ||||||||||||
| Наименование | Тахеометры электронные | ||||||||||||
| Модель | EFT | ||||||||||||
| Модификации |
TS2 TS2 (1″) RTS1 |
||||||||||||
| Приказы |
№109 от
26.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 907ff36b-cd8a-7644-3bd9-db8e4904d870 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Hi-Target Surveying Instrument Co., Ltd., КИТАЙ, 511400, Plant 202, BLDG 13, Tian’An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, 22.965460, 113.370638
Поверка
| Методика поверки / информация о поверке |
МП-27/023-2025 Государственная система обеспечения единства измерений. Тахеометры электронные EFT. Методика поверки
(с 26.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97505-26: Описание типа
2026-97505-26.pdf
|
Скачать | 170.7 КБ | |
|
97505-26: Методика поверки
МП-27/023-2025
2026-mp97505-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Тахеометры электронные EFT (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов
Описание
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерений углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» и «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации и разъем для SD-карты памяти. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.
Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
К настоящему типу средств измерений относятся тахеометры электронные EFT модификаций TS2, TS2 (1"), RTS1 которые отличаются внешним видом, интерфейсом пользователя, метрологическими и техническими характеристиками. Тахеометры EFT модификации TS2 и TS2 (1") могут комплектоваться полной клавиатурой.
Общий вид тахеометров представлен на рисунке 1.
Заводской номер в буквенно-цифровом формате наносится методом печати на боковой стороне тахеометра. Места нанесения знака утверждения типа, пломбировки от несанкционированного доступа и нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

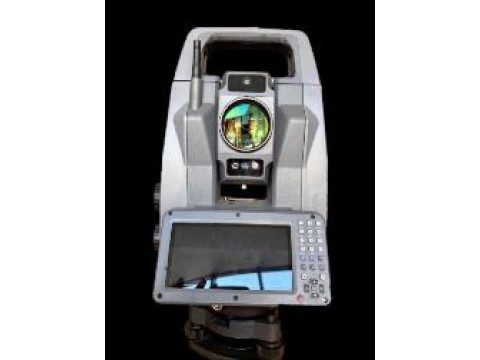

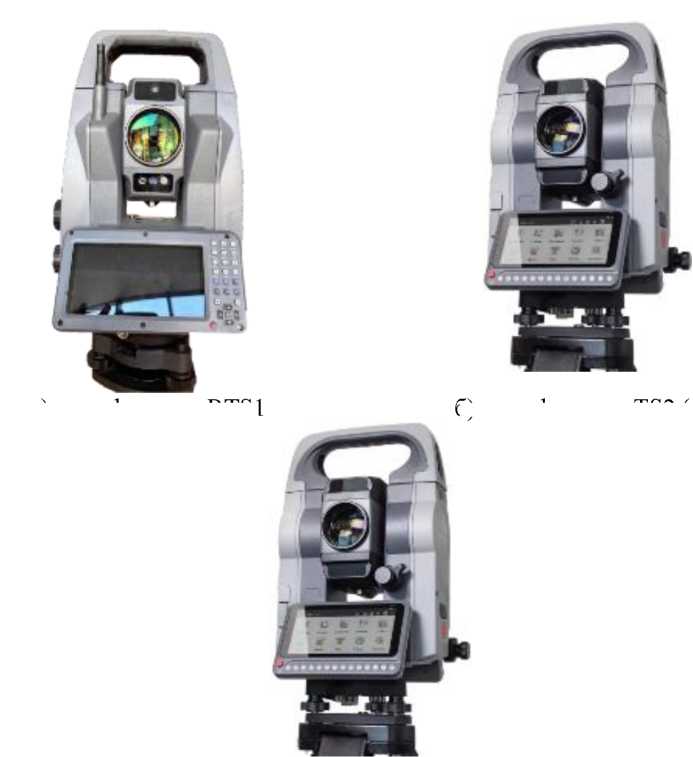

а) модификация RTS1
б) модификация TS2 (1")
в) модификация TS2
Рисунок 1 - Общий вид тахеометров электронных EFT

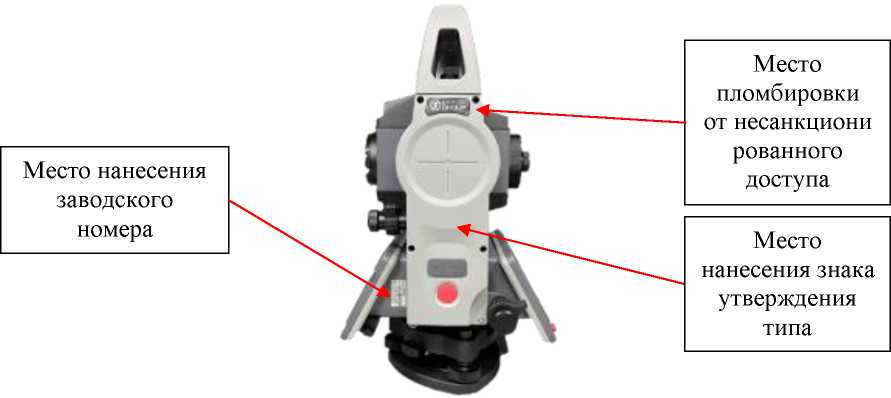

Рисунок 2 - Места нанесения знака утверждения типа, пломбировки от несанкционированного доступа и заводского номера
Программное обеспечение
Тахеометры имеют метрологически значимое встроенное программное обеспечение (ПО), устанавливаемое на тахеометр.
С помощью указанного ПО осуществляется взаимодействие узлов тахеометра, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Конструкция тахеометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Модификация |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Алгоритм вычисления цифрового идентификатора |
|
Значение |
TS2 |
EFT TOTAL SURVEY |
не ниже l.xx.xx |
- |
|
TS2 (1") |
EFT TOTAL SURVEY |
не ниже l.xx.xx |
- | |
|
RTS1 |
EFT TOTAL SURVEY |
не ниже l.xx.xx |
- |
* «хх.хх» принимает значения от 00.00 до 99.99
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
TS2 |
TS2 (1") |
RTS1 |
|
Диапазон измерений: - углов, градус1): - горизонтальных - вертикальных - длин, м: - с призменным отражателем2) - с пленочным отражателем3) - без отражателя4) |
от 0 до 360 от -50 до +90 от 1 до 5000 от 1 до 1500 от 0,2 до 1000 |
от 0 до 360 от -50 до +90 от 1 до 5000 от 1 до 1500 от 0,2 до 1000 |
от 0 до 360 от -50 до +90 от 1,5 до 5000 от 1,5 до 1500 от 1,5 до 1000 |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда1) |
±4 |
±2 |
±4 |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда1) |
2 |
1 |
2 |
|
Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм: - с призменным отражателем - с пленочным отражателем - без отражателя |
±2<2+1,540-6Ъ) 5) ±2<2+240-6Ъ) ±2<2+240-6Ъ) |
±2<1+240-6Ъ) ±2<2+240-6Ъ) ±2<2+240-6Ъ) |
±2-(1+1,5-10-6-Ь) ±2<2+240-6Ъ) ±2<2+240-6Ъ) |
таблицы 2
|
Наименование характеристики |
Значение | ||
|
Модификация |
TS2 |
TS2 (1") |
RTS1 |
|
Допускаемое среднее квадратическое отклонение измерений длин, мм - с призменным отражателем - с пленочным отражателем - без отражателя |
2+1,5-10-6-L 2+2-10-6-L 2+2-10’6-L |
1+2-10’6-L 2+2-10-6-L 2+2-10’6-L |
1+1,5-10’6-L 2+2-10’6-L 2+2-10’6-L |
|
Диапазон компенсации компенсатора, не менее, минута1) |
±6 | ||
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1) |
±1 |
±0,5 |
±0,5 |
|
1) градус, минута, секунда - единица измерений плоского угла; 2) одна призма; 3) измерения на отражающую пленку (90*90) мм с коэффициентом отражения не менее 90 %; 4) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %; 5) L - измеряемая длина, мм | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
TS2 |
TS2 (1") |
RTS1 |
|
Дискретность измерений: - углов, секунда1) - длин, мм |
0,1 0,1 | ||
|
Угловое поле зрения зрительной трубы, минута1), не менее |
90 | ||
|
Наименьшее расстояние визирования, м, не более |
1,0 | ||
|
Напряжение питания от источника постоянного тока, В |
7,4 |
14,4 | |
|
Габаритные размеры (Длина*Ширина*Высота), мм, не более |
200*212*372 |
241*212*420 | |
|
Масса с трегером и аккумуляторными батареями, кг, не более |
5,8 |
8,0 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -35 до +60 95 | ||
|
1) минута, секунда - единица измерений плоского угла | |||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
EFT |
1 шт. |
|
Трегер |
- |
1 шт. |
|
Аккумулятор |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
USB-накопитель |
- |
1 шт. |
|
Чехол от осадков |
- |
1 шт. |
|
Защитный кейс |
- |
1 шт. |
|
Плечевой ремень для кейса |
- |
2 шт. |
|
Защитная крышка объектива |
- |
1 шт. |
|
Набор инструментов для юстировки |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
- п.11 «Измерения» документа «Тахеометр электронный EFT TS2. Руководство по эксплуатации»;
- п.11 «Измерения» документа «Тахеометр электронный EFT TS2 (1"). Руководство по эксплуатации»;
- п.11 «Измерения» документа «Тахеометр электронный EFT RTS1. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений
Стандарт предприятия «Тахеометры электронные EFT»
