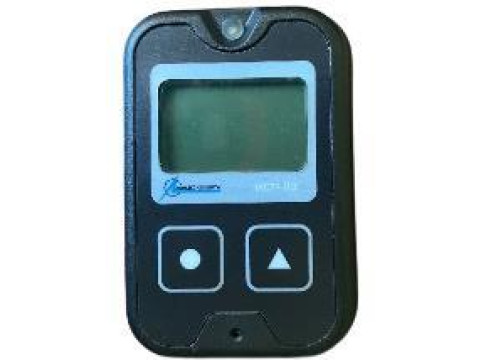

Измерители-сигнализаторы поисковые ИСП-ЛЗ (далее - ИСП-ЛЗ) предназначены для измерений мощности амбиентного эквивалента дозы (далее - МАЭД) фотонного (гамма-и рентгеновского) излучения и детектирования нейтронов при поиске, обнаружении и локализации радиоактивных веществ.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97509-26 | ||||||||||||
| Действует | по 26.01.2031 | ||||||||||||
| Наименование | Измерители-сигнализаторы поисковые | ||||||||||||
| Модель | ИСП-ЛЗ | ||||||||||||
| Модификации |
ИСП-ЛЗ-01 ИСП-ЛЗ-02 ИСП-ЛЗ-03 |
||||||||||||
| Приказы |
№109 от
26.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6ddfa5f4-9e42-593b-7b43-766929d645a6 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НПФ «Люмэкс-защита», РОССИЯ, 127018, г. Москва, вн.тер.г. муниципальный округ Марьина Роща, ул. Сущёвский Вал, д. 43, офис 310
Поверка
| Методика поверки / информация о поверке |
МП 2101-049-2025 Государственная система обеспечения единства измерений. Измерители-сигнализаторы поисковые ИСП-ЛЗ. Методика поверки
(с 26.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97509-26: Описание типа
2026-97509-26.pdf
|
Скачать | 129.6 КБ | |
|
97509-26: Методика поверки
МП 2101-049-2025
2026-mp97509-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Измерители-сигнализаторы поисковые ИСП-ЛЗ (далее - ИСП-ЛЗ) предназначены для измерений мощности амбиентного эквивалента дозы (далее - МАЭД) фотонного (гамма-и рентгеновского) излучения и детектирования нейтронов при поиске, обнаружении и локализации радиоактивных веществ.
Описание
К настоящему типу средств измерений относятся ИСП-ЛЗ следующих модификаций: ИСП-ЛЗ-01, ИСП-ЛЗ-02, ИСП-ЛЗ-03.
Модификация ИСП-ЛЗ-01 применяется для измерений МАЭД фотонного излучения, имеет один детектор.
Модификация ИСП-ЛЗ-02 применяется для измерений МАЭД фотонного излучения и отличается от модификации ИСП-ЛЗ-01 расширенным функционалом за счет наличия двух детекторов. Модификация ИСП-ЛЗ-02 позволяет определять местоположение источника ионизирующего излучения, осуществлять запись спектров фотонного излучения и идентификацию радионуклидов.
Модификация ИСП-ЛЗ-03 отличается от модификации ИСП-ЛЗ-01 наличием детектора нейтронов.
Принцип действия ИСП-ЛЗ основан на взаимодействии фотонов и нейтронов с чувствительным материалом детекторов. Для регистрации фотонного излучения используются детекторы на основе неорганического сцинтиллятора, для регистрации нейтронов используется сцинтилляционный детектор с кристаллом на основе хлорида цезия, лития, иттрия, легированного церием, CLYC(Се). Функционирование детекторов и обработка выходных импульсов обеспечивается с помощью встроенных микропроцессорных контроллеров.
ИСП-ЛЗ является носимым прибором, конструктивно выполненным в виде моноблока в герметичном корпусе из металла и пластика. На верхней панели расположены жидкокристаллический экран, кнопки управления, элементы световой и звуковой индикации. На нижней панели и на верхнем торце прибора имеются метки геометрических центров детекторов фотонного излучения. Питание прибора осуществляется от элемента питания типа АА. На нижнем торце находятся разъемы для подключения к персональному компьютеру (ПК).
Обеспечение защиты ИСП-ЛЗ от несанкционированной настройки и регулировки осуществляется путем нанесения пломбы в виде оттиска клейма. Пломба наносится изготовителем на головку нижнего крепежного винта в правой части нижней панели ИСП-ЛЗ.
Нанесение знака поверки на ИСП-ЛЗ не предусмотрено.
Идентификация ИСП-ЛЗ осуществляется по заводскому номеру в виде цифрового обозначения, состоящего из арабских цифр. Заводской номер наносится методом печати или лазерной гравировки на металлическую табличку, расположенную на нижней панели ИСП-ЛЗ. Формат нанесения заводского номера «XYYYYY», где X - последняя цифра обозначения модификации прибора, принимает значения от 1 до 3, YYYYY - пятизначный порядковый номер прибора, Y принимает значения от 0 до 9.

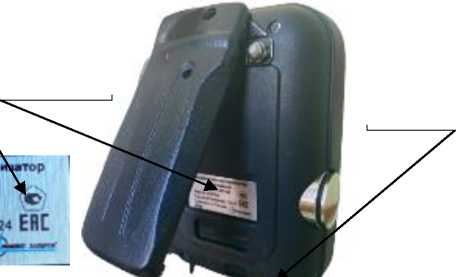

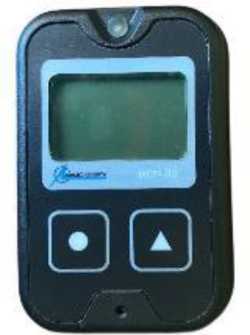

Общий вид ИСП-ЛЗ с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Места нанесения знака утверждения типа и заводского номера
Место для нанесения пломбы в виде оттиска клейма
Рисунок 1 - Общий вид ИСП-ЛЗ с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) ИСП-ЛЗ включает в себя:
- встроенное ПО «ИСП-ЛЗ-01» для модификации ИСП-ЛЗ-01;
- встроенное ПО «ИСП-ЛЗ-02» для модификации ИСП-ЛЗ-02;
- встроенное ПО «ИСП-ЛЗ-03» для модификации ИСП-ЛЗ-03;
- прикладное ПО «Универсальный конфигуратор» для каждой модификации.
Встроенное ПО «ИСП-ЛЗ-01», «ИСП-ЛЗ-02», «ИСП-ЛЗ-03» (далее - встроенное ПО) устанавливается изготовителем во внутренней энергонезависимой памяти ИСП-ЛЗ. Прикладное ПО «Универсальный конфигуратор» входит в комплект поставки ИСП-ЛЗ и устанавливается на ПК.
Основное назначение встроенного ПО - настройка измерений, управление ИСП-ЛЗ, обработка результатов измерений, вывод результатов измерений на ЖК экран, запись результатов измерений в архив, находящийся во внутренней энергонезависимой памяти, и передача данных из архива на ПК. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования прибора.
Основное назначение прикладного ПО «Универсальный конфигуратор» - считывание данных из архива результатов измерений, находящегося во внутренней энергонезависимой памяти, осуществление настройки сигнализации и временного интервала сохранения данных в архив.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||||
|
Встроенное ПО |
Прикладное ПО | |||||
|
ИСП- ЛЗ-01 |
ИСП- ЛЗ-02 |
ИСП- ЛЗ-03 |
ИСП- ЛЗ-01 |
ИСП- ЛЗ-02 |
ИСП- ЛЗ-03 | |
|
Идентификационное наименование ПО |
ИСП- ЛЗ-01 |
ИСП- ЛЗ-02 |
ИСП- ЛЗ-03 |
Универсальный конфигуратор | ||
|
Номер версии (идентификационный номер) ПО |
3.0.Х1) |
1.0.Y 2) | ||||
1) 3.0 - метрологически значимая часть, «X» принимает значения от 0 до 99
2) 1.0 - метрологически значимая часть, «Y» принимает значения от 0 до 99
Технические характеристики
Таблица 2 - Метрологические характеристики ИСП-ЛЗ
|
Наименование характеристики |
Значение |
|
Диапазон измерений МАЭД фотонного излучения, мкЗв/ч |
от 0,1 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД фотонного излучения, % |
±20 |
|
Энергетическая зависимость МАЭД фотонного излучения в диапазоне от 0,06 до 1,25 МэВ |
±25 |
|
Пределы допускаемой дополнительной относительной погрешности измерений МАЭД фотонного излучения при изменении температуры и относительной влажности воздуха в условиях эксплуатации, % |
± 15 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность при 30 °С, % |
от +15 до +25 от 30 до 80 |
|
Таблица 3 - Основные технические характеристики |
ИСП-ЛЗ | ||
|
Наименование характеристики |
Значение | ||
|
ИСП-ЛЗ-01 |
ИСП-ЛЗ-02 |
ИСП-ЛЗ-03 | |
|
Диапазон энергий регистрируемого фотонного излучения, МэВ |
от 0,03 до 3,0 | ||
|
Диапазон регистрируемого нейтронного излучения, эВ |
_ |
_ |
от 0,025 до 1,4-107 |
|
Чувствительность к фотонному излучению, имп^с-1^мкЗв-1^ч, не менее | |||
|
для 137Gs |
100 |
200 |
90 |
|
для 241 Ат |
800 |
1600 |
700 |
|
Диапазон показаний скорости счета импульсов при регистрации нейтронного излучения, с-1 |
_ |
_ |
от 0,01 до 1000 |
|
Чувствительность к нейтронному излучению, см2, не менее | |||
|
для Ри-а-Ве |
_ |
_ |
0,1 |
|
для тепловых нейтронов |
_ |
_ |
2,0 |
|
Время установления рабочего режима, мин, не более |
1 | ||
|
Нестабильность показаний за 24 часа непрерывной работы, %, не более |
5 | ||
|
Наименование характеристики |
Значение | ||
|
ИСП-ЛЗ-01 |
ИСП-ЛЗ-02 |
ИСП-ЛЗ-03 | |
|
Время непрерывной работы от элемента питания*, ч, не менее |
500 | ||
|
Степень защиты по ГОСТ 14254-2015 |
IP65 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при 35 °С (без конденсации), %, не более |
от -40 до +50 от 84,0 до 106,7 98 | ||
|
Габаритные размеры прибора, мм, не более: - ширина - высота - толщина |
70 105 50 | ||
|
Масса прибора, г, не более |
250 | ||
|
* Радиационный фон до 0,3 мкЗв/ч | |||
Таблица 4 - Показатели надежности ИСП-ЛЗ
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
20 000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы Руководства по эксплуатации ИСП-ЛЗ и Паспорта ИСП-ЛЗ методом компьютерной графики и на металлическую табличку, расположенную на нижней стороне ИСП-ЛЗ, методом печати или лазерной гравировки, как указано на рисунке 1.
Комплектность
Таблица 5 - Комплект поставки ИСП-ЛЗ
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель-сигнализатор поисковый ИСП-ЛЗ |
ЛЮКТ.412118.001 |
1* |
|
Паспорт |
ЛЮКТ.412118.001.001 ПС |
1 |
|
Руководство по эксплуатации |
ЛЮКТ.412118.001.001 РЭ |
1 |
|
Ведомость эксплуатационных документов |
ЛЮКТ.412118.001.001 ВЭ |
1 |
|
Комплект принадлежностей: |
_ | |
|
- защитный чехол |
_ |
1** |
|
- считыватель ИСП-ЛЗ |
ЛЮКТ.412118.001.600 |
1** |
|
- элемент питания LR6/FR6, тип AA, 1.5V |
_ |
3 |
|
- аккумулятор, тип AA, 1.2 V |
_ |
1** |
|
- USB-флэш-накопитель с ПО «Универсальный конфигуратор» |
ЛЮКТ.412118.001.700 |
1** |
|
Кейс для хранения и переноски |
_ |
1** |
|
Транспортная тара (индивидуальная или групповая) |
_ |
1** |
|
* Количество и модификации уточняются при заказе * * Зависит от комплекта поставки | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа ЛЮКТ.412118.001.001 РЭ «Измерители-сигнализаторы поисковые ИСП-ЛЗ. Руководство по эксплуатации для ИСП-ЛЗ-01, ИСП-ЛЗ-02, ИСП-ЛЗ-03».
Нормативные документы
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная Приказом Росстандарта № 2314 от 31 декабря 2020 г.
Государственная поверочная схема для средств измерений потока и плотности потока нейтронов, утвержденная Приказом Росстандарта № 2416 от 21 ноября 2023 г.
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ЛЮКТ.412118.001 ТУ «Измерители-сигнализаторы поисковые ИСП-ЛЗ. Технические условия»
