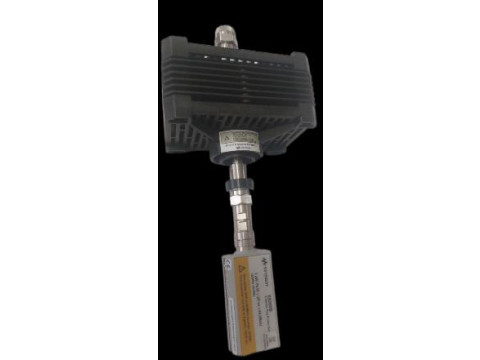

Преобразователи измерительные E9300B
| Номер в ГРСИ РФ: | 97512-26 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Преобразователи измерительные E9300B (далее - преобразователи) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными ваттметров.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97512-26 | |||||||||||||||
| Наименование | Преобразователи измерительные | |||||||||||||||
| Модель | E9300B | |||||||||||||||
| Приказы |
№109 от
26.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4f2d4011-fba8-fd51-ea9a-64253eff1c96 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Keysight Technologies Microwave Products (M) Sdn. Bhd., МАЛАЙЗИЯ, Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1349-441-2025 Государственная система обеспечения единства измерений. Преобразователи измерительные E9300B. Методика поверки
(с 26.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97512-26: Описание типа
2026-97512-26.pdf
|
Скачать | 147.4 КБ | |
|
97512-26: Методика поверки
РТ-МП-1349-441-2025
2026-mp97512-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Преобразователи измерительные E9300B (далее - преобразователи) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными ваттметров.
Описание
Конструктивно преобразователи представляют собой моноблоки прямоугольной формы без органов управления и дисплея. На передней стенке корпуса преобразователя расположен коаксиальный соединитель типа N «вилка», на задней - специализированный разъем для подключения кабеля обмена измерительной информацией с блоком измерительным ваттметров. Внутри корпуса установлен СВЧ модуль с установленными в нем диодными сборками, переключателем диапазонов, аттенюатором и ППЗУ.
Принцип действия преобразователей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов в напряжение постоянного тока диодной сборкой из двух встречно включенных СВЧ диодов с модифицированным барьером Шоттки. Для расширения динамического диапазона преобразователей используется 2 линейки таких диодов, одна из которых включена напрямую, а вторая - через встроенный аттенюатор. Переключение осуществляется автоматически или по команде блока измерительного ваттметров. Напряжение с выхода диодов поступает на вход усилителя-модулятора, где преобразуется в меандр с частотой модуляции 220 Гц и усиливается. Амплитуда напряжения пропорциональна мощности, поступающей на вход преобразователя. По кабелю соединительному сигнал от преобразователя поступает на вход блока измерительного ваттметров, где происходит вычисление результатов измерений с использованием значений калибровочных коэффициентов преобразователя, поправок на нелинейность и ослабление встроенного или подключаемого аттенюатора, хранящихся в ППЗУ преобразователя.
Считывание поправок из ППЗУ происходит автоматически при подключении преобразователя к блоку измерительному ваттметров.
К данному средству измерений относятся преобразователи с серийными номерами 300480, 300487, 300498, 300500.
Нанесение знака поверки на средство измерений не предусмотрено.
Конструкция преобразователей обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование произведено методом нанесения наклейки с маркировкой производителя на стык корпуса.
Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, нанесен методом наклейки на заднюю панель преобразователя.
Общий вид преобразователей приведен на рисунках 1 - 3.

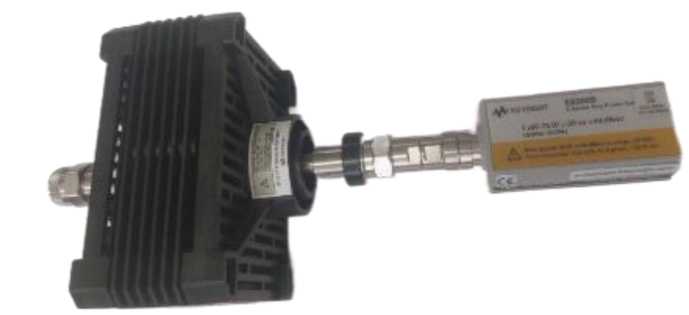

Рисунок 1 - Общий вид средства измерений

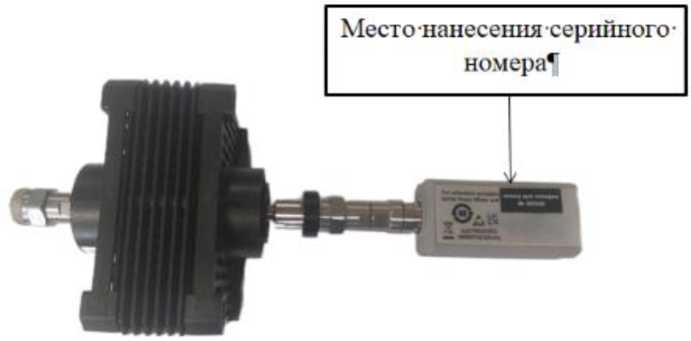

Рисунок 2 - Вид задней панели с указанием места нанесения серийного номера

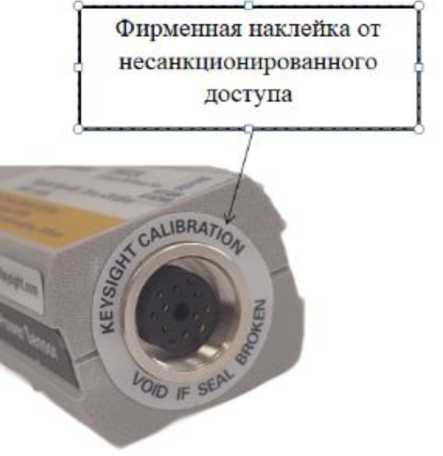

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 18 |
|
Диапазон измерений мощности, дБ относительно 1 мВт |
от -30 до +44 |
|
КСВН входа, не более: от 0,01 до 2 ГГц включ. |
1,12 |
|
св. 2 до 12,4 ГГц включ. |
1,17 |
|
св. 12,4 до 18 ГГц |
1,24 |
|
Границы нелинейности амплитудной характеристики, % от минус 30 до 20 дБ относительно 1 мВт включ. |
±3,5 |
|
св. 20 до 30 дБ относительно 1 мВт включ. |
±3,0 |
|
св. 30 до 44 дБ относительно 1 мВт |
±2,5 |
|
Пределы допускаемой относительной погрешности измерений на опорном уровне мощности 1 мВт в режиме «LOWER range», %: в диапазоне частот: от 10 до 30 МГц включ. |
±1,8 |
|
св. 30 до 500 МГц включ. |
±1,6 |
|
св. 500 МГц до 1,2 ГГц включ. |
±1,8 |
|
св. 1,2 до 6 ГГц включ. |
±1,7 |
|
св. 6 до 14 ГГц включ. |
±1,8 |
|
св. 14 до 18 ГГц |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений на опорном уровне мощности 1 мВт в режиме «UPPER range», %: в диапазоне частот: от 10 до 30 МГц включ. |
±2,1 |
|
св. 30 до 500 МГц включ. |
±1,8 |
|
св. 500 МГц до 1,2 ГГц включ. |
±2,3 |
|
св. 1,2 до 6 ГГц включ. |
±1,8 |
|
св. 6 до 14 ГГц включ. |
±1,9 |
|
св. 14 до 18 ГГц |
±2,2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коаксиальный соединитель |
N «вилка» |
|
Габаритные размеры (высотахширинах длина), мм, не более |
115x275x82 |
|
Масса, кг, не более |
0,80 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +18 до +28 от 30 до 80 |
Знак утверждения типа
нанесен на титульный лист руководства по эксплуатации и техническому обслуживанию типографским или компьютерным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный |
E9300B |
1 шт. |
|
Руководство по эксплуатации и техническому обслуживанию |
- |
1 экз. |
|
Кабель для подключения к блоку измерительному ваттметров |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Выполнение измерений» руководства по эксплуатации и техническому обслуживанию.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
