Установки для поверки трехфазных счетчиков МИР УП-04
| Номер в ГРСИ РФ: | 97515-26 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Мир", г.Омск |

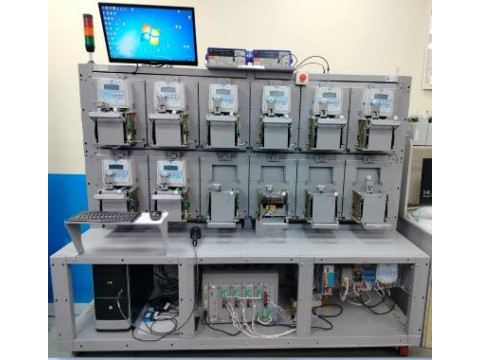

Установки для поверки трехфазных счетчиков МИР УП-04 (далее - установки) предназначены для воспроизведений и измерений действующих значений напряжения переменного тока основной гармоники, силы переменного тока основной гармоники, коэффициента мощности, частоты переменного тока, измерений активной, реактивной и полной электрической мощности переменного тока, активной и реактивной электрической энергии переменного тока, показателей качества электрической энергии (далее - ПКЭ) согласно ГОСТ 32144-2013 при поверке и регулировке трехфазных счетчиков активной электрической энергии, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, классов точности 1 и менее точных, трехфазных счетчиков реактивной электрической энергии, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.23-2012, классов точности 1 и менее точных.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97515-26 | ||||||
| Действует | по 22.01.2031 | ||||||
| Наименование | Установки для поверки трехфазных счетчиков | ||||||
| Модель | МИР УП-04 | ||||||
| Модификации |
Структура условного обозначения модификаций: Х1 – Х2 – Х3 – Х4 – Х5 – Х6, где Х1 – Тип поверяемых счетчиков: МИР УП-04 – счетчики трехфазные, Х2 –Максимальный ток, Х3 –Предел относительной основной погрешности при поверке счетчиков активной/реактивной энергии, Х4 – Максимальное количество поверяемых одновременно счетчиков, Х5 – Варианты конструктивного исполнения: С1 – исполнение с отдельной стойкой управления С2 – исполнение в едином корпусе, Х6 – Дополнительные функции Возможные символы дополнительных функций, не влияющих на метрологические характеристики. На испытания представлена модификация: УП-04-100-0.2-8-С2 |
||||||
| Приказы |
№98 от
22.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3fc062ce-c9e9-c608-2708-481bb1a50bcc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПО «МИР», РОССИЯ, 644105, Омская область, г. Омск, ул. Успешная, д. 51
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-097-25 Государственная система обеспечения единства измерений. Установки для поверки трехфазных счетчиков МИР УП-04. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97515-26: Описание типа
2026-97515-26.pdf
|
Скачать | 197.2 КБ | |
|
97515-26: Методика поверки
МП-НИЦЭ-097-25
2026-mp97515-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Установки для поверки трехфазных счетчиков МИР УП-04 (далее - установки) предназначены для воспроизведений и измерений действующих значений напряжения переменного тока основной гармоники, силы переменного тока основной гармоники, коэффициента мощности, частоты переменного тока, измерений активной, реактивной и полной электрической мощности переменного тока, активной и реактивной электрической энергии переменного тока, показателей качества электрической энергии (далее - ПКЭ) согласно ГОСТ 32144-2013 при поверке и регулировке трехфазных счетчиков активной электрической энергии, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, классов точности 1 и менее точных, трехфазных счетчиков реактивной электрической энергии, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.23-2012, классов точности 1 и менее точных.
Установки являются рабочими эталонами 2-го разряда согласно государственной поверочной схеме, утвержденной Приказом Росстандарта от 10.09.2025 г. № 1932 (по Приложениям А, Б).
Описание
Принцип действия установок основан на создании в последовательных и параллельных цепях поверяемых счетчиков, сигналов тока и напряжения стабилизированной мощности. Определение погрешности поверяемых счетчиков производится методом сличения результатов измерений с параметрами сигнала стабилизированной мощности источника сигналов.
Установки состоят из следующих связанных между собой функциональных устройств:
- источник фиктивной мощности;
- эталонные средства измерений;
- стенд для установки и подключения поверяемых счетчиков к источнику фиктивной мощности и эталонным средствам измерений (далее - стенд);
- устройство обработки результатов измерений при поверке, отображающее результаты поверки счетчиков, реализовано на персональном компьютере (далее - ПК).
Установки выпускаются в модификациях отличающихся наличием отдельной стойки управления.
Конструктивно все функциональные устройства установки размещены в стенде. В зависимости от модификации установки часть устройств может быть вынесена в отдельную стойку управления.
Конструктивно стенды выполнены в виде приборных щитов с контактными устройствами (далее - КУ), предназначенными для подключения поверяемых счетчиков.
Каждое КУ обеспечивает подключение поверяемого счетчика к стенду с помощью прижимных контактов. Каждое КУ содержит устройство сопряжения оптическое УСО (далее - оптопорт), предназначенное для обмена данными со счетчиком по оптическому порту на скорости 9600 бит/с. КУ может содержать устройство фотосчитывающее, предназначенное для считывания импульсов с оптического испытательного выхода счетчика. В каждом КУ имеется датчик наличия счетчика и датчик положения прижимных контактов.
Установки имеют в составе эталонные счетчики электрической энергии МИР С-04.02-230-5(100)-И-1) (далее - эталонные счетчики), рег. № 61678-15, предназначенные для измерения значений испытательных сигналов. Эталонные счетчики расположены на обратной стороне стенда напротив каждого КУ.
Установки имеют в составе частотомер электронно-счетный Ч3-85/6, рег. № 56478-14, предназначенный для измерения частоты следования импульсов.
Установки позволяют одновременно испытывать до 8-ми трехфазных счётчиков активной и реактивной электрической энергии переменного тока.
Структура кода модификаций установок приведена в таблице 1.
Таблица 1 - Структура кода модификаций
|
Символы в коде |
Варианты и расшифровка символов |
|
МИР УП-04- 100-0.2-8-С1 -X |
Тип поверяемых счетчиков: МИР УП-04 - счетчики трехфазные |
|
МИР УП-04- 100-0.2-8-С1-Х |
Максимальный ток: 100 - максимальный ток 100 А |
|
МИР УП-04-100-02-8-С1-Х |
Предел относительной основной погрешности при поверке счетчиков активной/реактивной энергии: 0.2 - 0,2/0,2 |
|
МИР УП-04-100-0.2-8-С1-Х |
Максимальное количество поверяемых одновременно счетчиков* 8 - 8 счетчиков |
|
МИР УП-04-100-0.2-8-С1-Х |
Варианты конструктивного исполнения: С1 - исполнение с отдельной стойкой управления С2 - исполнение в едином корпусе |
|
МИР УП-04-100-0.2-8-С1-Х |
Дополнительные функции Возможные символы дополнительных функций, не влияющих на метрологические характеристики. |
|
Примечание - * Установки могут комбинированно оснащаться контактными устройствами для подключения различных конструктивных исполнений трехфазных счетчиков. | |
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид установок с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на установки не предусмотрено. Пломбирование мест настройки (регулировки) установок не предусмотрено.
Общий вид установок в том числе расположение органов управления, разъемов и мест для навески счётчиков, зависит от модификации и не влияет на метрологические характеристики установок.

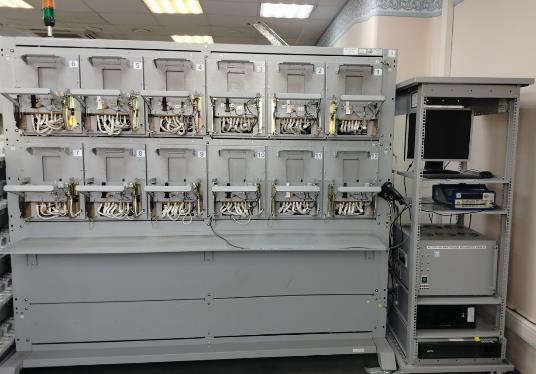

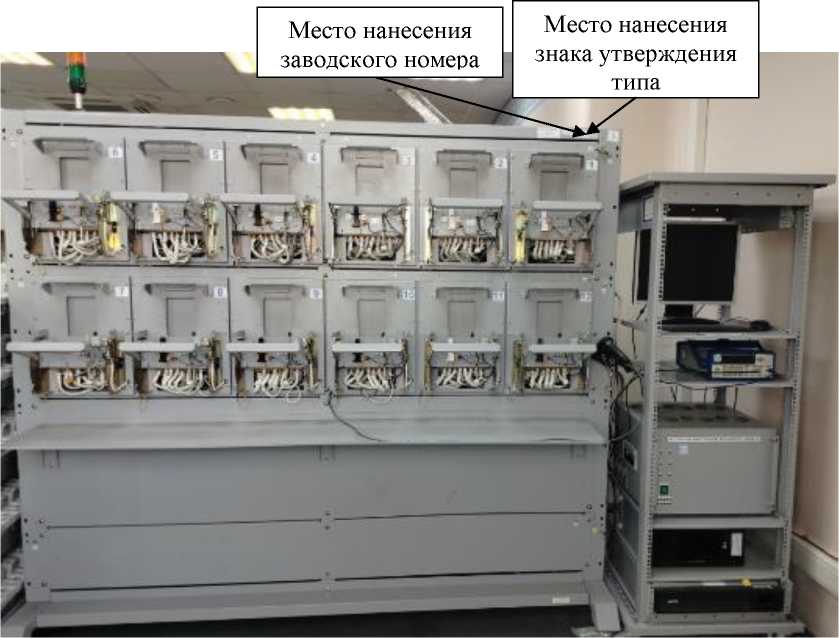

Рисунок 1 - Общий вид установок (исполнение с отдельной стойкой управления) с указанием места нанесения знака утверждения типа, места нанесения заводского номера

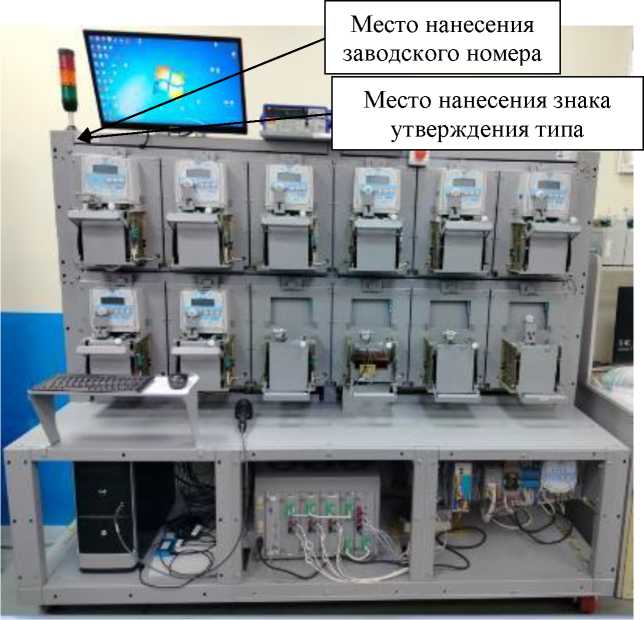

Рисунок 2 - Общий вид установок (исполнение в едином корпусе) с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) установок является специализированным и предустановленным.
ПО обеспечивает функционирование стендов по заданному алгоритму, а также осуществляет взаимодействие между оператором и оборудованием установок.
ПО разделено на метрологически значимую и метрологически незначимую части.
Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО установок приведены в таблице 2.
аблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программа поверки приборов учета электроэнергии М25.00432-01 |
|
Номер версии (идентификационный номер ПО), не ниже |
6.5.X.X |
|
Идентификационное наименование метрологически значимой части ПО |
Имя файла: Metrology_part0.dll |
|
Номер версии (идентификационный номер ПО) метрологически значимой части |
1.0.0.1 |
|
Цифровой идентификатор ПО |
0ab08aeb5b3a865f0fe4d9c104cfbbba |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
|
Примечания: 1 Метрологически значимая часть выделена в отдельный файл, который находится в каталоге с установленной программой. Идентификационные данные метрологически значимой части выводятся на дисплей в окне «О программе» ПО верхнего уровня. 2 Х.Х - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 999. | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение фазного напряжения переменного тока, Uh, В |
230 |
|
Диапазон воспроизведений и измерений среднеквадратичных значений фазного напряжения переменного тока, Иф, В |
от 115 до 300 |
|
Диапазон воспроизведений и измерений среднеквадратичных значений линейного напряжения переменного тока, Ил, В |
от 199 до 520 |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений среднеквадратичных значений фазного и линейного напряжения переменного тока, % |
±0,15 |
|
Диапазон воспроизведений и измерений среднеквадратичных значений силы переменного тока, I, А |
от 0,25 до 100,00 |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений среднеквадратичных значений силы переменного тока: - для диапазона измерений от 0,25 до 1,00 А включ., % - для диапазона измерений св. 1 до 100 А включ., % |
±1,50 ±0,15 |
|
Диапазон воспроизведений и измерений значений коэффициента мощности, COSф |
от -1,00 до -0,25 от 0,25 до 1,00 |
|
Пределы допускаемой абсолютной погрешности воспроизведений и измерений значений коэффициента мощности, cosф |
±0,01 |
|
Номинальное значение частоты, Гц |
50,0 |
|
Диапазон воспроизведений и измерений значений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности воспроизведений и измерений значений частоты переменного тока, Гц |
±0,01 |
|
Диапазоны измерений значений электрической мощности (фазной и суммарной) переменного тока: - активной, Вт |
U, В: от 115 до 300 I, А: от 0,25 до 100,00 0,5 < |cosф| < 1,0 |
|
- реактивной, вар |
U, В: от 115 до 300 I, А: от 0,25 до 100,00 0,25 < |зшф| < 1,00 |
|
- полной, В^А |
U, В: от 115 до 300 I, А: от 0,25 до 100,00 |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности (фазной и суммарной) и энергии, % |
приведены в таблице 4 |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности (фазной и суммарной) и энергии, % |
приведены в таблице 5 |
|
Пределы допускаемой относительной погрешности измерений полной электрической мощности (фазной и суммарной), % |
±0,5 |
|
Диапазон измерений частоты сигнала на импульсном входе, Гц |
от 0,5 до 100000 |
|
Пределы допускаемой относительной погрешности измерений частоты сигнала на импульсном входе |
±1-10-7 |
|
Примечание - В таблице приведены характеристики среднеквадратичных значений напряжения и силы переменного тока основных гармоник. | |
Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической
мощности (фазной и суммарной) и энергии
|
Значение тока, А |
Значение напряжения, В |
Коэффициент мощности cosф |
Пределы допускаемой относительной погрешности, % |
|
0,02 < I < 0,25 |
230 |
1 |
±5,0 |
|
0,25 < I < 100,00 |
от 115 до 300 |
1,0; 0,5 (при индуктивной нагрузке); 0,8 (при емкостной нагрузке) |
±0,3 |
Таблица 5 - Пределы допускаемой относительной погрешности измерений реактивной
электрической мощности (фазной и суммарной) и энергии
|
Значение тока, А |
Значение напряжения, В |
Коэффициент simp (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной погрешности, % |
|
0,02 < I < 0,25 |
230 |
1,0 |
±5,0 |
|
0,25 < I < 100,00 |
от 115 до 300 |
1,0; 0,5 |
±0,3 |
|
1 < I < 100 |
0,25 |
±0,5 |
Таблица 6 - Метрологические характеристики при измерении ПКЭ
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
Параметры измерения отклонения частоты | ||
|
Отклонение основной частоты напряжения электропитания Дf от номинального значения, Г ц |
от -7,5 до +7,5 |
±0,01 |
|
Параметры измерения отклонения напряжения | ||
|
Положительное отклонение напряжения 6 U(+), % |
от 0 до 30 |
±0,15 |
|
Отрицательное отклонение напряжения 6 U(-), % |
от 0 до 50 |
±0,15 |
|
Параметры измерения провалов напряжения, перенапряжений | ||
|
Глубина провала напряжения 6 Uп, % от ин |
от 0 до 50 |
±0,3 |
|
Остаточное напряжение во время провала напряжения, В |
от 0,5-Un до ин |
±0,003^ ин |
|
Длительность провала напряжения Atп, с |
от 0,04 до 60,00 |
±0,01 |
|
Максимальное напряжение при перенапряжении, 6 Uпер, % от ин |
от 100 до 130 |
±0,3 |
|
Максимальное напряжение при перенапряжении, В |
от ин до 1,3-Un |
±0,003^ ин |
|
Длительность перенапряжения Atпер, с |
от 0,04 до 60,00 |
±0,01 |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное значение напряжения переменного тока, В - номинальное значение частоты переменного тока, Гц |
230 50 |
|
Потребляемая мощность, ВА, не более |
3500 |
|
Габаритные размеры (высотахширинахглубина), мм, не более: | |
|
- стенд из состава установки (исполнение без стойки) |
2049х2020х700 |
|
- стенд из состава установки (исполнение со стойкой) |
1892x2274x677 |
|
- стойка (при наличии) |
1875x600x834 |
|
Масса, кг, не более: | |
|
- стенд из состава установки (исполнение без стойки) |
450 |
|
- стенд из состава установки (исполнение со стойкой) |
250 |
|
- стойка (при наличии) |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +20 до +26 от 30 до 80 от 84 до 106 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации установок типографским способом на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка для поверки трехфазных счетчиков в составе: |
МИР УП-04 |
1 шт. |
|
- счетчики эталонные МИР С-04.02-230-5(100)-R-D |
МИР C-04.02-230-5(100)-R-D |
12 шт. |
|
- частотомер электронно-счетный |
Ч3-85/6 |
1 шт. |
|
Программа поверки приборов учета электроэнергии |
М25.00432-01 |
1 шт. |
|
Формуляр |
М25.011.00.000 ФО |
1 экз. |
|
Руководство по эксплуатации |
М25.011.00.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Описание установки» документа «Установка для поверки трехфазных счетчиков МИР УП-04. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 10.09.2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.43-006-51648151-2025 «Установки для поверки трехфазных счетчиков МИР УП-04. Технические условия».
