Проекторы измерительные MICROMER
| Номер в ГРСИ РФ: | 97516-26 |
|---|---|
| Категория: | Проекторы измерительные |
| Производитель / заявитель: | ООО «Рубикон», г. Санкт-Петербург |
Проекторы измерительные MICROMER (далее - проекторы) предназначены для измерений линейных и угловых размеров деталей различной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97516-26 | |||||||||||||||
| Действует | по 22.01.2031 | |||||||||||||||
| Наименование | Проекторы измерительные | |||||||||||||||
| Модель | MICROMER | |||||||||||||||
| Модификации |
VP300 VP400 PH400 PH IVS На испытания представлены: IVS-202D VP300-2010 PH400-3015 |
|||||||||||||||
| Приказы |
№98 от
22.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 99872a0c-46fc-2f65-3cfe-2ba158358c97 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Рубикон», РОССИЯ, 198097, г. Санкт-Петербург, вн. тер. г. муниципальный округ, Нарвский округ, ул. Трефолева, д.2, лит. Р, помещ. 2Н, 3Н помещ. 190
Поверка
| Методика поверки / информация о поверке |
МП-1083-2025 Государственная система обеспечения единства измерений. Проекторы измерительные MICROMER. Методика поверки
(с 22.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97516-26: Описание типа
2026-97516-26.pdf
|
Скачать | 196.1 КБ | |
|
97516-26: Методика поверки
МП-1083-2025
2026-mp97516-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Проекторы измерительные MICROMER (далее - проекторы) предназначены для измерений линейных и угловых размеров деталей различной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Описание
Принцип действия проекторов основан на технологии оптического проецирования, при котором изображение объекта, расположенного на измерительном столе, проецируется на оптическую систему - проекционный блок или монитор, при проходящем или отраженном освещении.
Основными элементами конструкции являются основание, на регулируемых опорах, измерительный стол, нижний осветитель, оптическая система, проекционный экран или монитор и верхний осветитель.
Нижний осветитель применяется для измерений при проходящем свете, верхний осветитель применяется для измерений в отражённом свете. При одновременном включении осветителей проходящего и отражённого света на экран проецируется изображение поверхности объекта и его теневой контур.
Измерительный стол предназначен для установки измеряемого объекта и его перемещения с помощью микровинтов или при помощи персонального компьютера в продольном (ось X) и поперечном (ось Y) направлениях. Для настройки фокусировки стол или оптическая система имеют функцию перемещения (ось Z). В качестве отсчётной системы используются преобразователи линейных перемещений.
Проекторы выпускаются в пяти модификациях: VP300, VP400, PH400, PH, IVS, отличающихся типоразмерами, режимами работы, внешним видом, метрологическими и техническими характеристиками. Проекторы модификаций VP300, VP400 и IVS оснащаются измерительным столом с предметным стеклом, нижний и верхний осветитель работают в вертикальном направлении. Проекторы модификаций PH400 и PH оснащаются металлическим измерительным столом, нижний и верхний осветитель работают в горизонтальном направлении.
Проекторы модификации VP300 изготавливаются в следующих типоразмерах: 2515 и 2010.
Проекторы модификации VP400 изготавливаются в следующих типоразмерах: 2010, 2515, 3020.
Проекторы модификации PH400 изготавливаются типоразмером 3015.
Проекторы модификации PH изготавливаются типоразмером 2012.
Проекторы модификации IVS изготавливаются в следующих типоразмерах: 100D, 202D, 302D, 302H.
Проекторы модификаций VP300, VP400, PH400, PH работают в стандартном режиме.
Проекторы модификации IVS работают в высокоточном и широкоугольном режиме и могут оснащаться дополнительным встроенным монитором.
Заводской номер проекторов в числовом формате, состоящем из арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на задней поверхности корпуса приборов.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, проекторы не предусматривают внешних механических и электронных регулировок.
Общий вид приборов приведён на рисунке 1.
Место расположения маркировочной наклейки

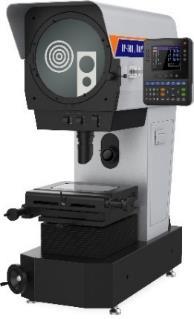

Рисунок 1 - Общий вид проекторов измерительных MICROMER модификации VP300 и
VP400
Место расположения маркировочной наклейки

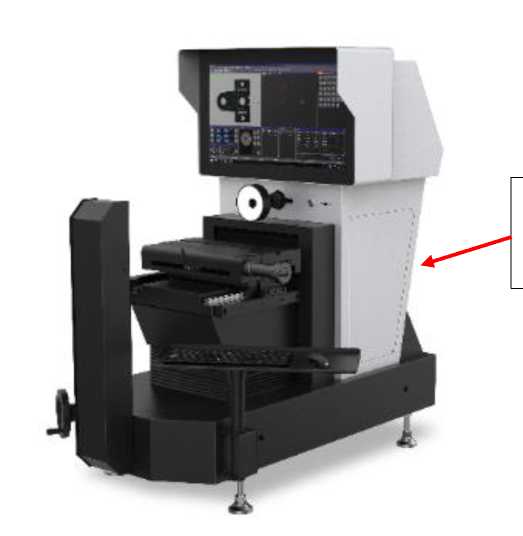

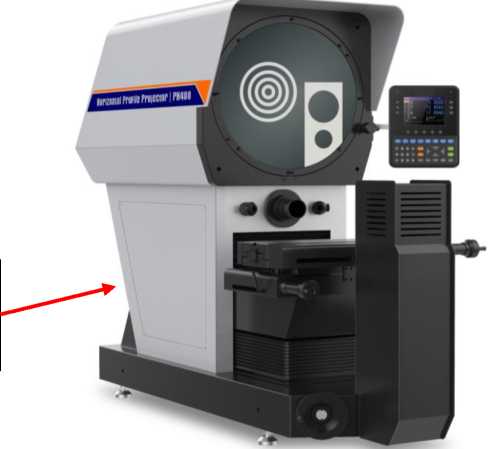

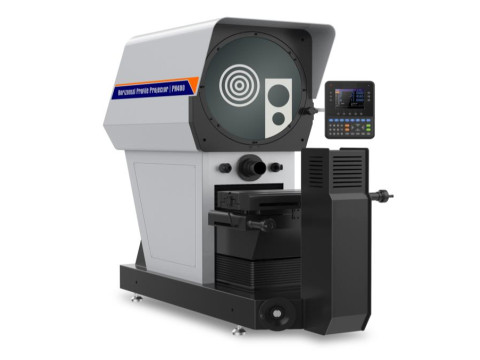

Рисунок 2 - Общий вид проекторов измерительных MICROMER модификации PH400
Место расположения маркировочной наклейки

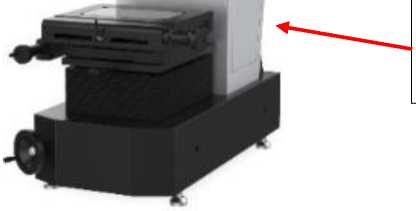

Рисунок 3 - Общий вид проекторов измерительных MICROMER модификации PH
Место расположения маркировочной наклейки
а) б)

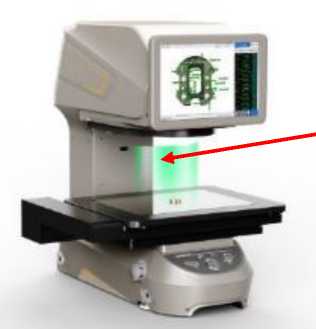

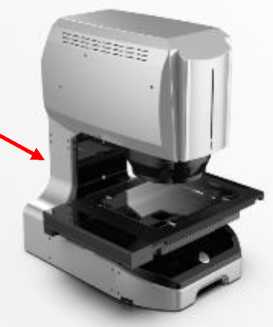

Рисунок 4 - Общий вид проекторов измерительных MICROMER модификации IVS: а) с дополнительным монитором; б) без дополнительного монитора
Рисунок 5 - Общий вид маркировочной наклейки
Место расположения заводского номера
Место нанесения знака утверждения типа
Программное обеспечение
Проекторы работают под управлением метрологически значимого программного обеспечения (далее - ПО) встроенного «DP-400» и устанавливаемого на внешний персональный компьютер «iMeasuring», «Quickmea» предназначенного для обеспечения взаимодействия узлов приборов, выполнения, сохранения и обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
DP-400 |
iMeasuring |
Quickmea |
|
Номер версии (идентификационный номер ПО), не ниже |
V.2.0 |
V.5.0 |
V.1.0 |
|
Алгоритм вычисления цифрового идентификатора |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модифика ция |
Типораз мер |
Режим работы |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности линейных измерений по осям Х и Y, мкм*, где L -измеряемая длина в мм |
Диапазон измерений плоского угла |
Пределы допускаемой абсолютной погрешности измерений плоского угла* | |
|
по оси X |
по оси Y | ||||||
|
VP300 |
2515 |
Стандартный |
от 0 до 150 |
от 0 до 102 |
±(3,0+L/200) |
±180° |
±30" |
|
2010 |
Стандартный |
от 0 до 200 |
от 0 до 102 |
±(3,0+L/200) | |||
|
VP400 |
2010 |
Стандартный |
от 0 до 200 |
от 0 до 102 |
±(3,0+L/200) | ||
|
2515 |
Стандартный |
от 0 до 250 |
от 0 до 152 |
±(3,0+L/200) | |||
|
3020 |
Стандартный |
от 0 до 300 |
от 0 до 200 |
±(3,0+L/200) | |||
|
PH400 |
3015 |
Стандартный |
от 0 до 300 |
от 0 до 150 |
±(3,0+L/200) | ||
|
PH |
2012 |
Стандартный |
от 0 до 200 |
от 0 до 120 |
±(1,9+L/150) |
от 0° до 360° | |
|
IVS |
100D |
Высокоточный |
от 0 до 26 |
от 0 до 17 |
±(3,0+L/150) | ||
|
Широкоугольный |
от 0 до 100 |
от 0 до 100 |
±(4,0+L/150) | ||||
|
202D |
Высокоточный |
от 0 до 126 |
от 0 до 117 |
±(3,0+L/150) | |||
|
Широкоугольный |
от 0 до 200 |
от 0 до 200 |
±(4,0+L/150) | ||||
|
302D |
Высокоточный |
от 0 до 220 |
от 0 до 117 |
±(3,0+L/150) | |||
|
Широкоугольный |
от 0 до 300 |
от 0 до 200 |
±(4,0+L/150) | ||||
|
302H |
Высокоточный |
от 0 до 330 |
от 0 до 250 |
±(3,0+L/150) | |||
|
Широкоугольный |
от 0 до 400 |
от 0 до 300 |
±(4,0+L/150) | ||||
Примечание: * - при использовании объектива 50 крат для модификаций VP300, VP400 и PH400
Таблица 3 - Технические характеристики
|
Модифика ция |
Типораз мер |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Ширина |
Длина |
Высота | |||
|
VP300 |
2515 |
990 |
570 |
1230 |
170 |
|
2010 |
990 |
570 |
1230 |
170 | |
|
VP400 |
2010 |
1010 |
620 |
1320 |
230 |
|
2515 |
1010 |
670 |
1320 |
235 | |
|
3020 |
1010 |
720 |
1320 |
240 | |
|
PH400 |
3015 |
1460 |
650 |
1200 |
300 |
|
PH |
2012 |
1120 |
720 |
1100 |
200 |
|
IVS |
100D |
625 |
315 |
650 |
33 |
|
202D |
625 |
410 |
650 |
45 | |
|
302D |
625 |
515 |
650 |
50 | |
|
302Н |
695 |
635 |
650 |
56 | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +18 до +22 от 20 до 80 |
|
Напряжение питания переменного тока, В |
220±22 |
|
Частота переменного тока, Гц |
50±2,5 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится методом печати на маркировочную наклейку и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Проектор измерительный |
MICROMER |
1 шт. |
|
Объективы* |
- |
1 компл. |
|
Калибровочный эталон (шаблон) |
- |
1 шт. |
|
Персональный компьютер с монитором* |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.6-001-66024114 2024 |
1 экз. |
|
Руководство оператора ПО |
- |
1 экз. |
|
Паспорт |
ПС 26.51.6-001-66024114 2024 |
1 экз. |
|
Примечание: * - Поставляются по дополнительному заказу | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа РЭ 26.51.6-001-66024114
2024 «Проекторы измерительные MICROMER. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.;
Локальная поверочная схема для средств измерений плоского угла в диапазоне измерений от 0 до 360° № ЛПС 015-2024, утвержденная ООО «ПРОММАШ ТЕСТ Метрология» от 30 октября 2024 г.;
ТУ 26.51.6-001-66024114-2024 «Проекторы измерительные MICROMER. Технические условия».
Другие Проекторы измерительные
