Колонки газораздаточные сжиженного природного газа HPJYJ80
| Номер в ГРСИ РФ: | 97517-26 |
|---|---|
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | Houpu Clean Energy Co., Ltd., Китай |
Колонки газораздаточные сжиженного природного газа HPJYJ80 (далее - колонки) предназначены для измерений массы сжиженного природного газа при заполнении газовых емкостей, в том числе топливных баков транспортных средств.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97517-26 | |||||||||
| Действует | по 27.01.2031 | |||||||||
| Наименование | Колонки газораздаточные сжиженного природного газа | |||||||||
| Модель | HPJYJ80 | |||||||||
| Модификации |
HPJYJ80-I-A-K1 HPJYJ80-I-A-K2 |
|||||||||
| Приказы |
№126 от
27.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1fdc0a2a-108c-8d1e-4c1f-06017297152b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Houpu Clean Energy Group Co., Ltd., КИТАЙ, No555, Kanglong Road, Hi-TECH Zone, Chengdu
Поверка
| Методика поверки / информация о поверке |
МП-790-2025 Государственная система обеспечения единства измерений. Колонки газораздаточные сжиженного природного газа HPJYJ80. Методика поверки
(с 27.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97517-26: Описание типа
2026-97517-26.pdf
|
Скачать | 223.5 КБ | |
|
97517-26: Методика поверки
МП-790-2025
2026-mp97517-26.pdf
|
Скачать | 953.6 КБ |
Описание типа
Назначение
Колонки газораздаточные сжиженного природного газа HPJYJ80 (далее - колонки) предназначены для измерений массы сжиженного природного газа при заполнении газовых емкостей, в том числе топливных баков транспортных средств.
Описание
Принцип действия колонок основан на измерении массы сжиженного газа (далее - газ, топливо) через трубопровод наполнения и трубопровод возвратной фазы.
После задания дозы на дистанционном устройстве или блоке колонки, газ поступает в заполняемый резервуар, через массовый расходомер, который соединен линиями связи с электронным блоком. При процедуре захолаживания, часть испарившегося газа поступает обратно в трубопровод через другой расходомер, который также соединен с информационным блоком линиями связи. В информационном блоке происходит обработка полученных по линиям связи результатов измерения и отображение информации количестве отпущенного топлива, с учетом испарившейся фазы. Результатом измерений является разница между поступившей в резервуар массой газа и массой испарившейся фазы.
Колонки выпускаются в двух модификациях HPJYJ80-I-A-K1 и HPJYJ80-I-A-K2, отличающихся между собой расположением заправочных рукавов.
Конструктивно колонки состоят:
- массового расходомера AMF025AN производства Chengdu Andisoon Measure Co.,Ltd. на трубопроводе наполнения;
- массового расходомера AMF008AN производства Chengdu Andisoon Measure Co.,Ltd. на трубопроводе возвратной фазы;
- Информационного блока, состоящего из электронных компонентов, дисплеев и клавиатуры;
- запорной, регулирующей и предохранительной арматуры;
Общий вид колонок представлен на рисунке 1.
Место нанесения знака поверки на колонку не предусмотрено.
В колонках предусмотрено пломбирование, массомеров как сборочных единиц колонки, влияющих на метрологические показатели, которые должны быть опломбированы после проверки метрологических характеристик.
Схемы пломбирования представлены на рисунках 2 - 3 соответственно.
Серийный номер в виде цифрового обозначения, наносится на идентификационную табличку корпуса колонки методом лазерной гравировки или методом пробивки, как представлено на рисунке 4.

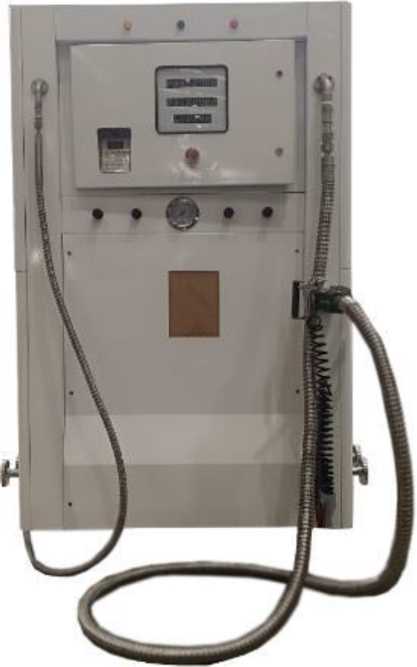

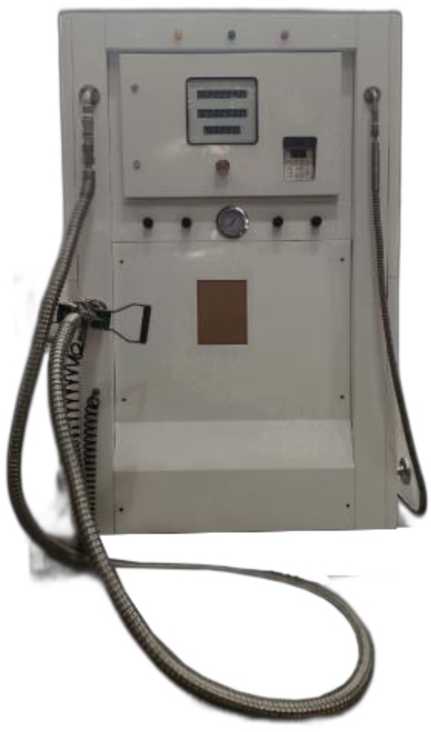

HPJYJ80-I-A-K1
Рисунок 1 - Внешний вид колонок
HPJYJ80-I-A-K2
Место пломбировки

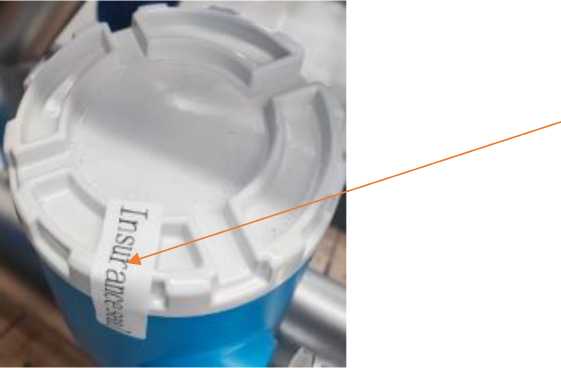

Рисунок 2 - Пломбировка массовых расходомеров
Место пломбировки

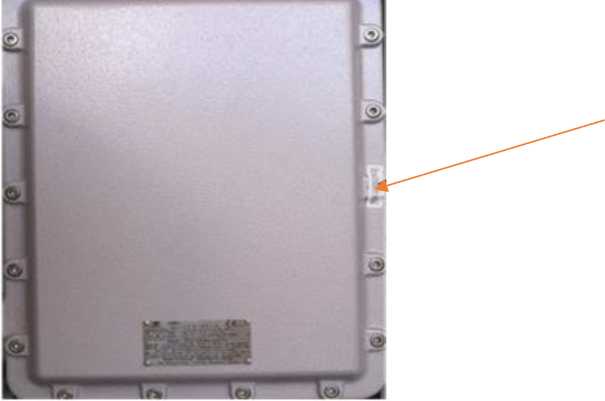

Рисунок 3 - Пломбировка электронного блока

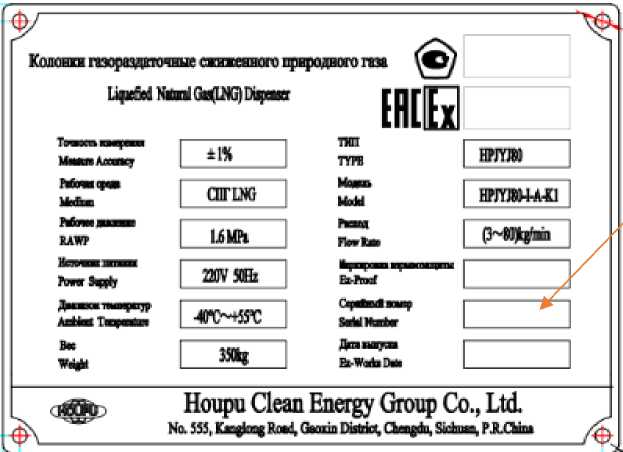

Рисунок 4 - Идентификационная табличка с серийным номером
Место нанесения серийного номера
Программное обеспечение
Колонки имеют встроенное программное обеспечение (далее по тексту - ПО), которое устанавливается предприятием изготовителем в электронный блок, данное ПО обеспечивает:
- сбор и обработку информации от средств измерений, входящих в состав колонки;
- накопление и хранение в суммарном виде информации об измеренном количестве газа;
- формирование отчётов;
- управление процессом измерений и передачу результатов измерений в компьютерную сеть.
ПО защищено от несанкционированного изменения путем пломбирования электронного блока. ПО исключает возможность изменения или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CS-CAL-L |
|
Номер версии (идентификационный номер) ПО не ниже |
V2.X* |
|
*- где «х» принимает значения от 0 до 9, и не относится к метрологически значимой части ПО | |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение расхода, кг/мин* |
65 |
|
Минимальная доза выдачи, кг |
20 |
|
Пределы допускаемой относительной погрешности при измерении массы, %: |
±1 |
|
*Допускается отклонение от указанного значения не более 10% | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока, В |
220±10% |
|
Общее количество раздаточных рукавов, шт. |
1 или 2 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность,% |
от -40 до +55 от 10 до 80 |
|
Верхний предел показаний указателя разового учета: - выданного количества топлива, кг - цены за 1 кг, руб. - стоимости за выданную дозу, руб. |
999 999,99 9 999,99 999 999,99 |
|
Максимальное рабочее давление, МПа |
2,5 |
|
Габаритные размеры (ВхШхД), мм, не более |
1300x850x2000 |
|
Масса, кг, не более, |
350 |
|
Маркировка взрывозащиты |
1Ex IIB T4 Gb |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
25000 |
|
средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на информационную табличку методом пробивки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Колонки газораздаточные сжиженного природного газа |
HPJYJ80 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Сведения о конструкции, принципе действия, характеристиках оборудования» руководства по эксплуатации.
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.7.3);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия Houpu Clean Energy Group Co., Ltd «Колонки газораздаточные сжиженного природного газа HPJYJ80».
