Нагрузки электронные N62100
| Номер в ГРСИ РФ: | 97543-26 |
|---|---|
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Нагрузки электронные N62100 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97543-26 | ||||||||||||
| Действует | по 29.01.2031 | ||||||||||||
| Наименование | Нагрузки электронные | ||||||||||||
| Модель | N62100 | ||||||||||||
| Модификации |
N62115-80-20 N62115-150-20 N62115-600-05 N62130-80-40 N62130-150-40 N62130-600-10 N62160-80-60 N62160-150-60 N62160-600-15 |
||||||||||||
| Приказы |
№143 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 42234f56-c201-0d4f-4c16-62e4fb486dd7 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., КИТАЙ, Building B23-B24, No.308,Maqiaohe Road,Changsha City, Hunan Province, China.
Поверка
| Методика поверки / информация о поверке |
РТ-МП- 1383-551-2025 ГСИ. Нагрузки электронные N62100. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
97543-26: Описание типа
2026-97543-26.pdf
|
Скачать | 242.2 КБ | |
|
97543-26: Методика поверки
РТ-МП- 1383-551-2025
2026-mp97543-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Нагрузки электронные N62100 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Описание
Нагрузки представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения.
На передней панели нагрузок расположены: кнопка включения питания, дисплей для отображения значений выходных параметров, вращающийся регулятор для установки выходных параметров, функциональные клавиши, клеммы подключения.
На задней панели нагрузок расположены: разъем сети питания и разъемы для связи с персональным компьютером.
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью функциональных клавиш и вращающегося регулятора на лицевой панели нагрузок.
К данному типу средств измерений относятся нагрузки следующих модификаций: N62115-80-20, N62115-150-20, N62115-600-05, N62130-80-40, N62130-150-40, N62130-600-10, N62160-80-60, N62160-150-60, N62160-600-15, отличающихся между собой значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Нанесение знака поверки на нагрузки не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель нагрузок, в месте, указанном на рисунке 2.
Защита от несанкционированного доступа к внутренним частям и элементам выполнена путем опломбировки крепежных винтов на боковой стороне корпуса.

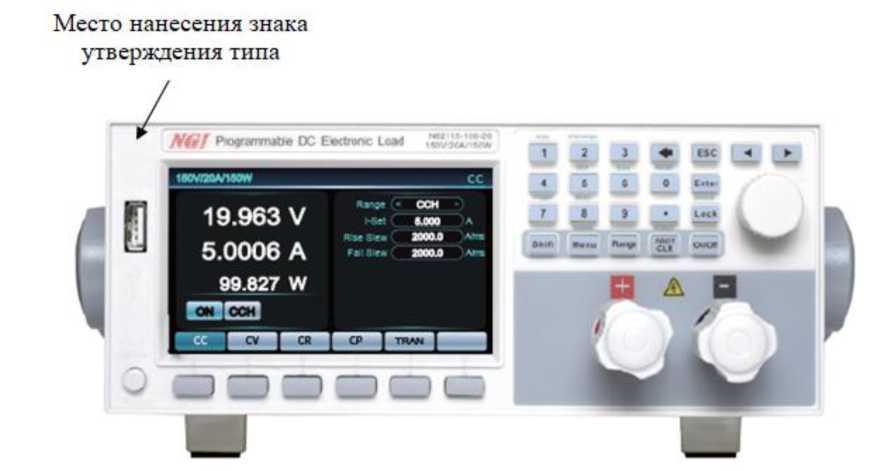

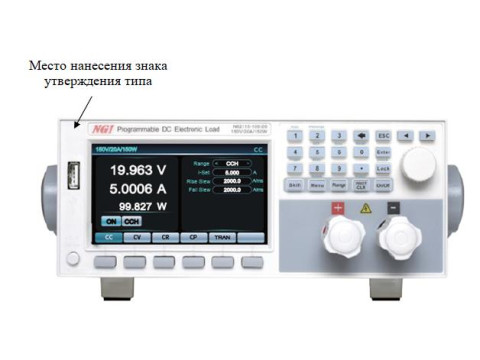

Общий вид нагрузок и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 2.
Место нанесения знака утверждения типа
19.963 V
5.0006 А
99.827 W nn ее
Рисунок 1 - Общий вид средства измерений

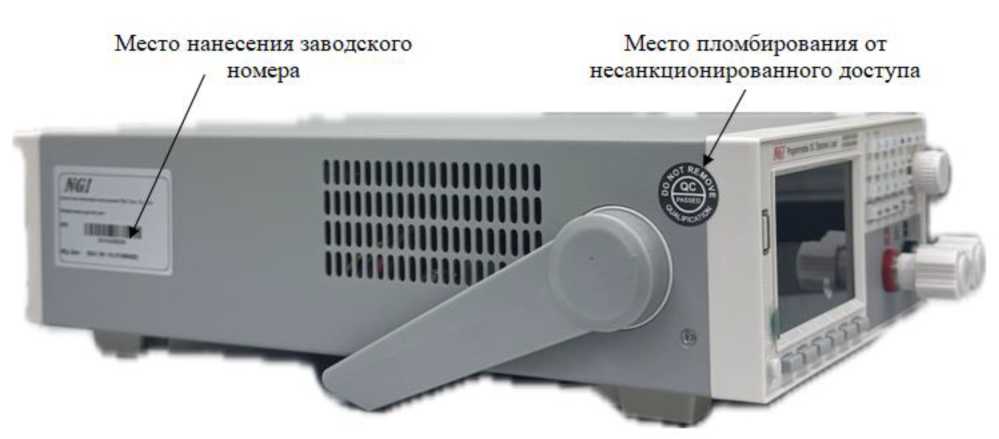

Место нанесения заводского . номера
Место пломбирования от несанкционированного доступа
IIIIIIIIIIIIIIIIIIII ЯИ! IIIIIIIIIIIIIII*-
Рисунок 2 - Схема пломбировки средства измерений и место нанесения заводского номера
Программное обеспечение
Управление режимами работы и настройками нагрузки осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
N62100 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики в режиме установки/измерений силы
постоянного тока
|
Модификация |
Диапазон установки/ измерений силы постоянного тока, А |
Дискретность установки силы постоянного тока, А |
Дискретность измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки/измерений силы постоянного тока, А |
|
N62115-600-05 |
от 0 до 0,5 |
0,00001 |
0,00001 |
±(0,0005-11) + 0,0005 •1д2)) |
|
от 0 до 5 |
0,0001 |
0,00001 | ||
|
N62130-600-10 |
от 0 до 1 |
0,0001 |
0,00001 | |
|
от 0 до 10 |
0,001 |
0,0001 | ||
|
N62160-600-15 |
от 0 до 1,5 |
0,0001 |
0,00001 | |
|
от 0 до 15 |
0,001 |
0,0001 | ||
|
N62115-80-20, N62115-150-20 |
от 0 до 2 |
0,0001 |
0,00001 | |
|
от 0 до 20 |
0,001 |
0,0001 | ||
|
N62130-80-40, N62130-150-40 |
от 0 до 4 |
0,0001 |
0,00001 | |
|
от 0 до 40 |
0,001 |
0,0001 | ||
|
N62160-80-60, N62160-150-60 |
от 0 до 6 |
0,0001 |
0,00001 | |
|
от 0 до 60 |
0,001 |
0,0001 |
Примечание
1)I - установленное/измеренное значение силы постоянного тока, А;
2)1д - значение верхней границы диапазона установки/измерений силы постоянного тока, А
Таблица 3 - Метрологические характеристики в режиме установки/измерений напряжения
постоянного тока
|
Модификация |
Диапазон установки/ измерений напряжения постоянного тока, В |
Дискретность установки напряжения постоянного тока, В |
Дискретность измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки/измерений напряжения постоянного тока, В |
|
N62115-80-20, N62130-80-40, N62160-80-60 |
от 0 до 8 |
0,0001 |
0,00001 |
±(0,00025 •U1) + 0,00025 •иД2)) |
|
от 0 до 80 |
0,001 |
0,0001 | ||
|
N62115-150-20, N62130-150-40, N62160-150-60 |
от 0 до 15 |
0,001 |
0,0001 | |
|
от 0 до 150 |
0,01 |
0,001 | ||
|
N62115-600-05, N62130-600-10, N62160-600-15 |
от 0 до 60 |
0,001 |
0,0001 | |
|
от 0 до 600 |
0,01 |
0,001 |
Примечание
Таблица 4 - Метрологические характеристики в режиме установки/измерений электрической
мощности
|
Модификация |
Диапазон установки/ измерений электрической мощности, Вт |
Дискретность установки электрической мощности, Вт |
Дискретность измерений электрической мощности, Вт |
Пределы допускаемой абсолютной погрешности установки/измерений электрической мощности, Вт |
|
N62115-80-20, N62115-150-20, N62115-600-05 |
от 0 до 15 |
0,001 |
0,0001 |
±(0,001 •Р5) + 0,00 1Тд6)) |
|
от 0 до 150 |
0,01 |
0,001 | ||
|
N62130-80-40, N62130-150-40, N62130-600-10 |
от 0 до 30 |
0,001 |
0,0001 | |
|
от 0 до 300 |
0,01 |
0,001 | ||
|
N62160-80-60, N62160-150-60, N62160-600-15 |
от 0 до 60 |
0,001 |
0,0001 | |
|
от 0 до 600 |
0,01 |
0,001 |
Примечание
5)P - установленное/измеренное значение электрической мощности, Вт;
6)Рд - значение верхней границы диапазона установки/измерений электрической мощности, Вт
Таблица 5 - Метрологические характеристики в режиме установки сопротивления постоянного
тока
|
Модификация |
Диапазон установки сопротивления постоянного тока, Ом |
Дискретность установки сопротивления постоянного тока, Ом |
Пределы допускаемой абсолютной погрешности установки сопротивления постоянного тока, Ом |
|
N62115-80-20 |
от 0,1 до 1800 |
0,1 |
±(0,01 •R3) + 0,01/Ид4) |
|
от 1 до 18000 |
1 | ||
|
N62115-150-20 |
от 0,1 до 3000 |
0,1 | |
|
от 1 до 30000 |
1 | ||
|
N62115-600-05 |
от 0,6 до 9900 |
0,1 | |
|
от 3 до 99000 |
1 | ||
|
N62130-80-40 |
от 0,1 до 900 |
0,1 | |
|
от 1 до 9000 |
1 | ||
|
N62130-150-40 |
от 0,1 до 1500 |
0,1 | |
|
от 1 до 15000 |
1 | ||
|
N62130-600-10 |
от 0,3 до 9900 |
0,1 | |
|
от 2 до 99000 |
1 | ||
|
N62160-80-60 |
от 0,1 до 600 |
0,1 | |
|
от 1 до 6000 |
1 | ||
|
N62160-150-60 |
от 0,1 до 1000 |
0,1 | |
|
от 1 до 10000 |
1 | ||
|
N62160-600-15 |
от 0,2 до 9900 |
0,1 | |
|
от 1 до 99000 |
1 |
Примечание
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 47 до 63 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
214x88x363 |
|
Масса, кг, не более: - для модификаций N62115-80-20, N62115-150-20, N62115-600-05 - для модификаций N62130-80-40, N62130-150-40, N62130-600-10, N62160-80-60, N62160-150-60, N62160-600-15 |
4,5 5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от 0 до +40 от 5 до 90 |
|
Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -20 до +60 90 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
25000 |
Знак утверждения типа
наносится на лицевую панель нагрузок методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нагрузка электронная |
N62100* |
1 шт. |
|
Сетевой кабель питания |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Примечание *Модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 5 «Начало работы» документа «Нагрузки электронные N62100. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 01.10.2018 №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»
Нагрузки электронные N62100. Стандарт предприятия
