Шаблоны путевые электронные ШЭП-70
| Номер в ГРСИ РФ: | 97563-26 |
|---|---|
| Категория: | Шаблоны путевые |
| Производитель / заявитель: | ООО "НПК "ЛУЧ", г.Балашиха |
Шаблоны путевые электронные ШЭП-70 (далее - шаблоны) предназначены для измерений геометрических параметров рельсовой колеи: ширины и взаимного положения обеих рельсовых нитей по высоте (уровня).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97563-26 | |||||||||
| Действует | по 29.01.2031 | |||||||||
| Наименование | Шаблоны путевые электронные | |||||||||
| Модель | ШЭП-70 | |||||||||
| Модификации |
ШЭП-70Р ШЭП-70С |
|||||||||
| Приказы |
№139 от
29.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4ae1af0e-b480-c472-bda6-495c13ca62aa | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПК "ЛУЧ", РОССИЯ, 143930, Московская область, г. Балашиха, Ильича (Салтыковка мкр.) шоссе, д. 1, литера Б, помещ. 407
Поверка
| Методика поверки / информация о поверке |
РТ-МП-588-203-2025 ГСИ. Шаблоны путевые электронные ШЭП-70. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
6 месяцев
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97563-26: Описание типа
2026-97563-26.pdf
|
Скачать | 201.5 КБ | |
|
97563-26: Методика поверки
РТ-МП-588-203-2025
2026-mp97563-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Шаблоны путевые электронные ШЭП-70 (далее - шаблоны) предназначены для измерений геометрических параметров рельсовой колеи: ширины и взаимного положения обеих рельсовых нитей по высоте (уровня).
Описание
Принцип действия шаблонов при измерении ширины колеи основан на преобразовании перемещения подвижных упоров относительно неподвижного основания с помощью потенциометрических датчиков перемещений в значение измеряемого параметра.
Принцип действия шаблонов при измерении уровня, основан на преобразовании взаимного возвышения упоров с помощью датчика положения (акселерометра) в значение измеряемого параметра.
Шаблоны представляют собой основание, выполненное из алюминиевого профиля, на котором смонтированы основные компоненты: электронный блок с расположенным в нём датчиком положения, датчики перемещений, жёстко связанные с подвижными упорами и рычаги управления перемещением упоров.
Шаблоны выпускаются в двух исполнениях: ШЭП-70Р и ШЭП-70С, которые различаются между собой возможностью автономного хода (у ШЭП-70Р нет возможности самостоятельно перемещаться вдоль рельсовой колеи, а у ШЭП-70С - имеется возможность самостоятельного перемещения вдоль рельсовой колеи).
Общий вид шаблонов приведен на рисунках 1 и 2.

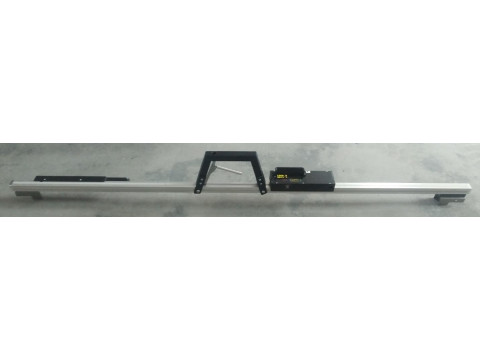

Рисунок 1 - Общий вид шаблонов путевых электронных ШЭП-70Р

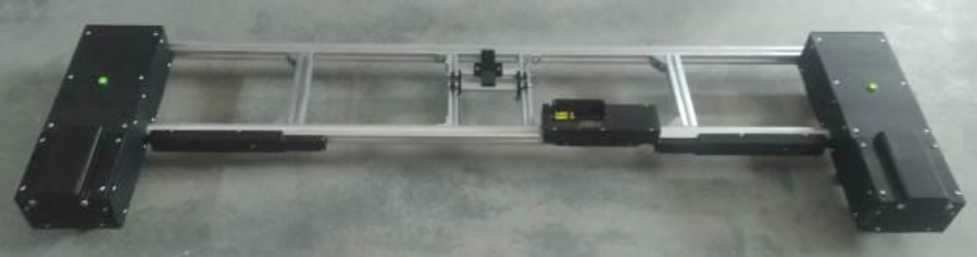

Рисунок 2 - Общий вид шаблонов путевых электронных ШЭП-70С
Нанесение знака поверки на шаблоны не предусмотрено.
Пломбирование шаблонов от несанкционированного доступа осуществляется с помощью пломбировочной наклейки, которая наносится на электронный блок в месте, указанном на рисунке 3.
Заводские номера состоят из четырёх арабских цифр, нанесённых на информационный алюминиевый шильд способом анодно-окисной металлографики. Шильд наклеен на корпус электронного блока шаблона. Общий вид информационных шильдов шаблонов ШЭП-70Р и ШЭП-70С приведен на рисунке 4.
Место нанесения пломбы в виде пломбировочной ленты

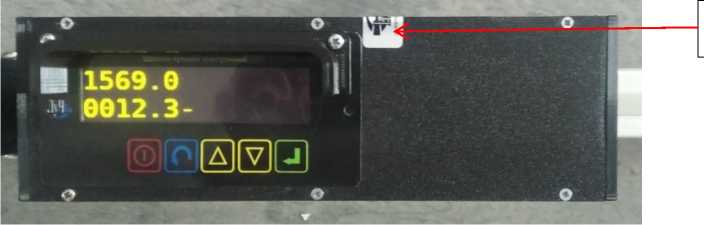

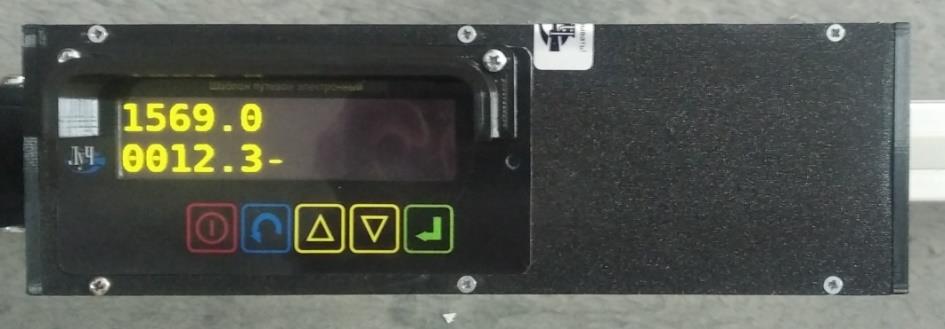

Рисунок 3 - Место пломбирования шаблонов путевых электронных ШЭП-70

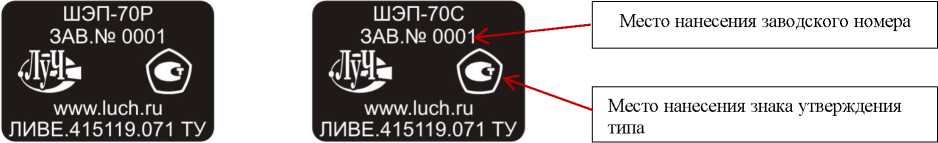

Рисунок 4 - Общий вид информационных шильдов шаблонов путевых электронных ШЭП-70Р и ШЭП-70С
Программное обеспечение
Программное обеспечение (далее - ПО) «ШЭП-70» предназначено для управления работой шаблонов, проведения измерений, обработки и передачи их результатов. ПО установлено в виде прошивки в электронные блоки шаблонов предприятием-изготовителем и недоступно для потребителя. Конструкция шаблонов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО оценивается, как «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ШЭП-70 |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
_ |
Передача результатов измерений в мобильное рабочее место оператора шаблонов осуществляется с помощью интерфейса Bluetooth в автономное ПО.
Технические характеристики
Метрологические и технические характеристики шаблонов представлены в таблицах 2 и 3.
Таблица - 2. Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений взаимного расположения обеих рельсовых нитей по высоте (уровень), мм |
от -170 до +170 |
|
Пределы допускаемой абсолютной погрешности измерений взаимного расположения обеих рельсовых нитей по высоте (уровень), мм |
±1 |
|
Диапазон измерений ширины рельсовой колеи, мм |
от 1500 до 1570 |
|
Пределы допускаемой абсолютной погрешности измерений ширины рельсовой колеи, мм |
±1 |
Таблица - 3. Технические характеристики
|
Наименование характеристики |
Значение | ||
|
ШЭП-70Р |
ШЭП-70С | ||
|
Сопротивление электроизоляции между измерительными наконечниками, МОм, не менее |
50 | ||
|
Масса, кг, не более |
4 |
15 | |
|
Габаритные размеры, мм, не более длина ширина высота |
1900 150 300 |
1900 550 300 | |
|
Скорость перемещения шаблона по рельсам, км/ч, не более |
- |
4,0 | |
|
Условия эксплуатации: Температура окружающей среды, °С Относительная влажность, %, не более |
от |
-40 до +50 80 | |
Знак утверждения типа
наносится способом анодно-окисной металлографики на информационный алюминиевый шильд шаблонов и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Шаблон путевой электронный ШЭП-70 |
ЛИВЕ.415119.071 |
1 шт. |
|
Зарядное устройство для электронного блока |
- |
1 шт. |
П Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Зарядное устройство для ходовой части |
- |
1 шт.* |
|
Запасной аккумуляторный блок для электронного блока |
- |
1 шт.** |
|
Комплект запасных аккумуляторных блоков для ходовой части |
- |
1 комплект*** |
|
Пульт радиоуправления |
- |
1 шт.* |
|
Руководство по эксплуатации |
ЛИВЕ.415119.071 РЭ |
1 экз. |
|
Паспорт |
ЛИВЕ.415119.071 ПС |
1 экз. |
|
* - поставляется только для модификации ШЭ' * * - поставляется по заказу потребителя * ** - поставляется по заказу потребителя толь |
П-70С ко для модификации ШЭП-70С | |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» документа ЛИВЕ.415119.071 РЭ «Шаблон путевой электронный ШЭП-70. Руководство по эксплуатации».
Нормативные документы
Локальная поверочная схема для средств измерений геометрических параметров рельсовой колеи;
ЛИВЕ.415119.071 ТУ «Шаблон путевой электронный ШЭП-70. Технические условия».
