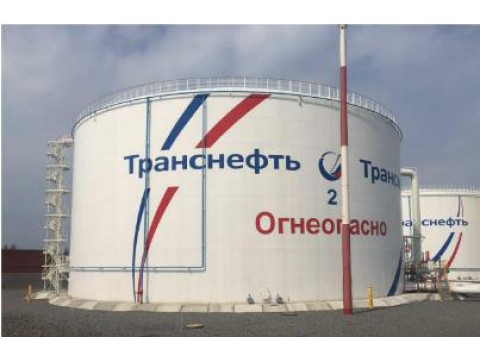

Резервуар вертикальный стальной цилиндрический РВС- 20000
| Номер в ГРСИ РФ: | 97570-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "Черномортранснефть", г.Новороссийск |
|
97570-26: Описание типа
2026-97570-26.pdf
|
Скачать | 128.9 КБ |
Резервуар вертикальный стальной цилиндрический РВС-20000 (далее - резервуар) предназначен для измерения объёма нефти, а также для её приёма, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97570-26 | ||||||
| Наименование | Резервуар вертикальный стальной цилиндрический | ||||||
| Модель | РВС- 20000 | ||||||
| Приказы |
№139 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | a1c039fb-8fd8-7827-e2a0-16407b73923a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО "ЧЕРНОМОРТРАНСНЕФТЬ", РОССИЯ, 353911, Краснодарский край, г. о. город Новороссийск, г. Новороссийск, Сухумское шоссе, д. 85, к. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97570-26: Описание типа
2026-97570-26.pdf
|
Скачать | 128.9 КБ |
Описание типа
Назначение
Резервуар вертикальный стальной цилиндрический РВС-20000 (далее - резервуар) предназначен для измерения объёма нефти, а также для её приёма, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 2 расположен по адресу: Ростовская область, Родионово-Несветайской район, слобода Родионово-Несветайская, улица Мичурина 2.
Заводской номер нанесен методом аэрографии в виде цифрового кода непосредственно на резервуар.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Общий вид резервуара представлен на рисунке 1.

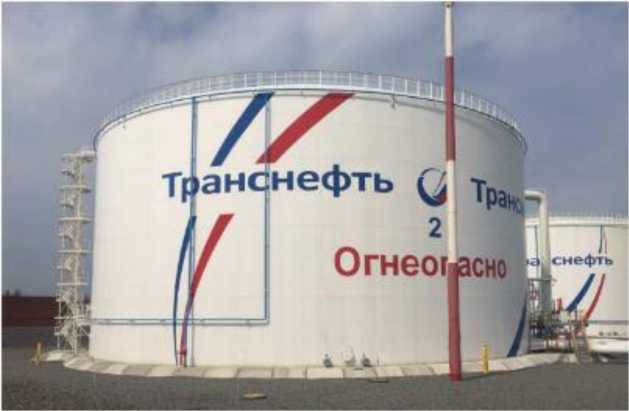

Рисунок 1 - Общий вид резервуара РВС-20000
Технические характеристики
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,1 |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
|
Таблица 3 - Показатели надежности | ||
|
Наименование характеристики |
Значение | |
|
Средний срок службы, лет, не менее |
50 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений_____________
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-20000 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
