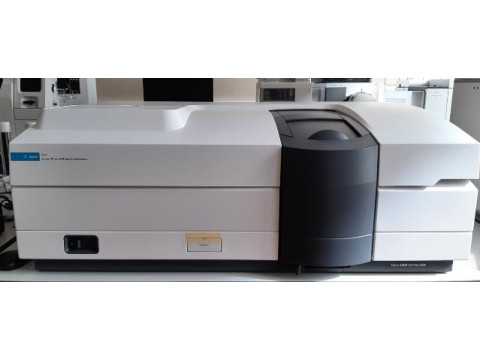

Спектрофотометр Cary 5000
| Номер в ГРСИ РФ: | 97573-26 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Спектрофотометр Cary 5000 (далее по тексту - спектрофотометр) предназначен для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97573-26 | ||||||
| Наименование | Спектрофотометр | ||||||
| Модель | Cary 5000 | ||||||
| Приказы |
№139 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4d1e2784-4434-0d62-3632-c62a27eee5c7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Agilent Technologies Bayan Lepas Free, МАЛАЙЗИЯ, Industrial Zone-Phase 3, 11900 Penang, Malaysia.; Agilent Technologies Australia (M) Pty Ltd, АВСТРАЛИЯ, 679 Springvale Road, Mulgrave, VIC 3170, Австралия
Поверка
| Методика поверки / информация о поверке |
РТ-МП- 1346-448- 2025 ГСИ. Спектрофотометр Cary 5000. Методика поверки
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97573-26: Описание типа
2026-97573-26.pdf
|
Скачать | 149.3 КБ | |
|
97573-26: Методика поверки
РТ-МП- 1346-448- 2025
2026-mp97573-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Спектрофотометр Cary 5000 (далее по тексту - спектрофотометр) предназначен для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.
Описание
Конструктивно спектрофотометр представляет собой настольный прибор, состоящий из оптико-механической системы и электронного блока управления, размещенных в едином корпусе. Спектрофотометр управляется от внешнего управляющего компьютера.
Принцип работы спектрофотометра основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
Оптическая схема спектрофотометра - двухлучевая с опорным лучом. Опорный луч, как и измерительный, проходит через кюветное отделение, но в отличие от измерительного, попадает на детектор, не проходя через сам исследуемый образец. Разделение луча на опорный и измерительный осуществляется с помощью вращающегося механизма прерывания луча, который по необходимости может перевести прибор в однолучевой режим. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой.
К данному типу средства измерений относится спектрофотометр с серийным номером MY2521CD05.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящий из арабских цифр и латинских букв, нанесен типографским способом на индивидуальную этикетку, расположенную на задней части корпуса спектрофотометра.
Общий вид спектрофотометра и индивидуальной этикетки представлен на рисунках 1-2.

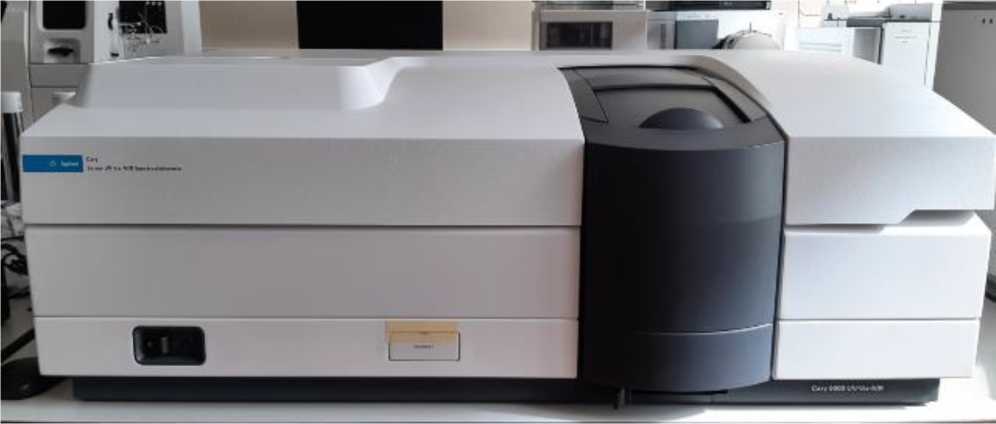

Рисунок 1 - Общий вид средства измерений
Место нанесения серийного номера
Место нанесения знака утверждения типа
Agilent
UK
Product No\G9825a
MSJP 9fv ЦТ
TI0AN250V
100- 240 10 10 Nt MC VA
Serial No MY2521CD0S , lllllllllllllltllllllll 1 A« Ге.ппе-ug-ei **♦!'• • NfU I •>* Vt***f»»’* ®<1
WH OS

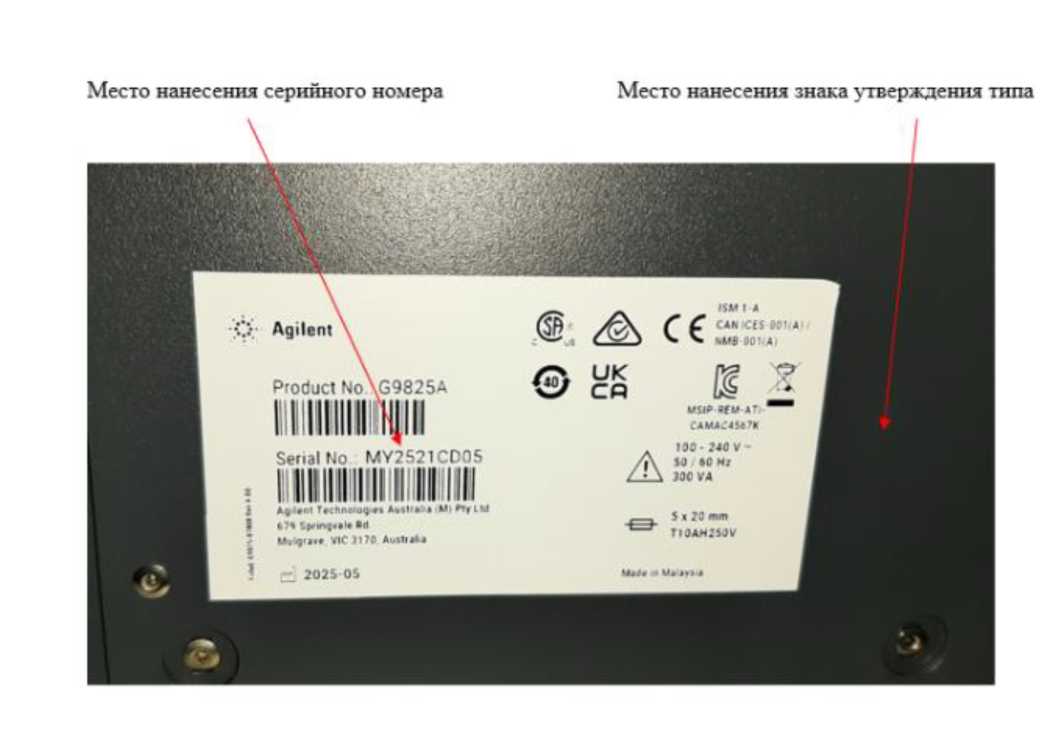

Рисунок 2 - Вид индивидуальной этикетки
Пломбирование спектрофотометра не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) спектрофотометра является внешним, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
Влияние ПО учтено при нормировании метрологических характеристик спектрофотометра.
Уровень защиты ПО - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО спектрофотометра приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО спектрофотометра
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Cary WinUV |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.6.0.1649 |
|
Цифровой идентификатор ПО |
недоступно пользователю |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКНП, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений СКНП, % |
±1 |
|
Спектральный диапазон, нм |
от 175 до 3300 |
|
Пределы допускаемой абсолютной погрешности установки длин волн в диапазоне от 200 до 2500 нм, нм |
±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень рассеянного света на длине волны 340 нм (по NaNO2), %, не более |
0,05 |
|
Габаритные размеры, мм, не более: - высота |
380 |
|
- длина |
1020 |
|
- ширина |
710 |
|
Масса, кг, не более |
91 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
300 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
Знак утверждения типа
наносится в виде наклейки на заднюю часть корпуса спектрофотометра и на верхнюю часть титульного листа паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр |
Cary 5000, серийный номер MY2521CD05 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Диск с ПО |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 («Установка») Руководства по эксплуатации «Спектрофотометры Cary 5000»
Нормативные документы
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
