Установки для поверки трехфазных счетчиков МИР УП-07
| Номер в ГРСИ РФ: | 97579-26 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Мир", г.Омск |
Установки для поверки трехфазных счетчиков МИР УП-07 (далее - установки) предназначены для воспроизведений действующих значений напряжения переменного тока основной гармоники, силы переменного тока основной гармоники, коэффициента мощности, частоты переменного тока, активной, реактивной и полной электрической мощности переменного тока, активной и реактивной электрической энергии переменного тока, показателей качества электрической энергии (далее - ПКЭ) при поверке и регулировке трехфазных счетчиков активной и реактивной электрической энергии переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97579-26 | ||||||
| Действует | по 29.01.2031 | ||||||
| Наименование | Установки для поверки трехфазных счетчиков | ||||||
| Модель | МИР УП-07 | ||||||
| Модификации |
МИР УП-07-10-0.05-6-С2-X, где: 10 - максимальный ток (10 – максимальный ток 10 А); 0.05 - Предел относительной основной погрешности при поверке счетчиков активной/реактивной энергии 6 - Максимальное количество поверяемых одновременно счетчиков С2 - Варианты конструктивного исполнения (С2 – исполнение в едином корпусе) Х - Дополнительные функции На испытание представлен УП-07-10-0.05-6-С2 |
||||||
| Приказы |
№139 от
29.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d625201f-154e-cd08-7dd2-1ebee41421f3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПО «МИР», РОССИЯ, 644105, Омская область, г. Омск, ул. Успешная, д. 51
Поверка
| Методика поверки / информация о поверке |
МП- НИЦЭ-096- 25 ГСИ. Установки для поверки трехфазных счетчиков МИР УП- 07. Методика поверки.
(с 29.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97579-26: Описание типа
2026-97579-26.pdf
|
Скачать | 184.4 КБ | |
|
97579-26: Методика поверки
МП- НИЦЭ-096- 25
2026-mp97579-26.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Установки для поверки трехфазных счетчиков МИР УП-07 (далее - установки) предназначены для воспроизведений действующих значений напряжения переменного тока основной гармоники, силы переменного тока основной гармоники, коэффициента мощности, частоты переменного тока, активной, реактивной и полной электрической мощности переменного тока, активной и реактивной электрической энергии переменного тока, показателей качества электрической энергии (далее - ПКЭ) при поверке и регулировке трехфазных счетчиков активной и реактивной электрической энергии переменного тока.
Установки являются рабочими эталонами 2-го разряда согласно государственной поверочной схеме, утвержденной Приказом Росстандарта от 10.09.2025 г. № 1932 (по Приложениям А, Б).
Установки предназначены для поверки трехфазных счетчиков активной электрической энергии переменного тока класса точности 0,2S и менее точных, и трехфазных счетчиков реактивной электрической энергии переменного тока класса точности 0,5 и менее точных.
Описание
Принцип действия установок основан на создании в последовательных и параллельных цепях поверяемых счетчиков, сигналов тока и напряжения стабилизированной мощности. Определение погрешности поверяемых счетчиков производится методом сличения результатов измерений с параметрами сигнала стабилизированной мощности эталонного источника сигналов.
Установки состоят из следующих связанных между собой функциональных устройств:
- эталонного источника сигналов;
- эталонных средств измерений;
- стенда для установки и подключения поверяемых счетчиков к источнику сигналов и эталонным средствам измерений (далее - стенд);
- устройство обработки результатов измерений при поверке, отображающее результаты поверки счетчиков, реализовано на персональном компьютере (далее - ПК).
Конструктивно все функциональные устройства установки размещены в стенде. Конструктивно стенды выполнены в виде приборных щитов с контактными устройствами (далее - КУ), предназначенными для подключения поверяемых счетчиков.
Каждое КУ обеспечивает подключение поверяемого счетчика к стенду с помощью прижимных контактов. Каждое КУ содержит устройство сопряжения оптическое УСО (далее - оптопорт), предназначенное для обмена данными со счетчиком по оптическому порту на скорости 9600 бит/с. КУ может содержать устройство фотосчитывающее, предназначенное для считывания импульсов с оптического испытательного выхода счетчика. В каждом КУ имеется датчик наличия счетчика и датчик положения прижимных контактов.
Установки имеют в составе частотомер электронно-счетный Ч3-85/6, рег. № 56478-14, предназначенный для измерения частоты следования импульсов.
Установки позволяют одновременно испытывать до 6-ти трехфазных счётчиков активной и реактивной электрической энергии переменного тока.
Структура кода модификаций стенда приведена в таблице 1.
Таблица 1 - Структура кода модификаций
|
Символы в коде |
Варианты и расшифровка символов |
|
МИР УП-07-10-0.05-6-С2-Х |
Тип поверяемых счетчиков: МИР УП-07 - счетчики трехфазные трансформаторного включения |
|
МИР УП-07-10-0.05-6-С2-Х |
Максимальный ток: 10 - максимальный ток 10 А |
|
МИР УП-07-10-0.05-6-С2-Х |
Предел относительной основной погрешности при поверке счетчиков активной/реактивной энергии: 0.05 - 0,05/0,05 |
|
МИР УП-07-10-0.05-6-С2-Х |
Максимальное количество поверяемых одновременно счетчиков* 6 - 6 мест |
|
МИР УП-07-10-0.05-6-С2-Х |
Варианты конструктивного исполнения: С2 - исполнение в едином корпусе |
|
МИР УП-07-10-0.05-6-С2-Х |
Дополнительные функции Возможные символы дополнительных функций, не влияющих на метрологические характеристики. |
|
Примечание - * Установки могут комбинированно оснащаться контактными устройствами для подключения различных конструктивных исполнений трехфазных счетчиков. | |
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

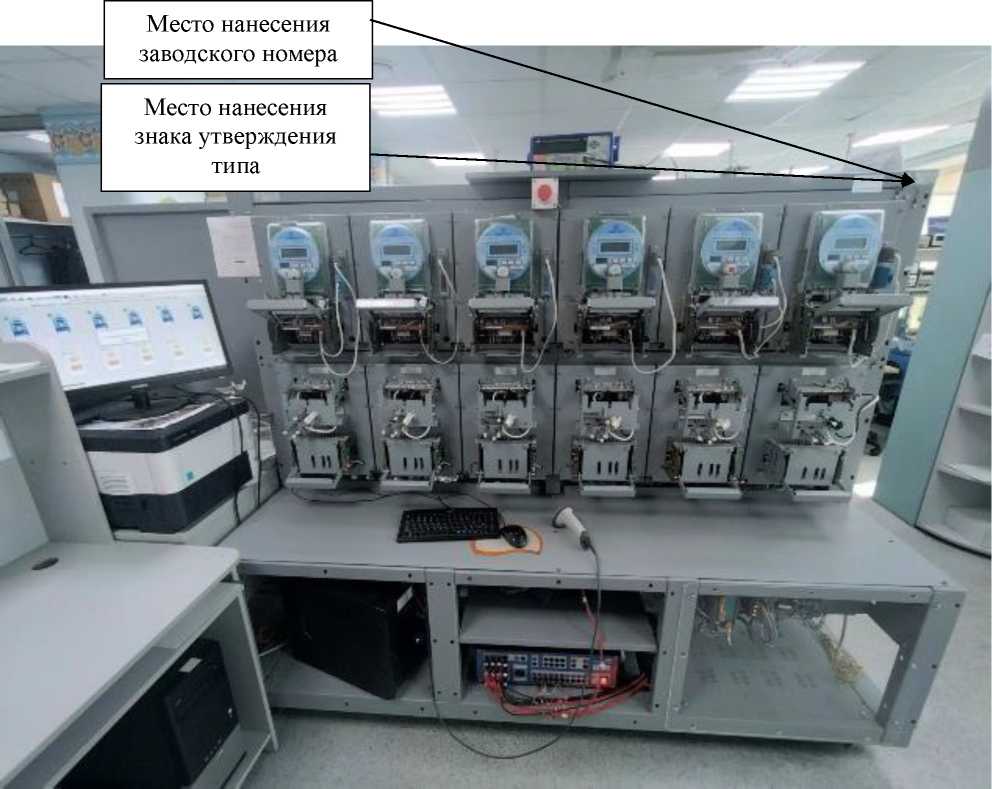

Общий вид установок с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на установки не предусмотрено. Пломбирование мест настройки (регулировки) установок не предусмотрено.
Место нанесения
заводского номера
Место нанесения знака утверждения типа

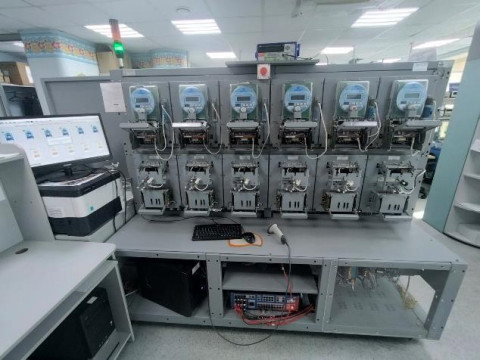

Рисунок 1 - Общий вид установок с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) установок является специализированным и предустановленным.
ПО обеспечивает функционирование стендов по заданному алгоритму, а также осуществляет взаимодействие между оператором и оборудованием установок.
ПО разделено на метрологически значимую и метрологически незначимую части.
Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО установок приведены в таблице 2.
аблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программа поверки приборов учета электроэнергии М25.00432-01 |
|
Номер версии (идентификационный номер ПО), не ниже |
6.5.X.X |
|
Идентификационное наименование метрологически значимой части ПО |
Имя файла: Metrology_part0.dll |
|
Номер версии (идентификационный номер ПО) метрологически значимой части |
1.0.0.1 |
|
Цифровой идентификатор ПО |
0ab08aeb5b3a865f0fe4d9c104cfbbba |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
|
Примечания: 1 Метрологически значимая часть выделена в отдельный файл, который находится в каталоге с установленной программой. Идентификационные данные метрологически значимой части выводятся на дисплей в окне «О программе» ПО верхнего уровня. 2 Х.Х - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 999. | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений среднеквадратичных значений фазного напряжения переменного тока, Иф, В |
от 28 до 300 |
|
Диапазон воспроизведений среднеквадратичных значений линейного напряжения переменного тока, Un, В |
от 48,5 до 519,6 |
|
Пределы допускаемой относительной погрешности воспроизведений среднеквадратичных значений фазного и линейного напряжения переменного тока, % |
±0,15 |
|
Диапазон воспроизведений среднеквадратичных значений силы переменного тока, I, А |
от 0,001 до 10,000 |
|
Пределы допускаемой относительной погрешности воспроизведений среднеквадратичных значений силы переменного тока: - для диапазона от 0,001 до 0,010 А не включ., % - для диапазона от 0,01 до 0,20 А включ., % - для диапазона св. 0,20 до 10,00 А включ., % |
±5,0 ±1,5 ±0,15 |
|
Диапазон воспроизведений значений коэффициента мощности, cosф |
от -1,00 до -0,25 от 0,25 до 1,00 |
|
Пределы допускаемой абсолютной погрешности воспроизведений значений коэффициента мощности, cosф |
±0,01 |
|
Номинальное значение частоты, Гц |
50,0 |
|
Диапазон воспроизведений значений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности воспроизведений значений частоты переменного тока, Гц |
±0,003 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений значений электрической мощности (фазной и суммарной) переменного тока: - активной, Вт |
U, В: от 28 до 300 I, А: от 0,01 до 10,00 0,25 < |cosф| < 1 |
|
- реактивной, вар |
U, В: от 28 до 300 I, А: от 0,02 до 10,00 0,25 < |зшф| < 1 |
|
- полной, В^А |
U, В: от 28 до 300 I, А: от 0,01 до 10,00 |
|
Пределы допускаемой относительной погрешности воспроизведений активной электрической мощности (фазной и суммарной) и энергии, % |
приведены в таблице 4 |
|
Пределы допускаемой относительной погрешности воспроизведений реактивной электрической мощности (фазной и суммарной) и энергии, % |
приведены в таблице 5 |
|
Пределы допускаемой относительной погрешности воспроизведений полной электрической мощности (фазной и суммарной), % |
±0,15 |
|
Диапазон измерений частоты сигнала на импульсном входе, Гц |
от 0,5 до 100000,0 |
|
Пределы допускаемой относительной погрешности измерений частоты сигнала на импульсном входе |
±1-10’7 |
|
Примечание - В таблице приведены характеристики среднеквадратичных значений напряжения и силы переменного тока основных гармоник. | |
Таблица 4 - Пределы допускаемой относительной погрешности воспроизведений активной электрической мощности (фазной и суммарной) и энергии
|
Значение тока, А |
Значение напряжения, В |
Коэффициент мощности cosф |
Пределы допускаемой относительной погрешности, % |
|
0,01 < I < 0,05 |
от 28 до 300 |
1,0 |
±0,10 |
|
0,05 < I < 10,00 |
±0,05 | ||
|
0,02 < I < 0,10 |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±0,15 | |
|
0,1 < I < 10,0 |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±0,10 | |
|
0,1 < I < 10,0 |
0,25 (при индуктивной нагрузке) 0,50 (при емкостной нагрузке) |
±0,15 |
Таблица 5 - Пределы допускаемой относительной погрешности воспроизведений реактивной
электрической мощности (фазной и суммарной) и энергии
|
Значение тока, А |
Значение напряжения, В |
Коэффициент simp (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной погрешности, % |
|
0,02 < I < 0,05 |
от 28 до 300 |
1,0 |
±0,25 |
|
0,05 < I < 10 |
±0,15 | ||
|
0,05 < I < 0,10 |
0,5 |
±0,25 | |
|
0,10 < I < 10 |
±0,15 | ||
|
0,10 < I < 10 |
0,25 |
±0,25 |
Таблица 6 - Метрологические характеристики при измерении ПКЭ
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
Параметры измерения отклонения частоты | ||
|
Отклонение основной частоты напряжения электропитания Дf от номинального значения, Г ц |
от -7,5 до +7,5 |
±0,003 |
|
Параметры измерения отклонения напряжения | ||
|
Положительное отклонение напряжения 6 U(+), % |
от 0 до 30 |
±0,15 |
|
Отрицательное отклонение напряжения 6 U(-), % |
от 0 до 50 |
±0,15 |
|
Параметры измерения провалов напряжения, перенапряжений | ||
|
Глубина провала напряжения 6 Uп, % от ис |
от 0 до 50 |
±0,3 |
|
Остаточное напряжение во время провала напряжения, В |
от 0,5-Ue до ис |
±0,003^ис |
|
Длительность провала напряжения Atп, с |
от 0,04 до 60,00 |
±0,01 |
|
Максимальное напряжение при перенапряжении, 6 Uпер, % от ис |
от 100 до 130 |
±0,3 |
|
Максимальное напряжение при перенапряжении, В |
от ис до 1,3-Uo |
±0,003^ис |
|
Длительность перенапряжения Atпер, с |
от 0,04 до 60,00 |
±0,01 |
|
Примечание - Значение Uc задается в параметрах установки и может находиться в диапазоне от 57 до 230 В. | ||
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное значение напряжения переменного тока, В - номинальное значение частоты переменного тока, Гц |
230 50 |
|
Потребляемая мощность, В^А, не более |
2500 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
2049х2020х700 |
|
Масса, кг, не более |
450 |
Продолжение таблицы 7
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +20 до +26 от 30 до 80 от 84 до 106 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации установок типографским способом на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установки для поверки трехфазных счетчиков в составе: |
МИР УП-07 |
1 шт. |
|
- установка многофункциональная измерительная |
CMC 256 plus |
1 шт. |
|
- частотомер электронно-счетный |
Ч3-85/6 |
1 шт. |
|
Программа поверки приборов учета электроэнергии |
М25.00432-01 |
1 шт. |
|
Формуляр |
М25.013.00.000 ФО |
1 экз. |
|
Руководство по эксплуатации |
М25.013.00.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Описание установки» документа «Установка для поверки трехфазных счетчиков МИР УП-07. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 10.09.2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.43-008-51648151-2025 «Установки для поверки трехфазных счетчиков МИР УП-07. Технические условия».
