Системы измерительные многоканальные TMR-311
| Номер в ГРСИ РФ: | 97583-26 |
|---|---|
| Производитель / заявитель: | Фирма "Tokyo Measuring Instruments Laboratory Co., Ltd.", Япония |
Системы измерительные многоканальные TMR-311 (далее по тексту - системы) предназначены для измерений электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97583-26 | |||||||||
| Действует | по 03.02.2031 | |||||||||
| Наименование | Системы измерительные многоканальные | |||||||||
| Модель | TMR-311 | |||||||||
| Модификации |
На испытании представлены: TMR-311 в составе: многоканальный сменный измерительный модуль TMR-321 №R0K0230700; многоканальный сменный измерительный модуль TMR-321 №R0K0230701; многоканальный сменный измерительный модуль TMR-321 №R0K0230702; многоканальный сменный измерительный модуль TMR -322 №R0T0120354; многоканальный сменный измерительный модуль TMR -322 №R0T0120355; многоканальный сменный измерительный модуль TMR -322 №R0T0120356; многоканальный сменный измерительный модуль TMR -322 №R0T0120357; многоканальный сменный измерительный модуль TMR -322 №R0T0120358; многоканальный сменный измерительный модуль TMR -323 №R0U0120532; многоканальный сменный измерительный модуль TMR -331 №R0W0154650; многоканальный сменный измерительный модуль TMR -332 №R0Z0080078; многоканальный сменный измерительный модуль TMR -332 №R0Z0080079; многоканальный сменный измерительный модуль TMR-341 №R0X0100454; многоканальный сменный измерительный модуль TMR-353 №RA00075441. TMR-311 в составе: многоканальный сменный измерительный модуль TMR-322 №R0T0130391 |
|||||||||
| Приказы |
№182 от
03.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b1cecc10-41ce-99f7-7d00-5c41d8ccca43 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Tokyo Measuring Instruments Laboratory Co., Ltd., ЯПОНИЯ, 8-2, Minami–Ohi 6-Chome, Shinagawa-Ku, Tokyo, 140-8560
Поверка
| Методика поверки / информация о поверке |
МП-КВЗ-011-2025 Государственная система обеспечения единства измерений. Системы измерительные многоканальные TMR-311. Методика поверки.
(с 03.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97583-26: Описание типа
2026-97583-26.pdf
|
Скачать | 401 КБ | |
|
97583-26: Методика поверки
МП-КВЗ-011-2025
2026-mp97583-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Системы измерительные многоканальные TMR-311 (далее по тексту - системы) предназначены для измерений электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Описание
Системы представляют собой многофункциональные цифровые электроизмерительные приборы, принцип действия которых основан на преобразовании входных сигналов от первичных измерительных преобразователей (далее по тексту - ИП) - тензорезисторов, тензометрических, пьезоэлектрических, потенциометрических, индуктивных датчиков, термопар, источников напряжения постоянного тока, телеметрических в цифровую форму посредством аналогово-цифрового преобразования, дальнейшей его обработке и отображении результатов измерений на дисплее, а также на персональном компьютере с помощью программного обеспечения.
Системы осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Системы конструктивно выполнены в виде базового модуля управления TMR-311, к которому подключаются сменные многоканальные измерительные модули TMR-321, TMR-322, TMR-323, TMR-331, TMR-332, TMR-341, TMR-353, TMR-361, TMR-324, TMR-362 для работы с соответствующими ИП. Подключение ИП осуществляется при помощи соединительных разъемов на передней стороне модулей.
К системе также могут быть подключены: модуль распределения TMR-371 для распределенного подключения ИП (до 100 метров между TMR-371 и ИП), модуль синхронизации TMR-372 для синхронизации модулей TMR-311 с базовыми модулями управления прошлого поколения TMR-211, CAN модуль TMR-351 для измерения сигналов по протоколу CAN, GPS модуль TMR-354, модуль синхронизации TMR-382 для синхронизации нескольких модулей TMR-311 в единую систему.
Управление, настройка системы и анализ данных измерения осуществляется при помощи внешнего модуля индикации TMR-381, подключенного к TMR-311, или при помощи внешнего прикладного программного обеспечения, установленного на управляющем персональном компьютере.
Для систем возможна внешняя синхронизация и работа совместно с несколькими модулями управления TMR-311, предусмотрена автоматическая функция измерения и запись на карту памяти SD, внутреннюю память или в постоянную память управляющего персонального компьютера при помощи поставляемого вместе с системой внешнего прикладного программного обеспечения.
Нанесение знака поверки на системы не предусмотрено.
Заводской номер имеет цифровой или буквенно-цифровой формат и наносится методом износостойкой наклейки на заднюю сторону модулей. Заводской номер системы указывается на базовом модуле управления TMR-311.
В конце обозначения модулей системы допускается наличие дополнительных буквенно-цифровых символов, определяющих их конструктивные особенности.
Общий вид системы измерительной многоканальной TMR-311 представлен на рисунке 1.
Вид спереди
Вид сзади
Место нанесения заводского номера

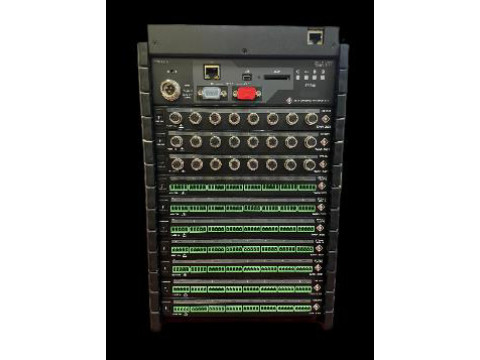

Рисунок 1 - Общий вид систем измерительных многоканальных TMR-311 с модулями
Место нанесения
заводского номера
Рисунок 2 - Общий вид идентификационной таблички системы измерительной многоканальной TMR-311 с указанием места нанесения заводского номера
Рисунок 3 - Общий вид идентификационной таблички модулей системы измерительной многоканальной TMR-311 с указанием места нанесения заводского номера
а) Многоканальный сменный измерительный модуль TMR-321
б) Многоканальный сменный измерительный модуль TMR-322
в) Многоканальный сменный измерительный модуль TMR-323
г) Многоканальный сменный измерительный модуль TMR-331
д) Многоканальный сменный измерительный модуль TMR-332

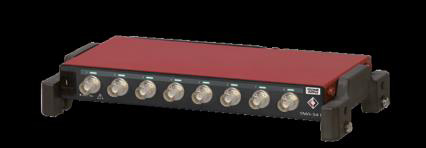

е) Многоканальный сменный измерительный модуль TMR-341

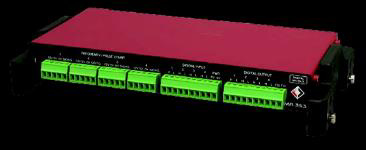

ж) Многоканальный сменный измерительный модуль TMR-353

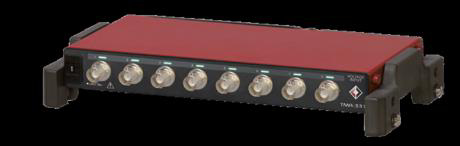

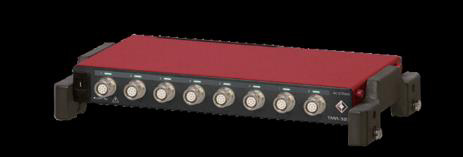

Рисунок 4 - Общий вид сменных модулей системы измерительной многоканальной TMR-311
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) систем включает встроенное и внешнее ПО.
Встроенное ПО, осуществляющее обработку и оцифровку сигналов, поступающих с измерительных преобразователей, установлено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части.
Метрологические характеристики нормированы с учетом влияния метрологически значимой части встроенного ПО.
Системы работают под управлением внешнего программного обеспечения «TMR-7300», устанавливаемого на внешний персональный компьютер (ноутбук, планшет) и/или «TMR-381 Main», встроенного во внешний модуль индикации TMR-381.
Внешнее ПО предназначено для управления режимами функционирования модулей, сбора, отображения и регистрирования измерительной информации, получаемой от ИП, обработки и архивирования результатов измерений.
Предоставляемый пользователю интерфейс внешнего ПО не имеет метрологически значимой части и исключает возможность несанкционированного влияния на внутреннее ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения систем приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Внешнее ПО |
Внутреннее ПО | ||
|
Идентификационное наименование ПО |
TMR-7300 |
TMR-381 Main |
TMR-311 Main |
|
Номер версии (идентификационный номер ПО), не ниже |
1.Х.Х.Х* |
2.XX* |
2.XX* |
|
* - «Х» не относятся к метрологически значимой части ПО и могут принимать цифровое и/или числовое и/или буквенное обозначение. | |||
Технические характеристики
Основные метрологические и технические характеристики систем измерительных TMR-311 представлены в таблицах 2 - 10.
Многоканальный сменный измерительный полномостовой модуль TMR-321 предназначен для преобразования сигналов от полномостовых тензорезистивных измерительных преобразователей и измерения постоянного напряжения.
Таблица 2 - Основные метрологические характеристики измерительного модуля TMR-321
|
Наименование характеристики |
Значение | |||||||
|
Количество измерительных каналов |
8 | |||||||
|
Сопротивление подключаемых датчиков, Ом |
от 120 до 1000 | |||||||
|
Напряжение питания моста, В |
2 |
0,5 | ||||||
|
Диапазоны измерений коэффициента преобразования, мВ/В |
±1 |
±2,5 |
±5 |
±10 |
±4 |
±10 |
±20 |
±40 |
|
Разрешение, мВ/В |
0,00005 |
0,0005 |
0,0002 |
0,002 | ||||
|
Пределы допускаемой приведенной к верхнему пределу измерений (далее -ВПИ) погрешности измерений коэффициента преобразования, % |
±0,2 |
±0,1 |
±0,2 |
±0,1 | ||||
|
Диапазоны измерений напряжения постоянного тока, * В |
±2 |
±5 |
±10 |
±20 | ||||
|
Разрешение, мВ |
0,1 |
1 | ||||||
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % |
±0,3 |
±0,2 | ||||||
|
* - при использовании кабеля CR-4010 | ||||||||
Многоканальный сменный измерительный модуль TMR-322 предназначен для преобразования сигналов от полномостовых, полумостовых и четвертьмостовых тензорезистивных измерительных преобразователей.
Таблица 3 - Основные метрологические характеристики измерительного модуля TMR-322
|
Наименование характеристики |
Значение | |||||||
|
Количество измерительных каналов |
8 | |||||||
|
Сопротивление подключаемых датчиков, Ом |
от 120 до 1000 | |||||||
|
Напряжение питания моста, В |
2 |
0,5 | ||||||
|
Диапазоны измерений коэффициента преобразования, мВ/В |
±1 |
±2,5 |
±5 |
±10 |
±4 |
±10 |
±20 |
±40 |
|
Разрешение, мВ/В |
0,00005 |
0,0005 |
0,0002 |
0,002 | ||||
|
Пределы допускаемой приведенной к ВПИ погрешности измерений коэффициента преобразования, % |
±0,2 |
±0,1 |
±0,2 |
±0,1 | ||||
Многоканальный сменный измерительный модуль TMR-323 предназначен для преобразования сигналов от полномостовых тензорезистивных измерительных преобразователей на несущей частоте.
аблица 4 - Основные метрологические характеристики измерительного модуля TMR-323
|
Наименование характеристики |
Значение | |
|
Количество измерительных каналов |
8 | |
|
Несущая частота, кГц |
5 | |
|
Сопротивление подключаемых датчиков, Ом |
от 120 до 350 | |
|
Напряжение питания моста, В |
2 |
0,5 |
|
Диапазоны измерений коэффициента преобразования, мВ/В |
±10 |
±40 |
|
Разрешение, мВ/В |
0,0005 |
0,002 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений коэффициента преобразования, % |
±0,3 | |
Многоканальный сменный измерительный модуль TMR-331 предназначен
для измерения постоянного напряжения.
Таблица 5 - Основные метрологические характеристики измерительного модуля TMR-331
|
Наименование характеристики |
Значение | ||||
|
Количество измерительных каналов |
8 | ||||
|
Входной сопротивление, кОм |
100 | ||||
|
Диапазоны измерений напряжения постоянного тока, В |
±1 |
±5 |
±10 |
±20 |
±52 |
|
Разрешение, мВ |
0,1 |
0,5 |
1 |
2 |
5 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % |
±0,2 | ||||
Многоканальный сменный измерительный модуль TMR-332 предназначен для измерения постоянного напряжения и преобразования сигналов от термоэлектрических преобразователей в температурном эквиваленте
Таблица 6 - Основные метрологические характеристики измерительного модуля TMR-332
|
Наименование характеристики |
Значение характеристики | ||||
|
Количество измерительных каналов |
8 | ||||
|
Входное сопротивление, кОм |
100 | ||||
|
Диапазон измерений входного напряжения постоянного тока, В |
±20 | ||||
|
Разрешение, мВ |
2 | ||||
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % |
±0,5 | ||||
|
Диапазоны измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С |
тип Т |
тип K и J |
тип K |
тип J | |
|
от -200 до +400 |
от -200 до +600 |
от -200 до +1300 |
от -200 до +1200 | ||
|
Разрешение, °С |
0,1 |
0,1 |
0,2 |
0,2 | |
|
Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей* по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С |
При внутренней температурной компенсации |
±(0,005^Т**+1) (при темп. окр. среды от +18 до 28 °С) | |||
|
±(0,005^Т**+2) (при темп. окр. среды от 0 до +50 °С) | |||||
|
При внешней температурной компенсации |
±(0,005-Т**+1,5) (при темп. окр. среды от +18 до +28 °С) | ||||
|
±(0,005^Т**+2,5) (при темп. окр. среды от 0 до +50 °С) | |||||
* - без учёта погрешности термоэлектрических преобразователей;
* * - Т- измеренное значение сигнала от термоэлектрических преобразователей в температурном эквиваленте, °С.
Многоканальный сменный измерительный модуль TMR-341 предназначен
для преобразования данных в аналоговое напряжение.
Таблица 7 - Основные метрологические характеристики измерительного модуля TMR-341
|
Наименование характеристики |
Значение | ||
|
Количество измерительных каналов |
8 | ||
|
Входное сопротивление, кОм |
5 | ||
|
Диапазоны измерений выходного напряжения, В |
0-5 |
±5 |
±10 |
|
Разрешение, мВ |
1,25 |
2,5 |
5 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % |
±0,5 | ||
Многоканальный сменный измерительный модуль TMR-353 предназначен для получения информации от датчиков крутящего момента, источников частотного сигнала с напряжением прямоугольной и синусоидальной формы, импульсных датчиков положения, датчиков скорости.
Таблица 8 - Основные метрологические характеристики измерительного модуля TMR-353
|
Наименование характеристики |
Значение | |||||||
|
Количество входных каналов |
4 | |||||||
|
Максимальное входное напряжение, В |
±15 | |||||||
|
Диапазоны измерений частоты, кГц |
0,001 100 |
0,00150 |
0,001 10 |
0,0015 |
0,0011 |
0,0010,5 |
0,0010,1 | |
|
Разрешение, кГц |
0,01 |
0,005 |
0,001 |
0,0005 |
0,0001 |
540-5 |
Г10-5 | |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений частоты, % |
±0,1 | |||||||
|
Диапазоны измерений количества импульсов, имп |
0-29999 0-899999999 | |||||||
|
Выходное электропитание, -напряжение, В -сила тока, мА |
5 50 |
12 25 | ||||||
Таблица 9 - Основные технические характеристики систем измерительных многоканальных TMR-311
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10 до 30 |
|
Условия эксплуатации: -температура окружающей среды, °С |
от 0 до +50 |
|
-относительная влажность, % |
не более 85 |
|
Габаритные размеры (Д*Ш*В) без выступающих частей, мм: - TMR-311 |
200x100x50 |
|
- TMR-321, TMR-322, TMR-323, TMR-331, TMR-332, TMR-341, TMR-353, TMR-361 |
200x100x25 |
|
Масса, г, не более: - TMR-311 |
900 |
|
- TMR-321, TMR-322, TMR-331, TMR-341, TMR-332, TMR-353, TMR-361 |
550 |
|
- TMR-323 |
660 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 11 - Комплект поставки систем измерительных многоканальных TMR-311
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерительная многоканальная (базовый модуль управления) |
TMR-311 |
1 |
|
Модуль индикации |
TMR-381 |
По заказу |
|
Измерительный модуль |
TMR-3ХХ* |
По заказу* |
|
Программное обеспечение |
TMR-7300 |
1** |
|
Руководство по эксплуатации |
- |
1 |
|
*- обозначение и количество измерительных модулей в составе системы определяется в соответствии с заказом **- по заказу потребителя может поставляться дополнительное ПО: TMR-7630, TMR-7630-Н, TMR-7630-М, RD-7300, RD-7300-Е, RD-7640, WF-7630, WF-7630-H, RD-7640-WF. | ||
Сведения о методах измерений
приведены в главе 3 «Управление с помощью дисплея» документа «Система измерительная многоканальная TMR-311. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 26 сентября 2022 г. №2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Стандарт предприятия «Системы измерительные многоканальные TMR-311»
