Расходомеры вихревые Sekee VORTEX
| Номер в ГРСИ РФ: | 97592-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | OOO "ТехноКИП", г. Петрозаводск |
Расходомеры вихревые Sekee VORTEX (далее - расходомеры) предназначены для измерений объемного расхода и объема газа и жидкости в напорных трубопроводах, массового расхода и массы пара.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97592-26 | ||||||||||||
| Действует | по 03.02.2031 | ||||||||||||
| Наименование | Расходомеры вихревые | ||||||||||||
| Модель | Sekee VORTEX | ||||||||||||
| Приказы |
№182 от
03.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | eb3fc711-6e03-82bf-f6cd-62971d6e7fb5 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
OOO «Технокип», РОССИЯ, 185034, Республика Карелия, г.о. Петрозаводский, г. Петрозаводск, р-н Ключевая, пер. 6-й Гвардейский, д. 7А, помещ. 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1638-208-2025 Государственная система обеспечения единства измерений. Расходомеры вихревые Sekee VORTEX. Методика поверки.
(с 03.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
при измерении объемного расхода и объема газа
5 лет
при измерении объемного расхода и объема жидкости
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97592-26: Описание типа
2026-97592-26.pdf
|
Скачать | 301.6 КБ | |
|
97592-26: Методика поверки
РТ-МП-1638-208-2025
2026-mp97592-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Расходомеры вихревые Sekee VORTEX (далее - расходомеры) предназначены для измерений объемного расхода и объема газа и жидкости в напорных трубопроводах, массового расхода и массы пара.
Описание
Принцип работы расходомеров основан на «эффекте Кармана», который заключается в том, что под действием потока измеряемой среды на неподвижное препятствие определенной формы (тело обтекания), за телом обтекания возникают чередующиеся вихри определенной частоты колебаний (вихревая дорожка «Кармана»). Частота образования вихрей прямо пропорциональна скорости потока, которой, в свою очередь, пропорционален объемный расход измеряемой среды.
Расходомеры состоят из первичного преобразователя расхода и электронного блока.
Первичный преобразователь расхода представляет собой участок трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (сенсор). Частота вихрей измеряется при помощи сенсора, который преобразует импульсы давления, возникающие в вихревой дорожке, в электрические импульсы определенной частоты и передает их в электронный блок. Измерительная информация отображается на жидкокристаллическом дисплее или передается с помощью аналогового, частотно-импульсного или цифрового выходов для дальнейшей обработки и отображения.
Расходомеры изготавливаются в интегральном исполнении, когда первичный и вторичный преобразователи механически жестко связаны, или в раздельном исполнении, когда датчик и преобразователь разнесены на некоторое расстояние и соединены сигнальным кабелем. Электронный блок может иметь два исполнения, которые отличаются внешним видом.
Расходомеры предназначенные для измерений газа и пара выпускаются со встроенными датчиками температуры и давления.
Внешний вид расходомеров приведен на рисунке 1. Расходомеры могут выпускаться в разных цветах, в зависимости от заказа.
Серийный номер расходомера в буквенно-цифровом формате наносится типографским способом на самоклеящуюся маркировочную табличку, или методом лазерной гравировки на металлическую пластину. Маркировочная табличка или металлическая пластина закрепляются на электронном блоке и первичном преобразователе расхода в раздельном исполнении, или только на электронном блоке в интегральном исполнении. Макет маркировочной таблички приведен на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.
Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
а) б) в)
г)
д)

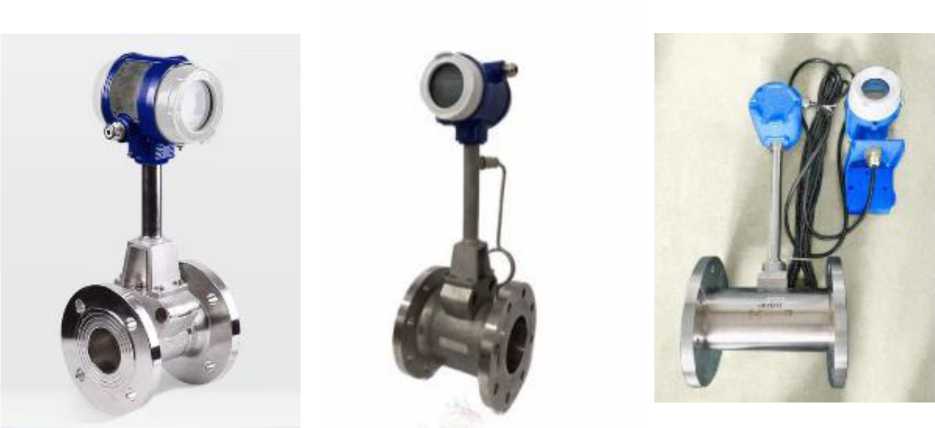

Рисунок 1 - Общий вид расходомеров вихревых Sekee VORTEX
а) интегральное исполнение расходомеров предназначенное для измерения жидкости б) интергальное исполнение расходомеров предназначенное для измерения газа или пара
в) раздельное исполнение расходомеров

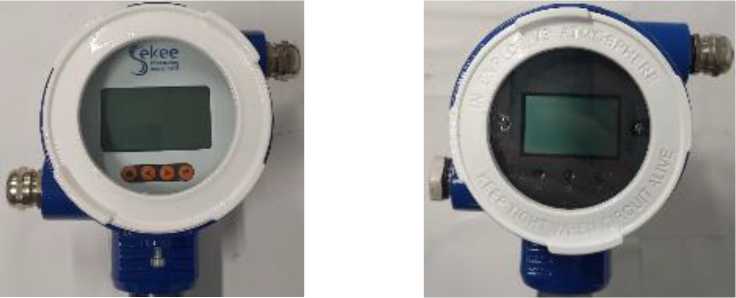

г) электронный блок в исполнеии - 1
д) электронный блок в исполнении - 2
®Efl[
Расхсданер вихрйюй sakes vofUEk
Измеряемая среда:
Сер. 'J?
иЗг.
ТУ 26.51.52-003 -8603974^Г2024---______
РГ4 МПа JP67 Псгр. изч. t %, DN
Тймп. и9н. Срады <тг °C д о °C
Питание: 24 В
ОСЮ *ТеХ"пКИГЪ тгл: £ HU 2SHM-1Е, www.izue.nj
Место нанесения
знака утверждения типа
Место нанесения серийного номера
Рисунок 2 - Макет маркировочной таблички

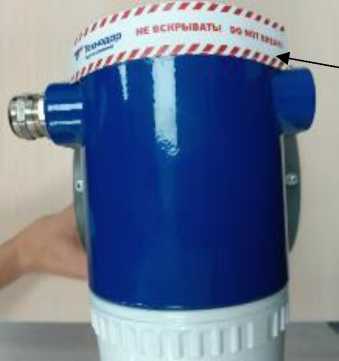

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Место пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей и газов, массового расхода и массы пара. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в импульсный, цифровой или аналоговый сигналы.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Электронный блок в исполнении - 1 |
Электронный блок в исполнении - 2 | |
|
Номер версии (идентификационный номер) ПО |
2.Х.Х |
9.Х |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметры номинальные, DN |
от 25 до 300 |
|
Диапазон измерений объемного расхода жидкостей, Qvж, м3/ч 1) |
от 1,6 до 1800 |
|
Диапазон измерений объемного расхода газа при рабочих условиях, Qvr, м3/ч 2) |
от 10 до 11000 |
|
Диапазон измерений массового расхода пара, Qmh, т/ч |
от 10ф4) до 11000-р4) |
|
Динамический диапазон5) |
1:10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), 5у, %: - жидкость при Re > 20000 - газ при Re > 20000 при 10000 < Re < 20000 |
±0,75; ±1,0 ±1,0; ±1,5 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений массового расхода, массы пара, 6м, % |
±2,0 |
|
Диапазон измерений температуры измеряемой среды, °С6) |
от -25 до +320 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,5+0,005|t|3)) |
|
Диапазон измерений давления измеряемой среды, МПа6) |
от 0 до 4 |
|
Пределы допускаемой приведенной к диапазону измерений давления погрешности измерений давления, при использовании встроенного датчика давления, % |
±0,5 |
|
1) Значения указаны для дистиллированной воды, при температуре +20 °С. 2) Значения указаны для воздуха при температуре 20 °С и давлении 1,013 бар. Зависят от плотности, состава газа и диаметра трубопровода, в котором устанавливается расходомер. Re - число Рейнольдса, вычисляется по формуле: R = 4 • Q Re ГЛ , Л • D внутр ' У где Q - расход, м3/с; л - число Пи (3,14159265); Denymp - внутренний диаметр первичного преобразователя (из паспорта), м; у - кинематическая вязкость измеряемой среды при температуре измерений, м2/с. 3) t - измеренное значение температруы, °С 4) р - рабочая плотность пара т/м3 5) Диапазон измерений зависит от измеряемой среды и номинального диаметра расходомера, указывается в паспорте на каждый конкретный расходомер 6) Конкретное значение диапазона измерений указывается в паспорте расходомера | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры измеряемой среды1), °С |
от -25 до +320 |
|
Максимальное давление измеряемой среды1), МПа, не более |
4 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа |
от -25 до +55 95 от 84 до 106,7 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Выходной сигнал: - аналоговый, мА - частотно-импульсный, Гц - цифровой |
от 4 до 20 от 0 до 5000 Modbus RTU (RS485) |
|
Напряжение питания: - напряжение постоянного тока, В |
от 21 до 27 3,62) |
|
Потребляемая мощность, В^А, не более |
20 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP67 |
|
1) В зависимости от исполнения 2) С питанием от литиевой батареи | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, часов |
180000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, типографским способом на самоклеящуюся маркировочную табличку, или методом лазерной гравировки на металлическую пластину.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер вихревой |
Sekee VORTEX |
1 шт. |
|
Паспорт |
26.51.52-003-86039744-2024.ПС |
1 экз. |
|
Руководство по эксплуатации |
26.51.52-003-86039744-2024.РЭ |
1 экз. |
Сведения о методах измерений
приведены в п. 1 «Описание и работа» руководства по эксплуатации
26.51.52-003-86039744-2024.РЭ «Расходомеры вихревые Sekee VORTEX».
Нормативные документы
Приказ Росстандарта от 26.09.2022 №2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта от 20.10.2022 № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Технические условия ТУ 26.51.52-003-86039744-2024 «Расходомеры вихревые Sekee VORTEX»
Другие Расходомеры
