Уровнемеры LHSB
| Номер в ГРСИ РФ: | 97593-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Jilin L&H Measure and Control Co., Ltd., КИТАЙ |
Уровнемеры LHSB (далее - уровнемеры) предназначены для измерений уровня жидких сред в резервуарах или технологических аппаратах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97593-26 | ||||||||||||
| Действует | по 03.02.2031 | ||||||||||||
| Наименование | Уровнемеры | ||||||||||||
| Модель | LHSB | ||||||||||||
| Модификации |
LHSB-1.6~32-W/Z-dbia. где LHSB - Пластинчатый уровнемер серии Longhua 1.6~32 - Условное давление W/Z - Шахматное/линейное расположение (без слепых зон) dbia - Оборудование с видом взрывозащиты «dbia» |
||||||||||||
| Приказы |
№182 от
03.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 486eafcc-104c-a82c-dd85-3e3a6a0bb738 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Jilin L&H Measure and Control Co., Ltd., КИТАЙ, №1677, Jincheng street, Jingyue national high-tech industrial development zone, Changchun city, Jilin province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-868-208-2025 Государственная система обеспечения единства измерений. Уровнемеры LHSB. Методика поверки.
(с 03.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97593-26: Описание типа
2026-97593-26.pdf
|
Скачать | 196.8 КБ | |
|
97593-26: Методика поверки
РТ-МП-868-208-2025
2026-mp97593-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Уровнемеры LHSB (далее - уровнемеры) предназначены для измерений уровня жидких сред в резервуарах или технологических аппаратах.
Описание
Работа уровнемеров основана на принципе сообщающихся сосудов. Канал со смотровыми окнами соединен с контролируемым сосудом либо одним нижним концом (с открытым сосудом), либо обоими концами (с сосудами под разрежением или давлением).
Изменение уровня контролируется посредством оцифрованной шкалы, закрепленной на корпусе, рядом со смотровыми окнами. Визуализация положения уровня осуществляется с помощью блока источника света. Пространство над уровнем имеет зеленый оттенок, заполненное жидкостью - красный.
Уровнемер состоит из корпуса с одним или двумя рядами смотровых окон, запорных и дренажного кранов, блока источника света, взрывозащищенного соединительного блока и блока управления электропитания. Для обеспечения безопасной эксплуатации корпус с блоком источника света закрыт металлическими кожухами.
Измерение уровня осуществляется визуально, по оцифрованной шкале, закрепленной на корпусе.
В зависимости от исполнения уровнемеры имеют следующие обозначения:
LHSB - 1.6-32 - I/Z - dbia
Оборудование с видом взрывозащиты «dbia»
| Шахматное/линейное расположение (без слепых зон)
------ Условное давление
Пластинчатый уровнемер серии Longhua

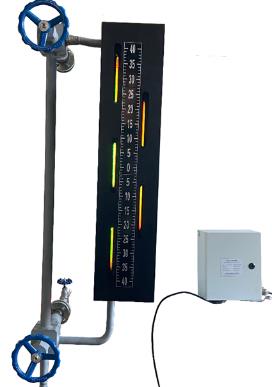

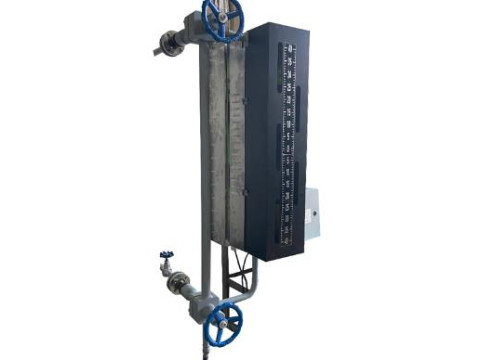

Внешний вид уровнемеров приведен на рисунке 1.

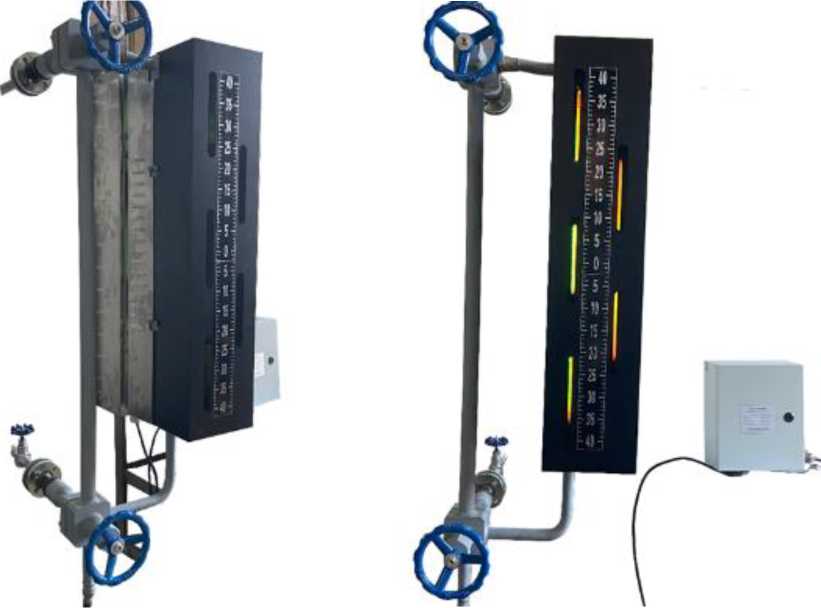

Рисунок 1 - Внешний вид уровнемера
Маркировка выполнена на металлической пластине методом гравировки с указанием модели, серийного номера, диапазона измерений, рабочей температуры, предельного и максимального давления рабочей среды, даты изготовления, обозначения взрывозащиты, сертификата взрывозащищенности, наименования изготовителя. Формат серийного номера -цифровой. Знак поверки наносится на паспорт.
Маркировка уровнемера приведена на рисунках 2 и 3.
Рисунок 2 - Маркировка уровнемера
Маркировочная табличка
Рисунок 3 - Маркировка блока управления
Пломбирование СИ не предусмотрено.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня*, мм |
от 200 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня жидкости, мм |
±10 |
|
Температура рабочей среды, °С |
от -20 до +440 |
|
Давление рабочей среды, МПа |
от 1,6 до 32 |
|
Электропитание: - напряжение переменного тока, В - частота, Гц |
220 (+10/-15 %) 50±1 |
|
Номинальная мощность, ВА |
50 |
|
Маркировка взрывозащиты |
1Ex db ia IIC T6 Gb Х |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP67 |
|
Масса, не более*, кг |
500 |
|
Габаритные размеры*, мм, не более - уровнемера - блока управления |
580x446x6814 300x300x150 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от -20 до +40 до 95 |
|
* - в зависимости от заказа | |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
|
Уровнемер |
LHSB |
1 шт. |
|
Руководство по эксплуатации |
CZSC-2025-02 РЭ |
1 экз. |
|
Паспорт |
JSHZ-2025-02 ПС |
1 экз. |
Сведения о методах измерений
изложены в руководстве по эксплуатации раздел 3.
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
Техническая документация фирмы Jilin L&H Measure and Control Co., Ltd.
