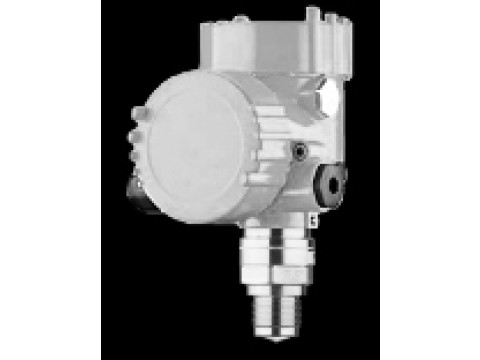

Уровнемеры микроволновые бесконтактные EKOPULS

Значение

Расшифровка

X1 -

Назначение уровнемера:

61

Измерение уровня жидкостей и сыпучих продуктов при несложных условиях измерения в частотно-модулируемом режиме

62, 63, 66

Измерение уровня жидкостей в импульсном режиме

64

Измерение уровня жидкостей (в том числе сжиженных газов) в частотно-модулируемом режиме

67, 68

Измерение уровня сыпучих продуктов в импульсном режиме

69

Измерение уровня сыпучих продуктов в частотно-модулируемом режиме

6X

Измерение уровня жидкостей (в том числе сжиженных газов) и сыпучих продуктов в частотно-модулируемом режиме

Значение

Расшифровка

X2 -

Вид взрывозащиты

X

Нет (Общепромышленное исполнение)

C

Искробезопасная цепь (0Ex ia IIC T6.T1 Ga Х)

E

Взрывонепроницаемая оболочка (Ex db IIC T6.T1 Gb Х)

R

Защита от воспламенения пыли (Ex tb IIIC T85°C.T440°C Db X)

T

Рудничное исполнение (PB Ex ia I Mb X)

X3 - Исполнение антенны/Дополнительная защита

B

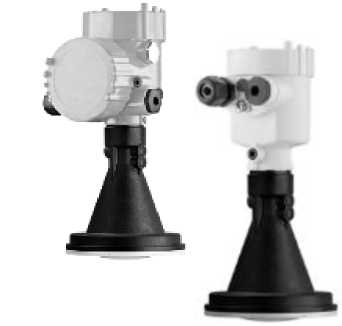

Пластиковая рупорная антенна/Нет

D

Пластиковая рупорная антенна/Да

T

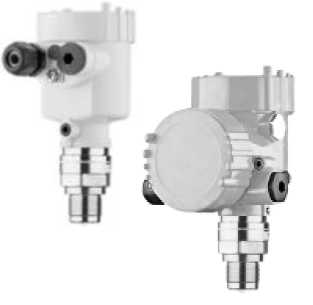

Антенна, интегрированная в резьбовой узел присоединения/Нет

U

Антенна, интегрированная в резьбовой узел присоединения/Да

F

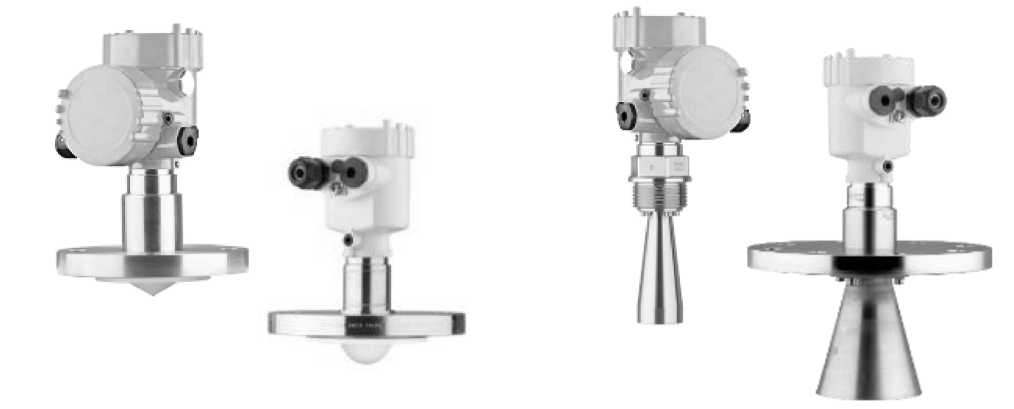

Герметизированная антенна, интегрированная во фланцевый узел присоединения/Нет

G

Герметизированная антенна, интегрированная во фланцевое присоединение/ Да

H

Стальная рупорная антенна/Нет

X4 - Тип присоединения / материал

TC

Резьба G1/ PN20 / 316L

FB

Фланец DN50 PN40 форма C / 316/316L

FH

Фланец DN80 PN40 форма C /316/316L

FN

Фланец DN100 PN40 форма C /316/316L

**

Специальное исполнение под заказ (указывается в паспорте на прибор)

X5- Материал антенны / Уплотнение / Температура измеряемой среды

A

PEEK / FKM / -40...+150°C

B

PEEK / FKM / -40...+200°C

G

PEEK / FFKM / -20...+150°C

H

PEEK / FFKM / -20...+200°C

F

PEEK / EPDM / -40...+150°C

I

PTFE / PTFE / -40...+150°C

J

PTFE / PTFE / -40...+200°C

W

PTFE / PTFE / -196. +200 °C

*

Специальное исполнение под заказ (указывается в паспорте на прибор)

X6 - Выходной сигнал

H

2-проводный 4.20 мА/HART

X7 - Дополнительная электроника

X

Нет

X8 - Материал корпуса / Цвет

K

Пластик, 1 -камерный / IP66/IP67

R

Пластик, 2-камерный / IP66/IP67

A

Алюминий, 1-камерный / IP66/IP68 (0,2 бар) / RAL 1018

H

Алюминий, 1-камерный / IP66/IP68 (0,2 бар) / цвет - по согласованию (указывается в паспорте на прибор)

D

Алюминий, 2-камерный / IP66/IP68 (0,2 бар) / RAL 1018

S

Алюминий, 2-камерный / IP66/IP68 (0,2 бар) / цвет - по согласованию (указывается в паспорте на прибор)

8

Нержавеющая сталь, 1-камерный (штампованный) / IP66/IP68 (0,2 бар)

V

Нержавеющая сталь, 1-камерный (литой) / IP66/IP68 (0,2 бар)

*

Специальное исполнение под заказ (указывается в паспорте на прибор)

Значение

Расшифровка

X9 -

К Кабельный ввод (резьба / тип кабельного ввода или заглушки)

M

M20x1,5 / Кабельный ввод, полиамид (05-9 мм), стандартный

D

M20x1,5 / Заглушка

1

M20x1,5 / Без кабельного ввода

J

^NPT / Кабельный ввод, полиамид (05-9 мм)

N

^NPT / Заглушка

Q

^NPT / Без кабельного ввода

X10 - Индикация:

X

Нет

A

Имеется

X11 - Дополнительное оснащение

Х

Нет

G

Измерение сжиженного газа (МПИ 5 лет)

K

Продувочное присоединение

V

Продувочное присоединение с обратным клапаном

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

МПО

Номер версии (идентификационный номер) ПО

не ниже 1.2.хх

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

* «хх» принимает значения от 00 до 90.

Наименование характеристики

Значение

Диапазон измерений уровня1), м

- при измерении уровня жидкостей

- при измерении уровня сыпучих материалов

от 0 до 30

от 0 до 80

Пределы допускаемой абсолютной погрешности измерений уровня, мм2)

- при измерении уровня жидкостей, при Lизм < 500 мм

±20

- при измерении уровня жидкостей, при Lизм > 500 мм

±2

- при измерении уровня сыпучих материалов, при Lизм < 1000 мм

±30

- при измерении уровня сыпучих материалов, при Lизм > 1000 мм

±5

Пределы допускаемой относительной погрешности измерений уровня сыпучих материалов при Lизм > 35000 мм, %

±0,1

Пределы допускаемой абсолютной погрешности преобразования значения уровня в токовый выходной сигнал, мм

± (0,03’0/100) где D - диапазон измерений, мм

1) Указан максимальный диапазон измерений. Фактический диапазон измерений конкретного уровнемера указывается в паспорте уровнемера в разделе «Отметки о вводе в эксплуатацию».

2) Конкретное значение указывается в паспорте.

Примечания:

Lизм - расстояние от уровнемера до жидкости, рассчитываемое как разность верхнего предела измерений и измеренного уровнемером уровня жидкости.

При снятии результатов измерений по выходному токовому сигналу, абсолютная погрешность измерений уровня и абсолютная погрешность преобразования значения уровня в токовый выходной сигнал суммируются алгебраически

Наименование характеристики

Значение

Выходной сигнал:

- сила постоянного тока, мА - цифровой сигнал

от 4 до 20 HART

Напряжение постоянного тока, В

от 12 до 30

Потребляемая мощность, Вт, не более

0,7

Габаритные размеры корпуса (ДлинахШиринахВысота), мм, не более

846x585x585

Масса (в зависимости от узла присоединения), кг, не более

35

Маркировка взрывозащиты по ГОСТ 31601.0-2019

PB Ex ia I Mb X

0Ex ia IIC T6...T1 Ga X

1Ex db IIC T6...T1 Gb X

Ex tb IIIC T85°C...T440° Db X

Условия эксплуатации:

- температура окружающей среды, °С

- температура измеряемой среды, °С

- давление измеряемой среды, МПа

от -40 до +80 от -196 до +450 от -0,1 до 16

Наименование характеристики

Значение

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

450000

Наименование

Обозначение

Количество

Уровнемер микроволновый бесконтактный*

EKOPULS

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

* - модификация определяется договором поставки
