Система измерений количества и показателей качества нефти № 571 ПСП «Медведево»

Назначение

Система измерений количества и показателей качества нефти № 571 ПСП «Медведево» (далее - СИКН) предназначена для измерений массы брутто и массы нетто нефти.

Описание

Принцип действия СИКН основан на измерении массы брутто нефти косвенным методом динамических измерений, при котором массу брутто нефти определяют с применением измерительных и комплексных компонентов: преобразователей объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователей объемного расхода, температуры, давления, плотности поступают на соответствующие входы комплексов измерительно-вычислительных «SyberTrol» (ИВК), которые преобразуют их и вычисляют массу брутто нефти по реализованному в нем алгоритму. Масса нетто нефти вычисляется как разность массы брутто нефти и массы балласта. Масса балласта вычисляется как общая масса воды, хлористых солей и механических примесей в нефти, определяемых по результатам лабораторных исследований пробы нефти.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта.

В состав СИКН входят:

- блок измерительных линий (БИЛ);

- блок измерений показателей качества нефти (БИК);

- блок поверочной установки (ТПУ);

- система обработки информации (СОИ).

БИЛ представляет собой систему технологических трубопроводов, включающую три измерительные линии (ИЛ), оснащенные средствами измерений объемного расхода, давления и температуры нефти, фильтрами, запорной и регулирующей арматурой.

БИК представляет собой систему технологических трубопроводов, включающую линию контроля качества, оснащенную средствами измерений плотности, объемной доли воды, вязкости, расхода, температуры и давления нефти, циркуляционными насосами, автоматическими и ручными пробоотборниками, запорной и регулирующей арматурой.

ТПУ включает в себя трубопоршневую поверочную установку, представляющую собой калиброванный участок трубопровода в комплекте с шаровым поршнем, оснащенный детекторами прохода поршня, средствами измерений температуры и давления нефти.

СОИ включает в себя ИВК и автоматизированное рабочее место (АРМ) оператора на базе персонального компьютера с установленным программным обеспечением (ПО) «Визард СИКН ST».

Основные измерительные и комплексные компоненты, входящие в состав СИКН, приведены в таблице 1.

Таблица 1 - Состав СИКН

* - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

СИКН обеспечивает выполнение следующих основных функций:

1) отображение текущих значений технологических и учетных параметров;

2) формирование и печать текущих и архивных данных: журналов, трендов, отчетов, паспорта качества нефти, акта приема-сдачи нефти;

3) запись и хранение архивов;

4) вычисление массы нетто нефти при «ручном вводе» с АРМ оператора параметров нефти, определяемых по результатам лабораторных исследований пробы нефти;

5) выполнение поверки и контроля метрологических характеристик (КМХ) преобразователей расхода/измерительного канала (ИК) объемного расхода нефти по ТПУ;

6) выполнение КМХ преобразователей плотности/ИК плотности нефти по ареометру и по резервному преобразователю плотности/ИК плотности;

7) обеспечение защиты ПО «Визард СИКН ST», данных архива и системной информации от несанкционированного доступа.

Пломбирование компонентов СИКН от несанкционированного доступа осуществляется в соответствии с МИ 3002-2006.

Заводской номер 50364 в виде цифрового обозначения, состоящего из пяти арабских цифр, нанесен на маркировочную табличку печатным способом, обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации СИКН и в эксплуатационную документацию. Маркировочная табличка СИКН представлена на рисунке 1.

Знак поверки наносится на свидетельство о поверке СИКН. Нанесение знака поверки на СИКН не предусмотрено.

Общий вид СИКН представлен на рисунке 2.

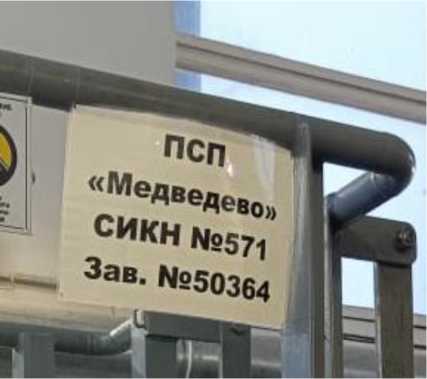

Рисунок 1 - Маркировочная табличка

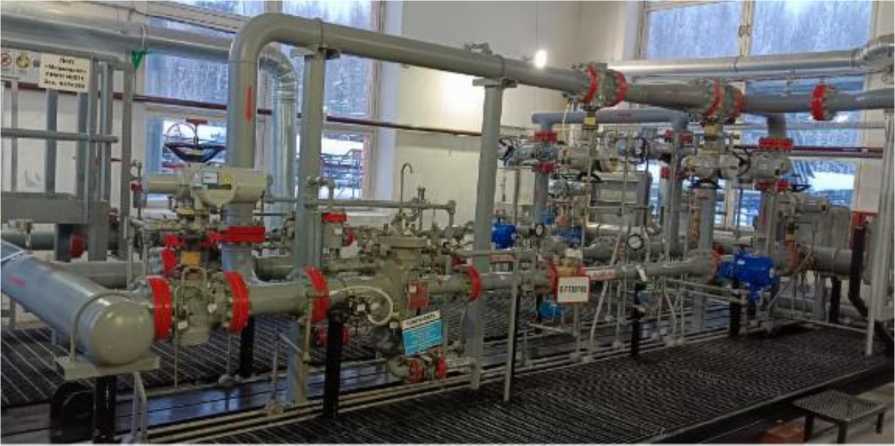

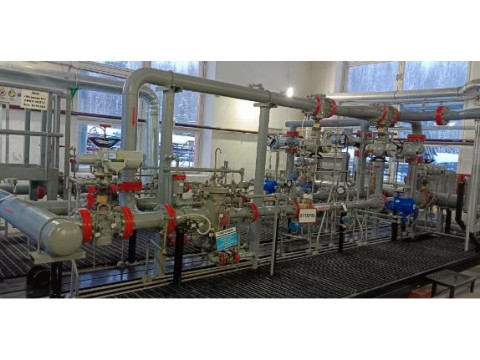

Рисунок 2 - Общий вид СИКН

Программное обеспечение

Программное обеспечение СИКН включает в себя встроенное ПО измерительных и комплексных компонентов в составе СИКН и ПО «Визард СИКН ST», установленное на АРМ оператора.

Встроенное ПО ИВК осуществляет сбор, обработку и передачу измерительной информации на АРМ оператора. ПО «Визард СИКН ST» осуществляет отображение технологических и учетных параметров, журнала сообщений, запись и хранение архивов, выполнение поверки и КМХ преобразователей расхода по ТПУ, выполнение КМХ преобразователей плотности по ареометру и по резервному плотномеру.

Уровень защиты ПО СИКН - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО СИКН приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные ПО «Визард СИКН ST»

Таблица 3 - Идентификационные данные ПО ИВК

Метрологические характеристики СИКН нормированы с учетом ПО.

Технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Состав и основные метрологические характеристики ИК

Продолжение таблицы 5

Примечание - Д - абсолютная погрешность измерений, 6 - относительная погрешность измерений, у — приведенная погрешность измерений

Таблица 6 - Основные технические характеристики

Знак утверждения типа

на титульный лист инструкции по эксплуатации СИКН печатным способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в инструкции «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 571 ПСП «Медведево», (свидетельство об аттестации методики измерений № RA.RU.313939/29-613-2022, аттестующая организация ФБУ «Томский ЦСМ», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.313939).

Нормативные документы

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.1.1.
