Термопреобразователи сопротивления WZPDA2*10*250-6G
| Номер в ГРСИ РФ: | 97608-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "XIYI CO., LTD.", Китай |
Термопреобразователи сопротивления WZPDA2*10*250-6G (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры внутри различных механизмов и агрегатов общего назначения (упорного вала, подшипников и др.) в составе высоковольтного синхронного электродвигателя, расположенного на объекте «Арктик СПГ 2» (полуостров Гыдан, ЯНАО) ПАО «НОВОТЭК».
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97608-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | WZPDA2*10*250-6G | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№173 от
02.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 805ddf72-9451-fc85-8767-3a7a42cd016c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма XIYI Co., Ltd., КИТАЙ, No.229, Daqing Road, Xi'an, Shaanxi
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1713-207-2025 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления WZPDA2*10*250-6G. Методика поверки
(с 02.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97608-26: Описание типа
2026-97608-26.pdf
|
Скачать | 197.2 КБ | |
|
97608-26: Методика поверки
РТ-МП-1713-207-2025
2026-mp97608-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Термопреобразователи сопротивления WZPDA2*10*250-6G (далее
по тексту - термопреобразователи или ТС) предназначены для измерений температуры внутри различных механизмов и агрегатов общего назначения (упорного вала, подшипников и др.) в составе высоковольтного синхронного электродвигателя, расположенного на объекте «Арктик СПГ 2» (полуостров Гыдан, ЯНАО) ПАО «НОВОТЭК».
Описание
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
ТС конструктивно выполнены в виде 2-х проволочных платиновых ЧЭ, помещенных в защитную многослойную оболочку, образующую плоский корпус прямоугольной формы, к которому присоединены удлинительные провода в гибкой армированной защитной оболочке из силикона.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.
К термопреобразователям данного типа относятся термопреобразователи сопротивления платиновые WZPDA2*10*250-6G с заводскими номерами: 3913568, 3913569, 3913570, 3913571, 3913572, 3913573, 3913574, 3913575, 3913576, 3913577, 3913578, 3913579, 3913580, 3913581,
3913582, 3913583, 3913584, 3913585, 3913586, 3913587, 3913588, 3913589, 3913590, 3913591,
3913592, 3913593, 3913594, 3913595, 3913596, 3913597, 3913598, 3913599, 3913600, 3913601,
3913602, 3913603, 3913604, 3913605, 3913606, 3913607, 3913608, 3913609, 3913610, 3913611,
3913612, 3913613, 3913614, 3913615, 3913616, 3913617, 3913618, 3913619, 3913620, 3913621,
3913622, 3913623, 3913624, 3913625, 3913626, 3913627, 3913628, 3913629, 3913630, 3913631,
3913632, 3913633, 3913634, 3913635, 3913636, 3913637, 3913638, 3913639.
Общий вид термопреобразователей сопротивления WZPDA2*10*250-6G представлен на рисунке 1.
Место нанесения заводского номера приведено на рисунке 2.

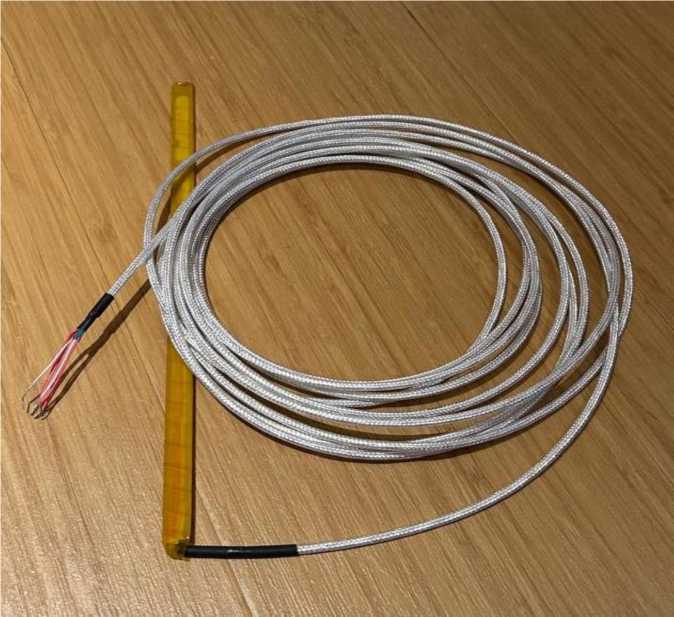

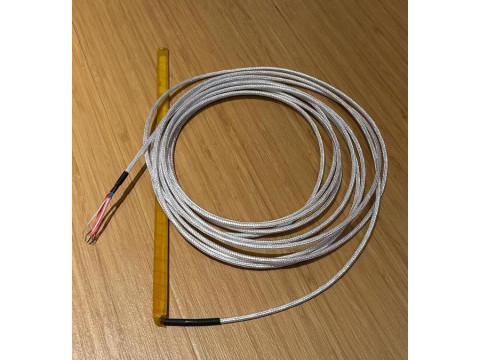

Рисунок 1 - Общий вид термопреобразователей сопротивления WZPDA2*10*250-6G

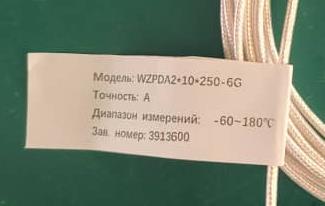

Место нанесения заводского номера

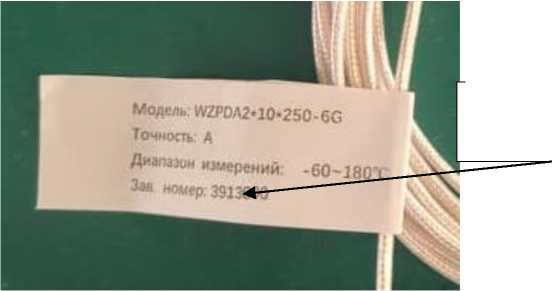

Рисунок 2 - Место нанесения заводского номера
Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной к удлинительным проводам ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Технические характеристики
Метрологические и технические характеристики ТС приведены в таблицах 1 и 2.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -60 до +180 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А |
|
Допуск по ГОСТ 6651-2009, °С |
±(Q,15+0,002-|t|) |
|
Примечание: |t| - абсолютное значение температуры, °С, без учета знака | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длина кабеля с удлинительными проводами, мм, не более |
5000 |
|
Габаритные размеры корпуса ТС (ширина*длина*толщина), мм, не более |
10x250x2,5 |
|
Масса, г, не более |
165 |
|
Рабочие условия эксплуатации (для кабеля с удлинительными проводами ТС): - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -60 до +120 95 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 3 - Комплектность ТС
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
WZPDA2*10*250-6G |
1 шт. |
|
Паспорт (на русском языке) |
- |
1 экз. |
Сведения о методах измерений
приведены в разделах 6, 7 паспорта.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
