Регистраторы данных DPRO3
| Номер в ГРСИ РФ: | 97612-26 |
|---|---|
| Производитель / заявитель: | Фирма "DAS Co., LTD.", Корея |
Регистраторы данных DPRO3 (далее - регистраторы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока и частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97612-26 | ||||||||||||
| Действует | по 06.02.2031 | ||||||||||||
| Наименование | Регистраторы данных | ||||||||||||
| Модель | DPRO3 | ||||||||||||
| Модификации |
регистратор (DPRO3-LOGGER) регистратор (DPRO3-LOGGER) совместно с мультиплексором (DPRO3-MUX) |
||||||||||||
| Приказы |
№228 от
06.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | d650fb4b-9818-7409-0ad0-806bfbd2accf | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
DAS Co., Ltd., КОРЕЯ, РЕСПУБЛИКА, 128 Bibong-ro, Bibong-myeon, Hwaseong-si, Gyeonggi-do
Поверка
| Методика поверки / информация о поверке |
МП 682-2025 Государственная система обеспечения единства измерений. Регистраторы данных DPRO3. Методика поверки.
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97612-26: Описание типа
2026-97612-26.pdf
|
Скачать | 123.7 КБ | |
|
97612-26: Методика поверки
МП 682-2025
2026-mp97612-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Регистраторы данных DPRO3 (далее - регистраторы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока и частоты.
Описание
Принцип действия регистраторов заключается в аналого-цифровом преобразовании сигналов от различного рода датчиков в цифровой код, который по интерфейсам связи передаётся во внешние устройства.
Конструкция регистраторов представляет собой металлический короб прямоугольной формы, окрашенный в чёрный цвет. Четыре места крепления в виде отогнутых пластин расположены по бокам. На передней панели расположены разъёмы для подключения входных и управляющих сигналов, питающего напряжения, интерфейсов связи. Каждый измерительный канал регистраторов имеет четыре входных контакта и в зависимости от схемы включения может измерять все выше указанные физические величины.
Регистраторы имеют две модификации:
- регистратор (DPRO3-LOGGER);
- регистратор (DPRO3-LOGGER) совместно с мультиплексором (DPRO3-MUX). Мультиплексор предназначен для увеличения количества измерительных каналов.

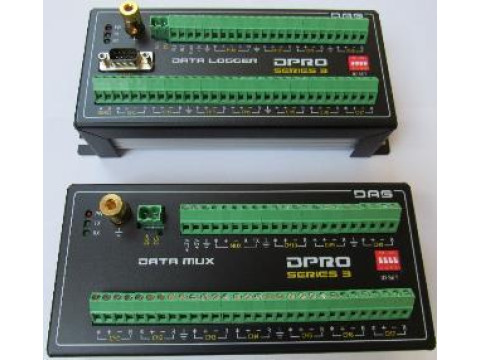

Фотография общего вида блоков регистраторов представлена на рисунке 1.
Рисунок 1 - Общий вид
Защита регистраторов от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на регистраторы не предусмотрено.
Заводской номер в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на табличку, расположенную на правой стороне регистратора и мультиплексора. Регистратор и мультиплексор имеют индивидуальные заводские номера.
Программное обеспечение
Программное обеспечение (далее - ПО) регистраторов является встроенным. ПО управляет работой регистраторов в целом.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
DPRO_R3_Ver6.5.HEX |
|
Номер версии (идентификационный номер) ПО |
Ver 6.5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 25 |
|
2Пределы допускаемой приведённой погрешности измерений силы постоянного электрического тока, % |
±0,25 |
|
Диапазон измерений постоянного электрического напряжения, мВ |
от -2000 до +2000 от 0 до 5000 |
|
1Пределы допускаемой приведённой погрешности измерений постоянного электрического напряжения, % |
±0,2 |
|
Диапазон измерений электрического сопротивления постоянного тока, Ом |
от 10 до 2000 |
|
2Пределы допускаемой основной приведённой погрешности измерений электрического сопротивления постоянному току, % |
±0,2 |
|
2Пределы допускаемой дополнительной приведённой погрешности измерений электрического сопротивления постоянному току, вызванной отклонением температуры окружающего воздуха от нормальной, на каждые 10 °С, % |
±0,2 |
|
Диапазон измерений частоты входного сигнала, Гц |
от 450 до 4500 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
±2,5-10—4 |
|
Примечание - Для приведённой погрешности нормирующим значением является: 1 диапазон изменения входного сигнала 2 верхнее значение диапазона измерений | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт.: - в регистраторе - в мультиплексоре |
10 10 |
|
Амплитуда входного синусоидального напряжения частотного измерительного канала, мВ |
от 5 до 1000 |
|
Напряжение питания постоянного тока, В |
от 12 до 30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
220x90x70 |
|
Масса, г, не более |
760 |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при температуре окружающего воздуха +25 °С), %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84 до 106 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при температуре окружающего воздуха +25 °С), %, не более - атмосферное давление, кПа |
от 0 до +70 85 от 84 до 106,7 |
Знак утверждения типа
наносится в виде наклейки рядом с табличкой и в правый верхний угол титульного листа руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Регистратор данных |
DPRO3-LOGGER |
1 |
|
Мультиплексор |
DPRO3-MUX |
в соответствии с заказом |
|
Кабель RS-232 |
CDMA |
1 |
|
Резистор 0,25 Вт 120 Ом ± 5 % |
- |
2 |
|
Регистраторы данных DPRO3. Руководство по эксплуатации |
- |
1 |
|
Регистратор данных. Паспорт |
- |
1 |
|
Мультиплексор. Паспорт |
- |
в соответствии с заказом |
Сведения о методах измерений
приведены в разделе 4 «Измерение» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Регистраторы данных DPRO3. Стандарт предприятия. СТП 1/25.
