Машины координатные измерительные IMSCENTER
| Номер в ГРСИ РФ: | 97614-26 |
|---|---|
| Производитель / заявитель: | LaiYin Measurement Technology (Dongguan) Co., Ltd., КНР |
Машины координатные измерительные IMSCENTER (далее - КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97614-26 | |||||||||
| Действует | по 06.02.2031 | |||||||||
| Наименование | Машины координатные измерительные | |||||||||
| Модель | IMSCENTER | |||||||||
| Модификации |
IMSCENTER ARFA 6.8.6 IMSCENTER ARFA 8.10.6 IMSCENTER ARFA 8.15.6 IMSCENTER ARFA 8.20.6 IMSCENTER ARFA S 5.6.5 IMSCENTER ARFA S 6.8.6 IMSCENTER ARFA S 6.10.6 IMSCENTER ARFA S 6.15.6 IMSCENTER ARFA S 8.10.6 IMSCENTER ARFA S 8.12.6 IMSCENTER ARFA S 8.15.6 IMSCENTER ARFA S 8.20.6 IMSCENTER ARFA S 10.12.8 IMSCENTER ARFA S 10.15.8 IMSCENTER ARFA S 10.20.8 IMSCENTER ARFA S 10.12.10 IMSCENTER ARFA S 10.15.10 IMSCENTER ARFA S 10.20.10 IMSCENTER ARFA S 10.25.10 IMSCENTER ARFA S 12.15.10 IMSCENTER ARFA S 12.20.10 IMSCENTER ARFA S 12.30.10 IMSCENTER ARFA S 15.20.10 IMSCENTER ARFA S 15.30.10 IMSCENTER ARFA S 15.40.10 IMSCENTER ARFA S 15.20.12 IMSCENTER ARFA S 15.30.12 IMSCENTER ARFA S 15.40.12 IMSCENTER ARFA S 20.30.15 IMSCENTER ARFA SF 4.5.4 IMSCENTER ARFA SF 5.6.5 |
|||||||||
| Приказы |
№228 от
06.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e1e834c6-fd56-3111-b206-7cb8df97910b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
LaiYin Measurement Technology (Dongguan) Co., Ltd., КИТАЙ, Room 20 8, Building A, No. 96, ZHENAN EAST R, CHANG AN TWN, DONGGUAN CITY
Поверка
| Методика поверки / информация о поверке |
РТ-МП-302-203-2025 Государственная система обеспечения единства измерений. Машины координатные измерительные IMSCENTER. Методика поверки.
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97614-26: Описание типа
2026-97614-26.pdf
|
Скачать | 277.4 КБ | |
|
97614-26: Методика поверки
РТ-МП-302-203-2025
2026-mp97614-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Машины координатные измерительные IMSCENTER (далее - КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Описание
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция машин портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимся на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена трехмерная измерительная головка со сменными контактными датчиками или измерительная головка с несменными датчиками.
КИМ выпускаются в нескольких модификациях IMSCENTER ARFA, IMSCENTER ARFA S, IMSCENTER ARFA SF, в каждой из которых несколько типоразмеров, различающихся техническими и метрологическими характеристиками.
КИМ IMSCENTER модификации ARFA изготавливаются в следующих типоразмерах: 6.8.6, 8.10.6, 8.15.6, 8.20.6.
КИМ IMSCENTER модификации ARFA S изготавливаются в следующих типоразмерах: 5.6.5, 6.8.6, 6.10.6, 6.15.6, 8.10.6, 8.12.6, 8.15.6, 8.20.6, 10.12.8, 10.15.8, 10.20.8, 10.12.10, 10.15.10, 10.20.10, 10.25.10, 12.15.10, 12.20.10, 12.30.10, 15.20.10, 15.30.10, 15.40.10, 15.20.12, 15.30.12, 15.40.12, 20.30.15.
КИМ IMSCENTER модификации ARFA SF изготавливаются в следующих типоразмерах: 4.5.4, 5.6.5.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции по заранее составленной программе.
КИМ оснащаются одной из следующих измерительных головок HH-A, HH-AS, PH10, PH10MQ, которые могут оснащаться следующими контактными датчиками HP-TM, HP-THD, HP-TMe, HP-THDe, TP20, TP200, CF20, HP-S-X1S, HP-S-X1H, SP25M, HP-S-X1C Конкретная комплектация головок и контактных датчиков определяется договором поставки.
Дополнительно КИМ может оснащаться лазерным сканером для бесконтактных измерений и накладным автоматическим поворотным столом.
Пломбирование КИМ не предусмотрено.
Общий вид КИМ представлен на рисунке 2.
Нанесение знака поверки на КИМ не предусмотрено. Серийный номер КИМ указывается типографским способом на гранитном измерительном столе сзади в виде маркировочной таблички и имеет цифровое или буквенно-цифровое обозначение (рисунок 1).
LaiYin Measurement Technology (Dongguan) Cd., Ltd., ADD. RM 20 E, BLDG A, Nose, 2HENAN
EAST R CHANG AN TWN. DONGGUAN CITY CHINA
IMSCENTER
MODEL
Место указания серийного номера
ARFA
AS00018106
MFD
2024
Рисунок 1 - Внешний вид маркировочной таблички, где:
MODEL - наименование модификации КИМ
S/N - серийный номер КИМ
SIZE - типоразмер КИМ
MFD - дата изготовления КИМ
Место нанесения маркировочной таблички

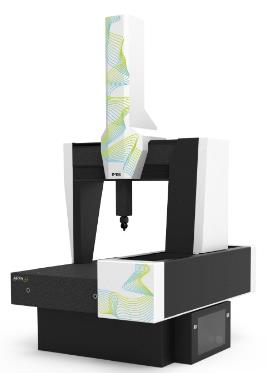

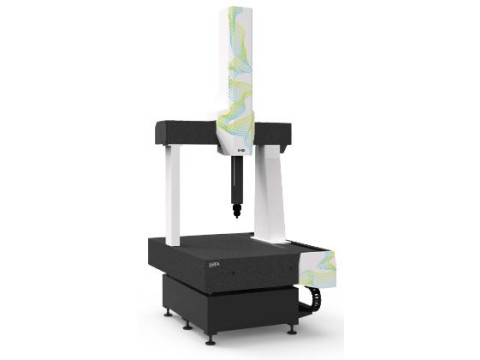

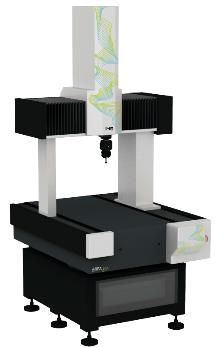

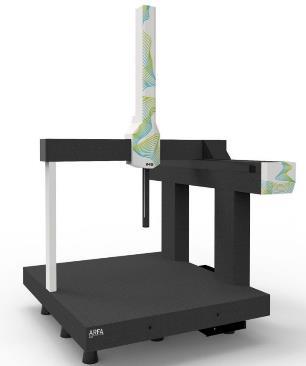

Рисунок 2 - Общий вид КИМ:
а) IMSCENTER ARFA S, б) IMSCENTER ARFA, в) IMSCENTER ARFA SF
Программное обеспечение
КИМ оснащены программным обеспечением (далее - ПО) PC-DMIS, QUINDOS, Rational DMIS, PolyWorks Inspector или Geomera 3D, предназначенным для обеспечения взаимодействия узлов приборов, выполнения измерительных функций, функций расчета параметров, сохранения и обработки результатов измерений.
Конструкция системы исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, программно-аппаратные интерфейсы связи отсутствуют.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | ||||
|
Идентификационное наименование ПО |
PC-DMIS |
QUINDOS |
Rational DMIS |
PolyWorks Inspector |
Geomera 3D |
|
Номер версии (идентификационный номер) ПО |
v.20xx и выше |
v.7.xx и выше |
2022.1 и выше |
2022 IR8.1 и выше |
1.0 и выше |
|
Цифровой идентификатор ПО |
- | ||||
Технические характеристики
аблица 2 - Основные метрологические характеристики КИМ
|
Модиф икация |
Типораз мер |
Диапазон измерений, мм |
Наименование характеристик | |||||
|
по оси X |
по оси Y |
по оси Z |
HH-A, HH-AS с контактными HP-TM, HP-THD, TP20, T |
, PH10, PH10MQ датчиками HP-T, HP-TMe, HP-THDe, P200, CF20 |
HH-A, HH-AS, PH10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C | |||
|
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | |||||
|
IMSCE NTER ARFA |
6.8.6 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2,0+L/300)(1) |
±2,2 |
- |
- |
|
8.10.6 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,2+L/300) (1) |
±2,5 |
- |
- | |
|
8.15.6 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(2,5+L/300)(1) |
±2,5 |
- |
- | |
|
8.20.6 |
от 0 до 800 |
от 0 до 2000 |
от 0 до 600 |
±(3,2+L/300)(1) |
±2,5 |
- |
- | |
|
IMSCE NTER ARFA S |
5.6.5 |
от 0 до 500 |
от 0 до 600 |
от 0 до 500 |
±(1,6+L/300) (1) |
±1,8 |
±(0,9+L/300) (1) |
±1,2 |
|
6.8.6 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(1,7+L/300) (1) |
±1,9 |
±(1,2+L/300) (1) |
±1,5 | |
|
6.10.6 |
от 0 до 600 |
от 0 до 1000 |
от 0 до 600 |
±(1,7+L/300) (1) |
±1,9 |
±(1,2+L/300) (1) |
±1,5 | |
|
6.15.6 |
от 0 до 600 |
от 0 до 1500 |
от 0 до 600 |
±(1,7+L/300) (1) |
±1,9 |
±(1,2+L/300) (1) |
±1,5 | |
|
8.10.6 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(1,8+L/300) (1) |
±2,0 |
±(1,5+L/300) (1) |
±1,5 | |
|
8.12.6 |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
±(1,8+L/300) (1) |
±2,0 |
±(1,5+L/300) (1) |
±1,5 | |
|
8.15.6 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(1,8+L/300) (1) |
±2,0 |
±(1,5+L/300) (1) |
±1,5 | |
|
Модиф икация |
Типораз мер |
Диапазон измерений, мм |
Наименование характеристик | |||||
|
по оси X |
по оси Y |
по оси Z |
HH-A, HH-AS с контактными HP-TM, HP-THD, TP20, T |
, PH10, PH10MQ датчиками HP-T, HP-TMe, HP-THDe, P200, CF20 |
HH-A, HH-AS, PH10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C | |||
|
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | |||||
|
8.20.6 |
от 0 до 800 |
от 0 до 2000 |
от 0 до 600 |
±(1,8+L/300) (1) |
±2,0 |
±(1,7+L/300) (1) |
±1,5 | |
|
10.12.8 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(2,5+L/300) (1) |
±3,0 |
±(1,8+L/300) (1) |
±1,7 | |
|
10.15.8 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(2,5+L/300) (1) |
±3,0 |
±(1,8+L/300) (1) |
±2,0 | |
|
10.20.8 |
от 0 до 1000 |
от 0 до 2000 |
от 0 до 800 |
±(2,5+L/300) (1) |
±3,0 |
±(1,8+L/300) (1) |
±2,0 | |
|
10.12.10 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 1000 |
±(2,5+L/300) (1) |
±3,0 |
±(1,8+L/300) (1) |
±2,0 | |
|
10.15.10 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 1000 |
±(2,5+L/300) (1) |
±3,0 |
±(1,8+L/300) (1) |
±2,0 | |
|
10.20.10 |
от 0 до 1000 |
от 0 до 2000 |
от 0 до 1000 |
±(2,5+L/300) (1) |
±3,0 |
±(1,8+L/300) (1) |
±2,0 | |
|
10.25.10 |
от 0 до 1000 |
от 0 до 2500 |
от 0 до 1000 |
±(2,5+L/300) (1) |
±3,0 |
±(1,8+L/300) (1) |
±2,0 | |
|
12.15.10 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
±(3,0+L/300) (1) |
±3,5 |
±(2,0+L/300) (1) |
±2,2 | |
|
12.20.10 |
от 0 до 1200 |
от 0 до 2000 |
от 0 до 1000 |
±(3,0+L/300) (1) |
±3,5 |
±(2,2+L/300) (1) |
±2,2 | |
|
Модиф икация |
Типораз мер |
Диапазон измерений, мм |
Наименование характеристик | |||||
|
по оси X |
по оси Y |
по оси Z |
HH-A, HH-AS с контактными HP-TM, HP-THD, TP20, T |
, PH10, PH10MQ датчиками HP-T, HP-TMe, HP-THDe, P200, CF20 |
HH-A, HH-AS, PH10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C | |||
|
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | |||||
|
12.30.10 |
от 0 до 1200 |
от 0 до 3000 |
от 0 до 1000 |
±(3,0+L/300) (1) |
±3,5 |
±(2,2+L/300) (1) |
±2,2 | |
|
15.20.10 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 1000 |
±(3,5+L/300) (1) |
±4,0 |
±(2,2+L/300) (1) |
±2,5 | |
|
15.30.10 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1000 |
±(3,5+L/300) (1) |
±4,0 |
±(2,2+L/300) (1) |
±2,5 | |
|
15.40.10 |
от 0 до 1500 |
от 0 до 4000 |
от 0 до 1000 |
±(4,0+L/300) (1) |
±4,5 |
±(3,2+L/300) (1) |
±3,0 | |
|
15.20.12 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 1200 |
±(4,0+L/300) (1) |
±4,5 |
±(3,5+L/300) (1) |
±3,0 | |
|
15.30.12 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1200 |
±(4,0+L/300) (1) |
±4,5 |
±(3,5+L/300) (1) |
±3,0 | |
|
15.40.12 |
от 0 до 1500 |
от 0 до 4000 |
от 0 до 1200 |
±(4,0+L/300) (1) |
±4,5 |
±(3,5+L/300) (1) |
±3,0 | |
|
20.30.15 |
от 0 до 2000 |
от 0 до 4000 |
от 0 до 1200 |
±(4,5+L/300) (1) |
±4,5 |
±(3,5+L/300) (1) |
±3,0 | |
|
IMSCE NTER ARFA SF |
4.5.4 |
от 0 до 400 |
от 0 до 500 |
от 0 до 400 |
±(3,0+L/300) (1) |
±3,5 |
- |
- |
|
5.6.5 |
от 0 до 500 |
от 0 до 600 |
от 0 до 500 |
±(4,0+L/300) (1) |
±4,5 |
- |
- | |
|
Диапазон измерений, мм |
Наименование характеристик | |||||||
|
Модиф икация |
Типораз мер |
HH-A, HH-AS с контактными HP-TM, HP-THD, TP20, T |
, PH10, PH10MQ датчиками HP-T, HP-TMe, HP-THDe, P200, CF20 |
HH-A, HH-AS, PH10, PH10MQ с контактными датчиками HP-S-X1S, HP-S-X1H, SP25M; HP-S-X1C | ||||
|
по оси X |
по оси Y |
по оси Z |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||
Примечание: (1)- при температуре окружающего воздуха от + 18 до + 22 °С и относительной влажности воздуха от 25% до 75%, L- измеряемая длина в мм
Таблица 3 - Основные технические характеристики КИМ
|
Модификация |
Типоразмер |
Габаритные размеры, мм |
Масса, кг |
Масса измеряемой детали, кг, не более | ||
|
Длина |
Ширина |
Высота | ||||
|
IMSCENTER ARFA |
6.8.6 |
1200 |
1600 |
2700 |
1350 |
500 |
|
8.10.6 |
1400 |
1800 |
2700 |
1800 |
800 | |
|
8.15.6 |
1400 |
2300 |
2700 |
2400 |
1200 | |
|
8.20.6 |
1400 |
2800 |
2700 |
2900 |
1500 | |
|
IMSCENTER ARFA S |
5.6.5 |
1400 |
1600 |
2650 |
1600 |
500 |
|
6.8.6 |
1500 |
1800 |
2800 |
1800 |
800 | |
|
6.10.6 |
1500 |
2000 |
2800 |
2000 |
1000 | |
|
6.15.6 |
1500 |
2500 |
2800 |
2500 |
1200 | |
|
8.10.6 |
1700 |
2000 |
2800 |
2200 |
1000 | |
|
8.12.6 |
1700 |
2200 |
2800 |
2500 |
1200 | |
|
8.15.6 |
1700 |
2500 |
2800 |
2950 |
1500 | |
|
8.20.6 |
1700 |
3000 |
2800 |
3700 |
2000 | |
|
10.12.8 |
1810 |
2600 |
3200 |
3500 |
1200 | |
|
10.15.8 |
1810 |
2900 |
3200 |
3950 |
1500 | |
|
10.20.8 |
1810 |
3400 |
3200 |
4600 |
2000 | |
|
10.12.10 |
1810 |
2600 |
3600 |
3600 |
1200 | |
|
10.15.10 |
1810 |
2600 |
3600 |
4000 |
1500 | |
|
10.20.10 |
1810 |
3400 |
3600 |
4700 |
2000 | |
|
10.25.10 |
1810 |
3900 |
3600 |
5450 |
2500 | |
|
12.15.10 |
2010 |
2900 |
3600 |
4500 |
1500 | |
|
12.20.10 |
2010 |
3400 |
3600 |
5300 |
2000 | |
|
12.30.10 |
2010 |
4400 |
3600 |
6900 |
3000 | |
|
15.20.10 |
2310 |
3400 |
3600 |
6050 |
2000 | |
|
15.30.10 |
2310 |
4400 |
3600 |
8000 |
3000 | |
|
15.40.10 |
2310 |
5400 |
3600 |
10000 |
3000 | |
|
15.20.12 |
2480 |
3500 |
4120 |
7050 |
2000 | |
|
15.30.12 |
2480 |
4500 |
4120 |
9000 |
3000 | |
|
15.40.12 |
2480 |
5500 |
4120 |
11000 |
3000 | |
|
20.30.15 |
2980 |
4500 |
4720 |
12000 |
3000 | |
|
IMSCENTER ARFA SF |
4.5.4 |
1000 |
1240 |
2100 |
720 |
200 |
|
5.6.5 |
1100 |
1340 |
2100 |
930 |
300 | |
Таблица 4 - Условия эксплуатации КИМ
|
Наименование характеристики |
Значение | ||
|
Модификация |
IMSCENTE R ARFA |
IMSCENTE R ARFA S |
IMSCENTER ARFA SF |
|
Температура окружающей среды, °С |
от +18 до +22 |
от +15 до +30 | |
|
Допускаемое изменение температуры, °С, не более, в течение: - 1 ч - 24 ч |
1 2 | ||
|
Градиент температуры по объему, °С/м, не более |
1 | ||
|
Относительная влажность воздуха, без конденсата, %, не более |
75 | ||
|
Напряжение питания переменного тока, В |
220 ± 22 | ||
|
Частота переменного тока, Гц |
50/60 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина координатная измерительная |
IMSCENTER* |
1 шт. |
|
Управляющий персональный компьютер |
- |
1 шт. |
|
Калибровочная сфера диаметром 25мм |
- |
1 шт. |
|
Комплект сменных измерительных наконечников |
- |
1 компл. |
|
Руководство по эксплуатации |
РЭ1.06-25 RU |
1 шт. |
|
Руководство пользователя программным обеспечением |
- |
1 шт. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе «Методика и проведение измерений» документа РЭ1.06-25 RU «Машины координатные измерительные IMSCENTER. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021г. № 472.
Смотрите также
