Преобразователи вихретоковые ВН5000А
| Номер в ГРСИ РФ: | 97625-26 |
|---|---|
| Производитель / заявитель: | Beijing Bohua Xinzhi Technology, Inc., Китай |
Преобразователи вихретоковые ВН5000А (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97625-26 | ||||||||||||
| Действует | по 06.02.2031 | ||||||||||||
| Наименование | Преобразователи вихретоковые | ||||||||||||
| Модель | ВН5000А | ||||||||||||
| Модификации |
ВН5000А (5 мм) ВН5000А (8 мм) ВН5000А (11 мм) |
||||||||||||
| Приказы |
№228 от
06.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3dc54e3c-30d3-517a-c646-834dae9d1051 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Beijing Bohua Xinzhi Technology, Inc., КИТАЙ, Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and Technology Park, Changping District, Beijing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1772-204-2025 Государственная система обеспечения единства измерений. Преобразователи вихретоковые ВН5000А. Методика поверки.
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97625-26: Описание типа
2026-97625-26.pdf
|
Скачать | 293.8 КБ | |
|
97625-26: Методика поверки
РТ-МП-1772-204-2025
2026-mp97625-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Преобразователи вихретоковые ВН5000А (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.
Описание
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (драйвера) и соединительного кабеля. Датчик питается высокочастотным напряжением от драйвера. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи вихретоковые ВН5000А 5 мм могут выпускаться в специальном исполнении NSv. Метрологические характеристики преобразователей 5 мм NSv не отличаются от метрологических характеристик преобразователей 5 мм.
Преобразователи вихретоковые ВН5000А выпускаются в следующих исполнениях:
Исполнение ВН5000А (5 мм, 8 мм и 11 мм):
Датчики в составе преобразователей выпускаются в следующих модификациях: BH5000A-AAA-BB-CC-DD-02
где:
ААА - номер спецификации (001-100, 171-190, 271-290 - 5 мм; 101-170 и 201-270 - 8 мм; 191-200 и 291-400 - 11 мм);
ВВ - длина датчика без резьбы (принимает значения от 00 до 85, например, 08 - 80 мм);
СС - длина корпуса (принимает значения от 03 до 95, например, 10 - 100 мм);
DD - длина датчика с кабелем (05, 10).
С соединительным кабелем:
ВН5000А -ААА-ВВВ-СС
где:
AAA - номер спецификации (130 - 5 и 8 мм, 630 - 5 мм NSv, 830 - 11 мм);
ВВВ - длина кабеля (принимает значения от 040 до 085, например, 040 - 4 м);
СС - бронирование (00 - не бронированный, 01 - бронированный).
С драйвером:
BH5000A-AAA-BB-C-D-E
где:
ААА - номер спецификации (180 - 5 и 8 мм, 680 - 5 мм NSv, 880 - 11 мм);
ВВ - общая длина системы (50 - 5 м, 90 - 9 м);
С - диаметр датчика (0 - 5мм, 5 мм NSv или 8 мм; 1- 11 мм);
D - коэффициент преобразования (0 - 7,87 В/мм; 1 - 3,94 В/мм);
Е - тип чувствительного элемента (0 - не керамический; 1 - керамический).

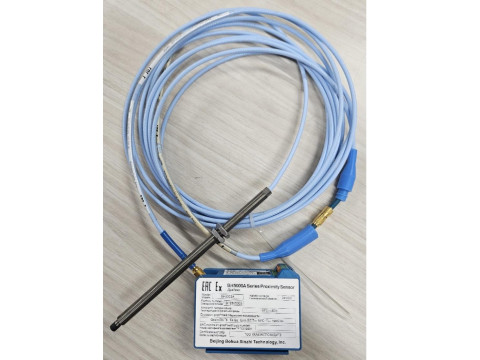

Общий вид преобразователей вихретоковых ВН5000А представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.
Заводские номера преобразователей в цифро-буквенном формате наносятся на корпус драйвера методом наклейки и типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Нанесение знака поверки на средство измерений не предусмотрено.
Ш1 tx ВН5°00А Series Proximity Sensor
Mm BH5000A 1 gated voltage ol-jnr
1---— , Номинальноенагояжение
Factory number: ,^L,-,Ant-nn,n
оаводскои номер
Ambient temperature: \i---------------;-------------------
Температура окружающей среды \__-55'С~+8(УС
Expiosion-proof mark/Маркировка взрывозащиты :
_______0ExiaIICT6 T4Ga; Ех\шсТги 95‘С- Тг;; 195"CDa
EAC explosion-proof certificate number:
Номер сертификата соответствия TP ТС 012/20d 1__
Certificate authority: i--------------- — -
Орган no сертификации ____ TOO уКАЗЭКСПО АУДИО
Beijing Bohua Xinzhi Technology, Inc.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков, драйверов и соединительных кабелей из состава преобразователей вихретоковых ВН5000А
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристики | ||
|
5 мм |
8 мм |
11 мм | |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
3,94 | |
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
±5 | ||
|
Диапазон измерений осевого перемещения, мм |
от 0,25 до 2,3 |
от 0,5 до 4,5 | |
|
Пределы допускаемой основной относительной погрешности измерений осевого перемещения, % |
±5 | ||
|
Диапазон измерений размаха виброперемещения, мкм |
от 10 до 2500 |
от 10 до 4000 | |
|
Диапазон рабочих частот, Гц |
от 0,1 до 1000 | ||
|
Нелинейность амплитудной характеристики, % |
±5 | ||
|
Неравномерность частотной характеристики в диапазоне рабочих частот, % |
±5 | ||
|
Диапазон измерений частоты вращения, об/мин |
от 1 до 240000 | ||
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+N-0,001), N - значение частоты вращения | ||
|
Пределы допускаемой дополнительной относительной погрешности измерений осевого перемещения, размаха виброперемещения, частоты вращения при изменении температуры окружающей среды, %/10°С |
±0,5 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации, °С: - датчика |
от -55 до +232 |
|
- драйвера |
от -55 до +80 |
|
- соединительного кабеля |
от -55 до +232 |
|
Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрвысота) |
14x250 |
|
- драйвера, (длинахвысотахширина) |
90x36x72 |
|
- соединительного кабеля (диаметрхдлина) |
9x8700 |
|
Масса, кг, не более: - датчика (без кабеля) |
0,35 |
|
- драйвера |
0,22 |
|
- соединительного кабеля |
0,82 |
|
Ех-маркировка взрывозащиты по ГОСТ 31610.0-2019: - датчика |
0Ех ia IIC Т6...Т1 Ga, |
|
- драйвера |
Ех ia IIIC T20080oC. T200440oC Da 0Ех ia IIC Т6...Т4 Ga, |
|
- соединительного кабеля |
Ех ia IIIC T20095oC. T200 1 95oC Da 0Ех ia IIC Т6...Т1 Ga, |
|
Ех ia IIIC T20080oC. T200440oC Da |
Знак утверждения типа
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь вихретоковый |
ВН5000А |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 Руководства по эксплуатации «Инструкция по эксплуатации».
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Стандарт предприятия на преобразователи вихретоковые ВН5000А.
