Преобразователи разности давлений ПДД
| Номер в ГРСИ РФ: | 97626-26 |
|---|---|
| Производитель / заявитель: | ООО "НПЦ "Манометр", г.Саранск |
Преобразователи разности давлений ПДД (далее - преобразователи) предназначены для непрерывного преобразования измеряемой величины - разности давлений газообразных и жидких сред в унифицированный токовый выходной сигнал и (или) в цифровой выходной сигнал на базе Интерфейса - RS485 с поддержкой протоколом Modbus или IPC в системах автоматического управления, контроля и регулирования технологическими процессами.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97626-26 | ||||||||||||
| Действует | по 06.02.2031 | ||||||||||||
| Наименование | Преобразователи разности давлений | ||||||||||||
| Модель | ПДД | ||||||||||||
| Модификации |
условное обозначение ПДД–Х1*–Х2–Х3–Х4–Х5–Х6–Х7*–Х8; где Х1 - Наличие индикатора: «И» - да; Пробел - нет Х2 - Вид климатического исполнения и категория размещения по ГОСТ 15150: «УХЛЗ.1»; «У2»; «Т3» Х3 - Верхний предел измерений Х4 - Предел допускаемой основной погрешности Х5 - Выходной сигнал: «15» - 1-5 В; «02» - 0-5 мА; «10» - 0-10 В; «42» - 4-20 мА Х6 - Цифровой интерфейс: «RS-485» - есть; Пробел - нет Х7 - Сигнализация: «С1-ОК» - одна уставка открытый коллектор; «С2-ОК» - две уставки открытый коллектор; «С1-Р» - одна уставка релейный выход НО; «С2-Р» - две уставки релейный выход НО; «С1» - одна уставка оптосимистор; «С2» - две уставки оптосимистор; Х8 - Резьбовое соединение: «М20» - метрическая М20×1,5; «М12» - метрическая М12×1,5; «G1/2» - трубная G1/2; «G1/4» - трубная G1/4 * Примечание: При отсутствии в обозначении исполнения отдельных позиций, последующие позиции сдвигаются влево на испытании представлены ПДД-И-УХЛ3.1-250кПа-0,5-42 ПДД-УХЛ3.1-4кПа-0,5-15 ПДД-УХЛ3.1-25кПа-0,5-42 |
||||||||||||
| Приказы |
№228 от
06.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2e684272-1517-ad29-8e84-ce2f90bbe90a | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НПЦ МАНОМЕТР», РОССИЯ, 430005, Республика Мордовия, г. Саранск, ул. Советская, строение 117/2, помещение 50
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1033-202-2025 Государственная система обеспечения единства измерений. Преобразователи разности давлений ПДД. Методика поверки.
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97626-26: Описание типа
2026-97626-26.pdf
|
Скачать | 194.9 КБ | |
|
97626-26: Методика поверки
РТ-МП-1033-202-2025
2026-mp97626-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Преобразователи разности давлений ПДД (далее - преобразователи) предназначены для непрерывного преобразования измеряемой величины - разности давлений газообразных и жидких сред в унифицированный токовый выходной сигнал и (или) в цифровой выходной сигнал на базе Интерфейса - RS485 с поддержкой протоколом Modbus или IPC в системах автоматического управления, контроля и регулирования технологическими процессами.
Описание
Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока и (или) в выходной цифровой сигнал.
Конструктивно преобразователи выполнены в цилиндрическом корпусе с трехвентильным блоком, которые составляют моноблочную конструкцию. Трехвентильный блок представляет собой вентиль минусовой камеры (обозначен синим цветом на вентиле), вентиль плюсовой камеры (обозначен красным цветом на вентиле) и вентиль для выравнивания, подаваемого через штуцеры давления (не обозначен дополнительно цветом). Внутри расположены первичный преобразователь и электронный блок обработки информации (модуль сенсора, модуль микропроцессора АЦП и ЦАП и модуль формирования выходных сигналов).
Преобразователи изготавливаются в различных исполнениях, отличающиеся метрологическими и техническими характеристиками, видом выходного сигнала, наличием или отсутствием индикатора и интерфейса RS 485 и ModBus.
Заводской номер преобразователя в виде цифрового обозначения наносится типографическим методом на информационную наклейку, прикрепленную на корпус преобразователя.
Пломбирование преобразователей от несанкционированного доступа осуществляется с помощью защитной наклейки.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Общий вид преобразователей, место нанесения заводского номера и пломбирование преобразователей от несанкционированного доступа представлены на рисунках 1-2.
Структура условного обозначения исполнения
ПДД - Х1 2- Х - Х - Х - Х - Х - Х2 - Х
Наличие индикатора:
«И» - да;
Пробел - нет
Вид климатического исполнения и категория размещения по ГОСТ 15150: «УХЛЗ.1»;
«У2»;
«Т3»
Верхний предел измерений____
Предел допускаемой основной погрешности____________________
Выходной сигнал:
«15» - 1-5 В;
«02» - 0-5 мА;
«10» - 0-10 В;
«42» - 4-20 мА_______________________
Цифровой интерфейс:
«RS-485» - есть;
Пробел - нет
Сигнализация:
«С1-ОК» - одна уставка открытый коллектор;
«С2-ОК» - две уставки открытый коллектор;
«С1-Р» - одна уставка релейный выход НО;
«С2-Р» - две уставки релейный выход НО;
«С1» - одна уставка оптосимистор;
«С2» - две уставки оптосимистор;_____________
Резьбовое соединение:
«М20» - метрическая М20^1,5;
«М12» - метрическая М1221,5;
«G1/2» - трубная G1/2;
«G1/4» - трубная G1/4
Место нанесения заводского номера

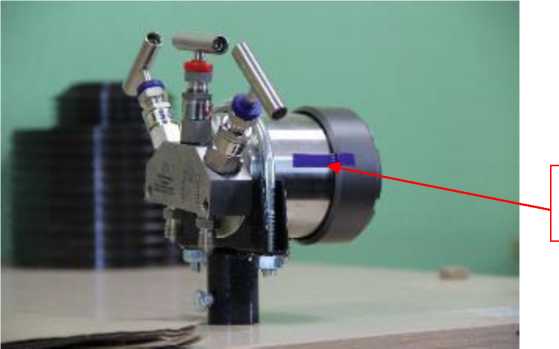

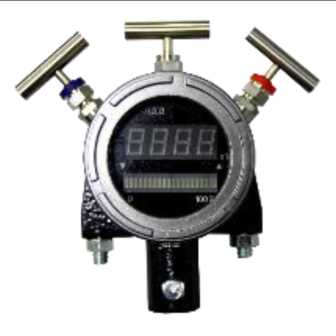

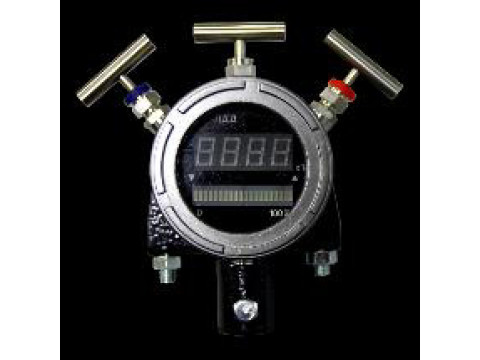

Рисунок 1 - Общий вид преобразователей разности давлений ПДД с/без индикатора и место нанесения заводского номера

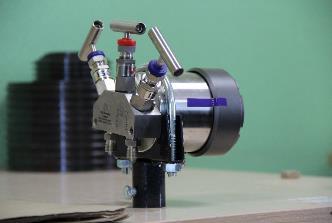

Место нанесения защитной наклейки

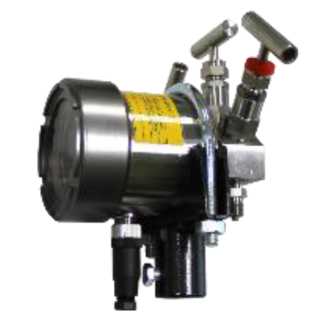

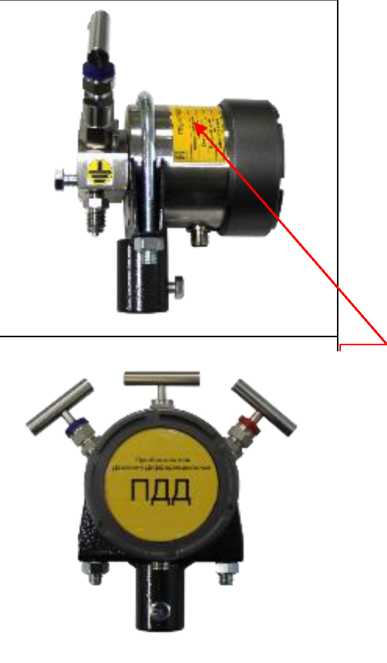

Рисунок 2 - Место нанесения пломбирования от несанкционированного доступа
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО защищено от преднамеренных изменений с помощью специальных программных средств. Уровень защиты ПО «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RU.51465965.00100-0000 |
|
Номер версии ПО, не ниже |
80 |
|
Цифровой идентификатор ПО |
не используется |
|
Алгоритм вычисления цифрового идентификатора |
не используется |
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 3 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений разности давления, кПа 1)2) |
от 0 до 0,4; от 0 до 0,6; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 |
|
Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений) |
±0,5; ±1,0 2) |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений |
±0,15 |
|
Рабочее (статическое) давление, МПа |
1,6 |
|
Нормальные условия: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84 до 106,7 |
|
1) Допускается изготовление преобразователей с пределами измерений, выраженных в других единицах измерения давления, допущенных к применению в РФ. 2) Конкретные значения приведены в паспорте. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал: - аналоговые, мА - аналоговые, В - цифровые |
от 4 до 20 от 0 до 5 от 1 до 5 от 0 до10 интерфейс RS-485 c поддержкой протоколов ModBus |
|
Напряжение питания постоянного тока, В |
от 9 до 36 |
|
Номинальное напряжение питания, В |
24 |
|
Масса, кг, не более:1) Без индикатора С индикатором |
3,6 3,8 |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более: |
148 х 196 х130 |
|
Рабочие условия эксплуатации: температура окружающей среды, °С: атмосферное давление, кПа: относительная влажность окружающего воздуха, %, не более: |
от -50 до +45 от 84 до 106,7 98 |
|
Степень защиты |
IP 65 |
|
Нагрузочное сопротивление, не более: |
500 Ом |
|
1) Без монтажных частей и кронштейнов | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
110000 |
Знак утверждения типа
наносится на титульный лист паспорта печатным методом.
Комплектность
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь разности давления |
ПДД |
1 шт. |
|
Паспорт |
НЦФА 406123.207ПС |
1 экз. |
|
Методика поверки |
- |
1 экз.( допускается поставлять 1 экз. на партию преобразователей |
|
Руководство по эксплуатации |
НЦФА.5070.000.00-01 РЭ |
1 экз. |
|
Комплект монтажных частей |
- |
в соответствии с заказом |
|
Монтажный кронштейн |
- |
в соответствии с заказом |
Сведения о методах измерений
приведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации НЦФА.5070.000.00-01 РЭ.
Нормативные документы
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 № 472;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
ТУ-26.51.52.130-009-93388965-2025. Преобразователи разности давления ПДД. Технические условия.
