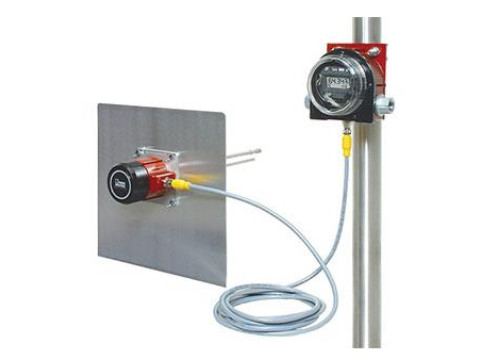

Измерители-индикаторы температуры и относительной влажности HDM/HSM
| Номер в ГРСИ РФ: | 97627-26 |
|---|---|
| Производитель / заявитель: | Фирма "Moore Industries International Inc.", США |
Измерители-индикаторы температуры и относительной влажности HDM/HSM (далее по тексту - измерители или приборы) предназначены для измерений температуры и относительной влажности окружающей воздушной среды в составе контрольноизмерительного оборудования мониторинга состояния высоковольтных преобразователей частоты (ВПЧ) с водяным охлаждением производства NANCAL Electric (Китай).
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97627-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Измерители-индикаторы температуры и относительной влажности | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | HDM/HSM | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
HDM/HSM состоят из блока датчиков температуры и относительной влажности HSM исполнения HSM/PT-RH/HDM/HDM/-CL6-VTB-VTRH [LH3Z] блока индикации HDM исполнения HDM/HSM/2×4-20MA/12-42DC/9M [D3LCP] |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№228 от
06.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 659e138f-5fad-a719-83fc-9db9ba31b3b2 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Moore Industries International Inc., СОЕДИНЕННЫЕ ШТАТЫ, 16650 Schoenborn Street North Hills, California 91343-6196
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1667-207-2025 Государственная система обеспечения единства измерений. Измерители-индикаторы температуры и относительной влажности HDM/HSM. Методика поверки.
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97627-26: Описание типа
2026-97627-26.pdf
|
Скачать | 192.7 КБ | |
|
97627-26: Методика поверки
РТ-МП-1667-207-2025
2026-mp97627-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Измерители-индикаторы температуры и относительной влажности HDM/HSM (далее по тексту - измерители или приборы) предназначены для измерений температуры и относительной влажности окружающей воздушной среды в составе контрольноизмерительного оборудования мониторинга состояния высоковольтных преобразователей частоты (ВПЧ) с водяным охлаждением производства NANCAL Electric (Китай).
Описание
Принцип действия приборов основан на измерении и преобразовании сигналов, поступающих от первичных датчиков температуры и относительной влажности в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА с наложенным на него частотно-модулированным сигналом стандарта HART.
Измерители-индикаторы температуры и относительной влажности HDM/HSM состоят из блока датчиков температуры и относительной влажности HSM исполнения HSM/PT-RH/HDM/HDM/-CL6-VTB-VTRH [LH3Z] (далее тексту - блок HSM) и блока индикации HDM исполнения HDM/HSM/2x4-20MA/12-42DC/9M [D3LCP] (блок HDM).
Конструктивно блок индикации HDM выполнен в металлическом корпусе цилиндрической формы, на лицевой панели которого расположены жидкокристаллический (ж/к) дисплей, который используется для индикации текущих значений измеряемых величин (температуры и относительной влажности) и/или расчетной величины (температура точки росы). Блок HSM подключается к блоку индикации HDM при помощи соединительного кабеля и обеспечивает измерение и передачу выходных сигналов от датчиков температуры и относительной влажности в цифровом формате в блок индикации HDM, который преобразовывает эти сигналы в аналоговые выходные сигналы силы постоянного тока в диапазоне от 4 до 20 мА, а также в сигналы для передачи по цифровому интерфейсу HART.
К измерителям-индикаторам температуры и относительной влажности HDM/HSM данного типа относятся измерители-индикаторы температуры и относительной влажности HDM/HSM с заводскими номерами: 2687815/2687905, 2687817/2687904, 2687814/2687822, 2687816/2687821, 2687813/2687902, 2687818/2687823, 2687812/2687901, 2678985/2687903, 2732668/2720791, 2732670/2728299, 2732667/2728300, 2732663/2728305, 2732669/2728306, 2732666/2728304, 2707238/2728303, 2733873/2732719.
Общий вид измерителей в сборе представлен на рисунке 1.
Общий вид измерителей с указанием места нанесения заводского номера представлен на рисунке 2.

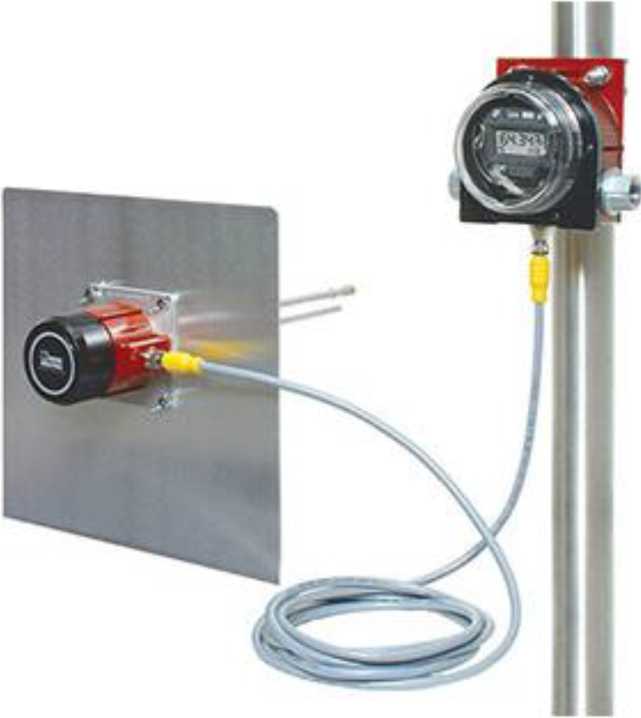

Рисунок 1 - Общий вид измерителей в сборе

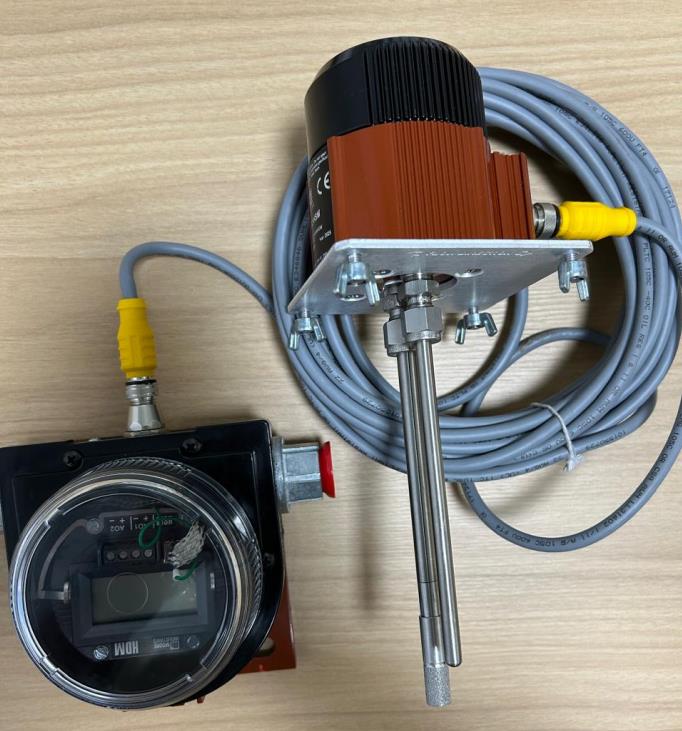

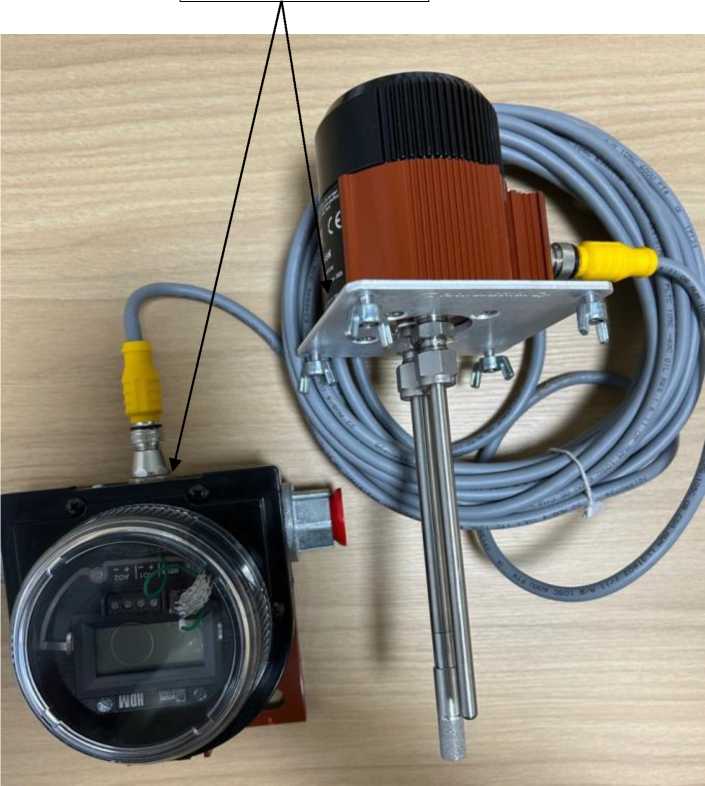

Место нанесения заводского номера
Рисунок 2 - Общий вид измерителей с указанием места нанесения заводского номера
Пломбирование измерителей не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на металлический шильдик, прикрепленный к корпусу блоков HDM и HSM. Конструкция измерителей не предусматривает возможность нанесения знака поверки на средство измерений.
Программное обеспечение
Измерители-индикаторы температуры и относительной влажности HDM/HSM имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается на фирме-изготовителе во время производственного цикла, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные встроенного ПО приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HTZ |
|
Номер версии (идентификационный номер) ПО |
2.0 |
|
Цифровой идентификатор ПО |
отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики измерителей приведены в таблицах 2 и 3.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +110 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений относительной влажности, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +50 °С) |
±5,0 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры точки росы, °С |
от -45 до +100 |
|
Выходной сигнал, мА |
от 4 до 20 (+ HART) |
|
Напряжение питания постоянного тока, В |
от 12 до 42 |
|
Габаритные размеры, мм - блок датчиков температуры и относительной влажности HSM (корпус) - блок индикации HDM (без монтажных элементов) |
87,1x82,3 158x148x87 |
|
Габаритные размеры измерительных зондов блока HSM (диаметрхдлина монтажной части), мм: - зонд измерений температуры - зонд измерений относительной влажности |
06,4x120,0 0(7,9.,.9,6)x135,0 |
|
Длина соединительного кабеля, м |
9,0 |
|
Масса, кг: - блок индикации HDM - блок датчиков температуры и относительной влажности HSM |
2,0 1,5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажность воздуха, % |
от -40 до +85 до 95 |
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель-индикатор температуры и относительной влажности |
HDM/HSM |
1 шт. |
|
Паспорт (на русском языке) |
- |
1 экз. |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Сведения о методах измерений
приведены в разделе «Проведение измерений» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов».
