Прессы испытательные SC-500
| Номер в ГРСИ РФ: | 97635-26 |
|---|---|
| Категория: | Прессы |
| Производитель / заявитель: | INGENIERIA Y DESARROLLO DE MAQUINAS S.L.(IDM test), Испания |
Прессы испытательные SC-500 (далее - прессы) предназначены для измерения силы при механических испытаниях образцов гофрированного картона и аналогичной продукции на сжатие в режиме статического нагружения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97635-26 | |||||||||
| Действует | по 06.02.2031 | |||||||||
| Наименование | Прессы испытательные | |||||||||
| Модель | SC-500 | |||||||||
| Модификации |
SC-500-A SC-500-B |
|||||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d2f5cdfd-b0b5-1358-43e7-3543fc169d0f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
INGENIERIA Y DESARROLLO DE MAQUINAS S.L. (IDM test), ИСПАНИЯ, Gurutzegi 16 Pol. Belartza 20018 San Sebastian (Guipuzcoa)
Поверка
| Методика поверки / информация о поверке |
МП 1600-1414-2025 Государственная система обеспечения единства измерений. Прессы испытательные SC-500. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97635-26: Описание типа
2026-97635-26.pdf
|
Скачать | 125 КБ | |
|
97635-26: Методика поверки
МП 1600-1414-2025
2026-mp97635-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Прессы испытательные SC-500 (далее - прессы) предназначены для измерения силы при механических испытаниях образцов гофрированного картона и аналогичной продукции на сжатие в режиме статического нагружения.
Описание
Принцип действия прессов заключается в измерении силы, возникающей при перемещении активной опоры с постоянной заданной скоростью, в процессе испытания образов на сжатие.
Конструктивно прессы состоят из корпуса, в котором установлены блок нагружения и блок управления.
Блок нагружения состоит из электродвигателя, соединённого через винтовой механизм, и тензометрический датчик с подвижной опорой. Блок нагружения служит для испытания образцов и их фиксации в рабочем пространстве пресса.
Блок управления состоит из ЖК-дисплея и набора функциональных клавиш. Блок управления предназначен для преобразования электрических сигналов с тензометрического датчика в цифровой; хранение и анализ результатов измерений; управление циклом испытаний; вывод результатов измерений на ЖК-дисплей.
Прессы SC-500 изготавливаются в двух модификациях с одинаковыми характеристиками и аналогичных по принципу действия, отличающихся местом расположения блока управления.
SC-500-A - нижнее расположение блока управления;
SC-500-B - верхнее расположение блока управления.
На корпусе пресса с обратной стороны при помощи клея устанавливается маркировочная табличка, содержащая следующую информацию: тип средства измерений, модификация, товарный знак и сведения об изготовителе, номинальная нагрузка, знак утверждения типа, напряжение питания, серийный номер (в виде цифрового кода), год выпуска. Информация на табличку наносится печатным способом.
Пломбирование прессов и нанесение знака поверки на его корпус не предусмотрено.

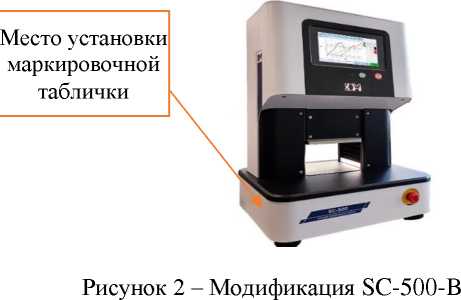

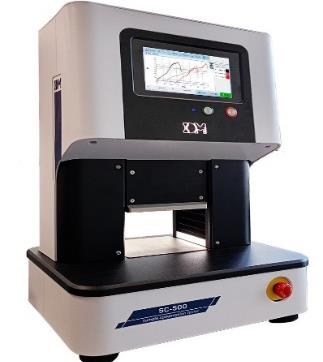

Общий вид прессов представлен на рисунках 1 и 2.

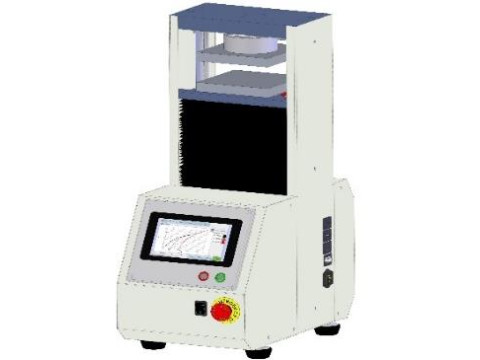

Рисунок 1 - Модификация SC-500-A
Программное обеспечение
Программное обеспечение прессов защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
не доступно пользователю |
|
Номер версии (идентификационный номер ПО) |
3.1.430-Х |
|
Цифровой идентификатор ПО |
- |
*где Х принимает значение от 1 до 99 и не является метрологический значимой частью.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристик |
|
Диапазон измерений силы, Н |
от 50 до 5000 |
|
Диапазон измерений скорости перемещения подвижной опоры, мм/мин. |
от 8,0 до 50,0 |
|
Пределы допускаемой относительной погрешности измерения силы, % |
±1,0 |
|
Пределы допускаемой относительной погрешности измерения скорости перемещения подвижной опоры, % |
±5,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
SC-500-А |
SC-500-B | |
|
Диапазон перемещения подвижной опоры, мм |
от 0 до 150 |
от 0 до 140 |
|
Условия эксплуатации: -температура окружающей среды, °С |
от +15 до +25 | |
|
-относительная влажность, %, не более |
85 | |
|
Напряжение питания от сети переменного тока, В |
220 ±22 | |
|
Габаритные размеры: - длина, мм, не более |
280 |
380 |
|
- ширина, мм, не более |
480 |
405 |
|
- высота, мм, не более |
770 |
665 |
|
Масса, кг, не более |
70 |
65 |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации и маркировочную табличку.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Прессы испытательные |
SC-500-А или SC-500-B |
1 шт. |
|
Руководство по эксплуатации |
SC-500-РЭ |
1 шт. |
|
Паспорт |
SC-500-ПС |
1 шт. |
Сведения о методах измерений
приведены в разделе 5.1 «Выполнение измерений» документа «SC-500-РЭ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 22 октября 2019 г № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»
