Резервуары вертикальные стальные цилиндрические РВС-100
| Номер в ГРСИ РФ: | 97636-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "РН-Морской терминал Туапсе", г.Туапсе |
|
97636-26: Описание типа
2026-97636-26.pdf
|
Скачать | 284.7 КБ |
Резервуары вертикальные стальные цилиндрические РВС-100 (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97636-26 | |||||||||
| Наименование | Резервуары вертикальные стальные цилиндрические | |||||||||
| Модель | РВС-100 | |||||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9d13a7ff-0f97-b353-84e0-473d51f96100 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «РН-Морской терминал Туапсе», РОССИЯ, 352800, Краснодарский край, р-н Туапсинский, г. Туапсе, ул. Индустриальная, 4
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97636-26: Описание типа
2026-97636-26.pdf
|
Скачать | 284.7 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС-100 (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуары РВС-100 представляют собой теплоизолированные (со съёмной теплоизоляцией), наземные, стальные, сварные, вертикально стоящие конструкции, состоящие из цилиндрической стенки, днища, стационарной крыши, съёмной теплоизоляции и оборудования, обеспечивающего их эксплуатацию. Резервуары установлены на бетонном фундаменте, оборудованы шахтными лестницами, люками-лазами для обслуживания во время эксплуатации, замерными люками для определения уровня наполнения, трубопроводами приема и выдачи нефти и нефтепродуктов, предохранительными клапанами, контрольно-измерительными приборами и средствами автоматики. Заполнение и опорожнение резервуаров осуществляется через приёмо-раздаточные патрубки.
Принцип действия резервуаров основан на определении объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов с использованием градуировочных таблиц и результатов измерения уровня их наполнения. К данному типу резервуаров относятся резервуары с заводскими номерами; 64; 65.
Место расположения резервуаров РВС-100: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная 4, ООО «РН-Морской терминал Туапсе» цех «Железнодорожные эстакады».
В конструкции резервуаров РВС-100 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики, включая показатели точности.
Пломбирование (нанесения знака поверки) резервуаров РВС-100 не предусмотрено.
Знак поверки в виде оттиска поверительного клейма наносится:
- на свидетельство о поверке (в случае его оформления);
- на титульном и последующих листах градуировочных таблиц в местах подписи поверителя.
Заводской номер каждого резервуара, состоящий из арабских цифр однозначно идентифицирующий резервуар, нанесен с внешней стороны стенки резервуара методом окрашивания краской с использованием трафаретов, обеспечивающим сохранность номера в течении всего срока службы резервуаров, и в паспрот каждого резервуара типографским способом.
Знак утверждения типа нанесен на титульном листе паспорта каждого резервуара типографским способом.

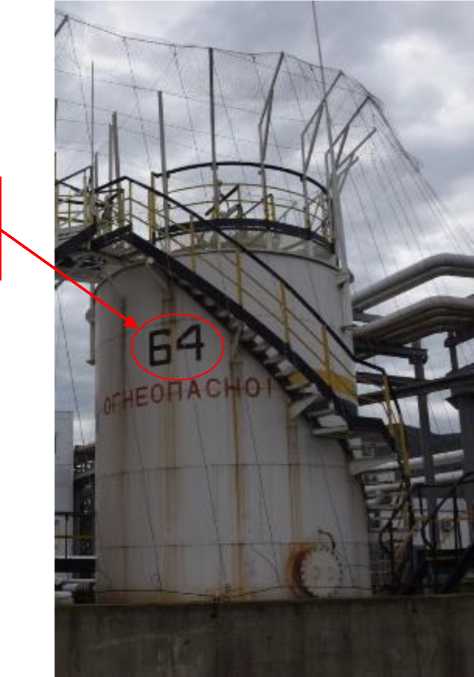

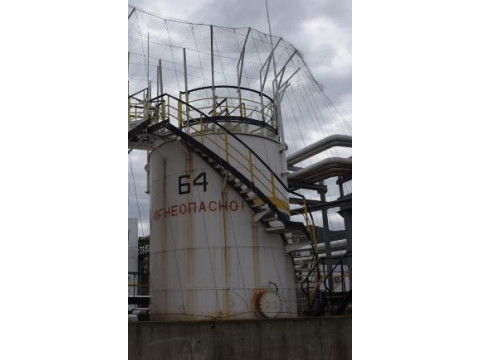

Фотография общего вида резервуара РВС-100 с обозначением заводского № 64, нанесенного на внешнюю стенку резервуара методом окрашивания краской через трафарет, представлена на рисунке 1.

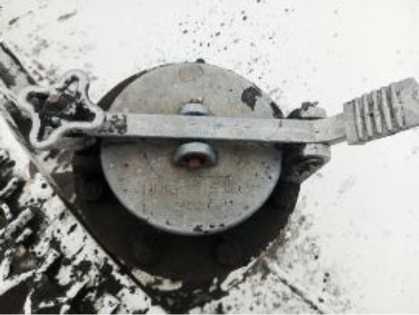

Фотография горловины замерного люка резервуара РВС-100 заводской № 64, представлена на рисунке 2.
Место нанесения заводского номера
Рисунок 1 - Фотография общего вида резервуара вертикального стального цилиндрического
РВС-100 заводской № 64
Рисунок 2 - Фотография горловины замерного люка резервуара вертикального стального цилиндрического РВС-100 заводской № 64

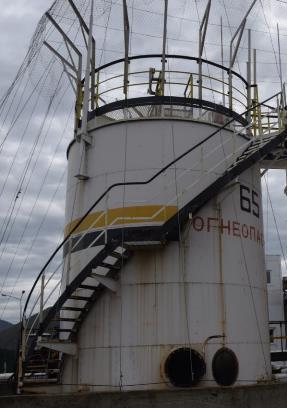

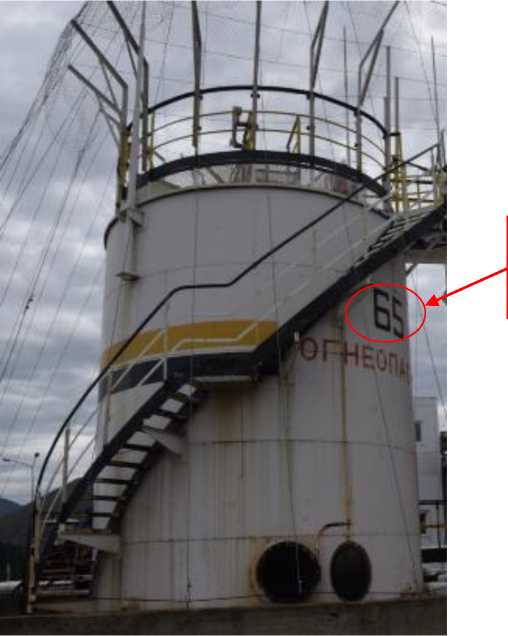

Фотография общего вида резервуара РВС-100 с обозначением заводского № 65, нанесенного на внешнюю стенку резервуара методом окрашивания краской через трафарет, представлена на рисунке 3.
Фотография горловины замерного люка резервуара РВС-100 заводской № 65, представлена на рисунке 4.
Место нанесения заводского номера
Рисунок 3 - Фотография общего вида резервуара вертикального стального цилиндрического
РВС-100 заводской № 65
Рисунок 4 - Фотография горловины замерного люка резервуара вертикального стального цилиндрического РВС-100 заводской № 65
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальная вместимость (номинальный объём) резервуара, м3 |
100 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,2 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение внутреннего диаметра резервуара (внутреннего диаметра стенки резервуара), мм |
4730 |
|
Номинальное значение высоты резервуара (высоты стенки резервуара), мм |
5960 |
|
Условия эксплуатации | |
|
- температура окружающей среды, 0С |
от -30 до +50 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
аблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение характеристики |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-100 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в МИ 3649-2021 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах», свидетельство об аттестации № 01.00257-2013/16807-21, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.41952.
Нормативные документы
ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
