Резервуары вертикальные стальные цилиндрические РВС
| Номер в ГРСИ РФ: | 97637-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ГУП ЧАО "Чукотснаб", г.Анадырь |
Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97637-26 | |||||||||||||||||||||||||||||||||
| Наименование | Резервуары вертикальные стальные цилиндрические | |||||||||||||||||||||||||||||||||
| Модель | РВС | |||||||||||||||||||||||||||||||||
| Модификации |
РВС-300 РВС-1000 РВС-3000 |
|||||||||||||||||||||||||||||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 24bc71bb-6f28-012a-fb7f-2f171c44348c | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
АО «Чукотснаб», РОССИЯ, 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4
Поверка
| Методика поверки / информация о поверке |
МП 003-07-2025 Государственная система обеспечения единства измерений. Резервуары вертикальные стальные цилиндрические РВС. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97637-26: Описание типа
2026-97637-26.pdf
|
Скачать | 219.5 КБ | |
|
97637-26: Методика поверки
МП 003-07-2025
2026-mp97637-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуары изготовлены в следующих модификациях: РВС-300, РВС-1000, РВС-3000 и представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона наземного расположения с номинальными вместимостями 300, 1000 и 3000 м3 соответственно.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары РВС-300 зав.№№ 3, 4, 6, 7, 8 РВС-1000 зав.№ 33, РВС-3000 зав.№№ 40, 53, 54, 55, расположенные по адресу: Районный участок «Певек» АО «Чукотснаб», Чаунский район, г.Певек, нефтебаза.
Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунках 1-3.

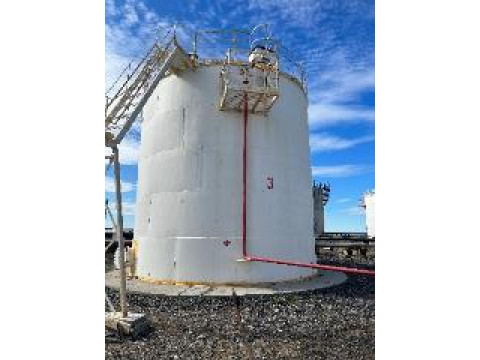

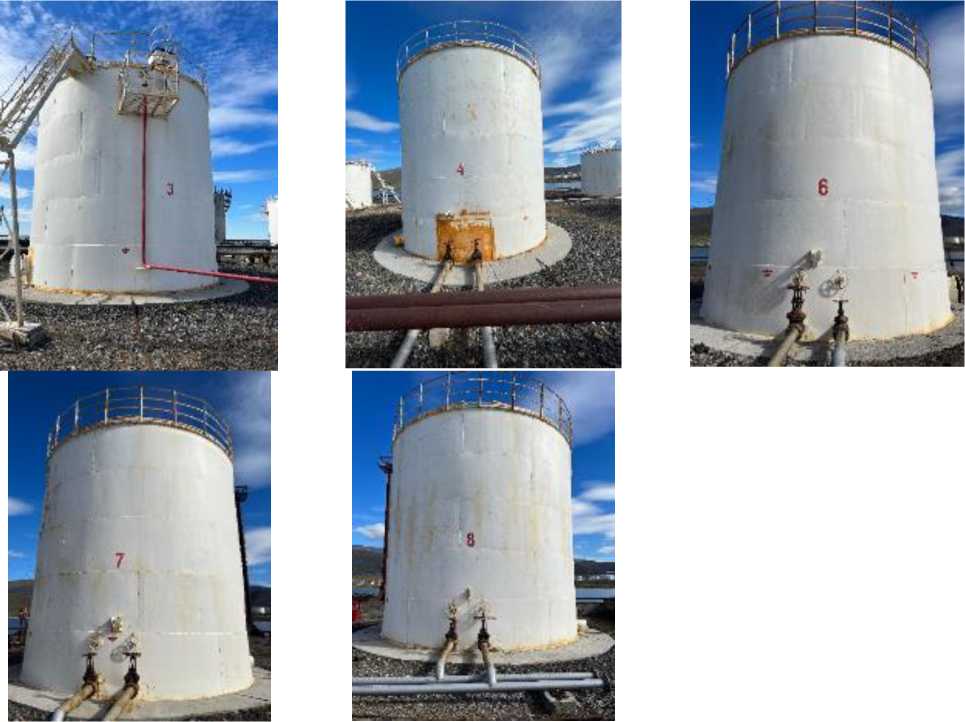

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС, РВС-300 зав.№№ 3, 4, 6, 7, 8 с указанием места нанесения заводских номеров

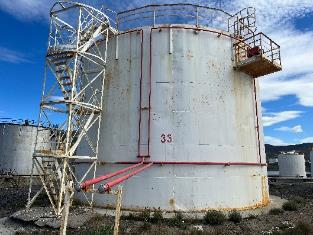

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС, РВС-1000 зав.№33 с указанием места нанесения заводских номеров

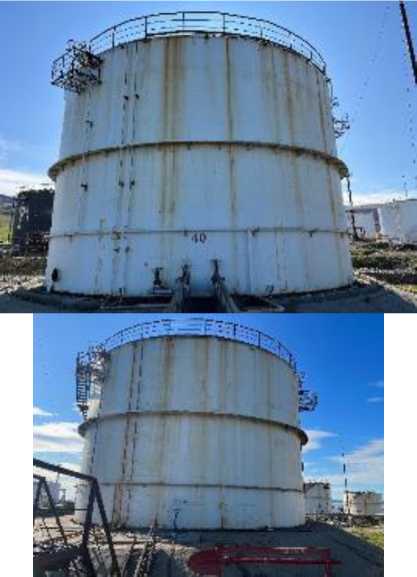

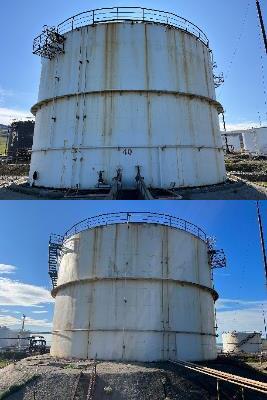

Рисунок 3 - Общий вид резервуаров вертикальных стальных цилиндрических РВС, РВС-3000 зав.№№ 40, 53, 54, 55 с указанием места нанесения заводских номеров
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
РВС-300 |
РВС-1000 |
РВС-3000 |
|
Номинальная вместимость, м3 |
300 |
1000 |
3000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,0 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС |
3 шт. |
|
Технический паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 технического паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
