Резервуары вертикальные стальные цилиндрические РВС
| Номер в ГРСИ РФ: | 97638-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Сахаэнерго", Республика Саха (Якутия), Булунский улус, п. Тикси |
|
97638-26: Описание типа
2026-97638-26.pdf
|
Скачать | 119.1 КБ |
Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97638-26 | ||||||||||||||||||
| Наименование | Резервуары вертикальные стальные цилиндрические | ||||||||||||||||||
| Модель | РВС | ||||||||||||||||||
| Модификации |
РВС-400 РВС-700 РВС-1000 |
||||||||||||||||||
| Приказы |
№229 от
06.02.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c8266cd1-bcf7-87dc-e01d-d907e1d166fa | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
АО «Сахаэнерго», РОССИЯ, 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, 2
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 06.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97638-26: Описание типа
2026-97638-26.pdf
|
Скачать | 119.1 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуары изготовлены в следующих модификациях: РВС-400, РВС-700 и РВС-1000, представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона наземного расположения с номинальными вместимостями 400, 700 и 1000 м3 соответственно.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары РВС-400 зав.№№ 1, 2, 22, РВС-700 зав.№ 23, РВС-1000 зав.№ 24, расположенные по адресу: Республика Саха (Якутия), Оленекский улус (район), территория нефтесклада «Аэропорт», Оленекский РЭС.

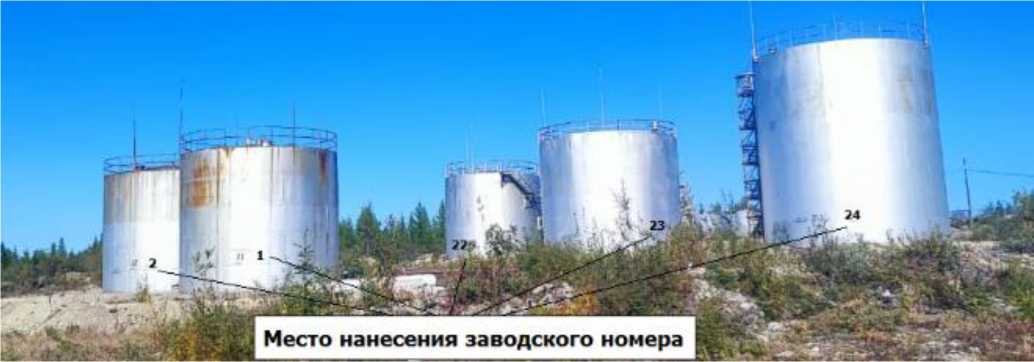

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.
Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС с указанием места нанесения заводских номеров
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
РВС-400 |
РВС-700 |
РВС-1000 |
|
Номинальная вместимость, м3 |
400 |
700 |
1000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров, % |
±0,20 | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
РВС-400 |
РВС-700 |
РВС-1000 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -55 до +50 от 84,0 до 106,7 | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение | ||
|
Модификация |
РВС-400 |
РВС-700 |
РВС-1000 |
|
Средний срок службы, лет, не менее |
50 | ||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
