Осциллографы цифровые RIGOL DHO8ZZ
| Номер в ГРСИ РФ: | 97646-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Осциллографы цифровые RIGOL DHO8ZZ (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97646-26 | |||||||||
| Действует | по 09.02.2031 | |||||||||
| Наименование | Осциллографы цифровые | |||||||||
| Модель | RIGOL DHO8ZZ | |||||||||
| Модификации |
DHO802 DHO804 DHO812 DHO814 |
|||||||||
| Приказы |
№233 от
09.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8972dbfa-bbb4-9db2-7ad7-24a6e5e4913d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
RIGOL TECHNOLOGIES CO., LTD, КИТАЙ, No.8 Ke Ling Road, Suzhou New District, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП DHO8ZZ/2025 Государственная система обеспечения единства измерений. Осциллографы цифровые RIGOL DHO8ZZ. Методика поверки.
(с 09.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97646-26: Описание типа
2026-97646-26.pdf
|
Скачать | 294.3 КБ | |
|
97646-26: Методика поверки
МП DHO8ZZ/2025
2026-mp97646-26.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Осциллографы цифровые RIGOL DHO8ZZ (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений.
Осциллографы DHO8ZZ имеют 4 модификации DHO802, DHO804, DHO812, DHO814, отличающиеся диапазоном частот (верхней границей полосы пропускания), количеством каналов, согласно таблице 1.
Таблица 1 - Модификации осциллографов RIGOL DHO8ZZ
|
Модификация |
DHO802 |
DHO804 |
DHO812 |
DHO814 |
|
Число каналов |
2 |
4 |
2 |
4 |
|
Полоса пропускания, МГц |
70 |
100 | ||
Конструктивно осциллографы выполнены в виде моноблока настольного исполнения и имеют встроенную ручку для переноса, работают от внешнего источника питания постоянного тока по интерфейсу USB Type-C.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, LAN.
На передней панели (рисунок 1, 2) размещены: цветной дисплей, многофункциональные поворотные регуляторы и кнопки управления, входные разъемы, разъемы интерфейса USB HOST, выхода прямоугольного сигнала компенсации пробника и заземления.
На задней панели (рисунок 3) размещены разъемы выхода AUX OUT, интерфейсы HDMI, LAN, USB DEVICE (внешнее управление), разъем питания USB Type-C.
Обозначение модификации осциллографа нанесено на переднюю панель методом шелкографии (рисунок 1, 2). Уникальный заводской номер с 14-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель осциллографа (рисунок 3,5).
Знак утверждения типа наносится в виде самоклеящихся этикеток на заднюю панель (рисунок 3), а знак поверки - на боковую панель осциллографов (рисунок 4).
Для предотвращения несанкционированного доступа к внутренним частям осциллографов осуществляется пломбирование нижней панели специальными стикер-наклейками.

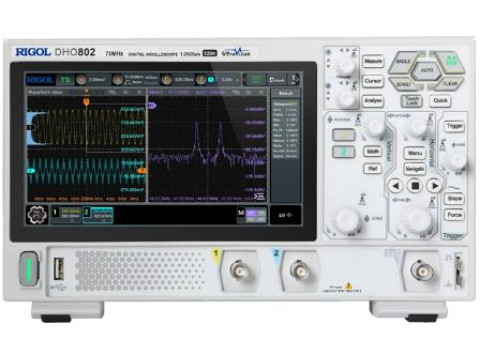

Рисунок 1 - Передняя панель осциллографов RIGOL DHO8ZZ для модификаций DHO802, DHO812

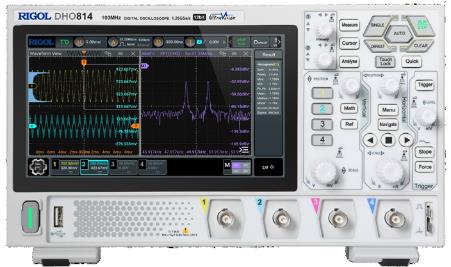

Рисунок 2 - Передняя панель осциллографов RIGOL DHO8ZZ для модификаций DHO804, DHO814
Место нанесения
Место нанесения
заводского номера
знака утверждения типа
Место пломбирования (стикер-наклейка)

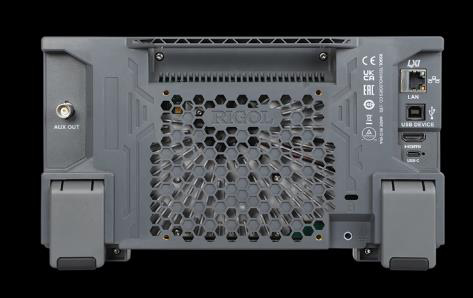

Рисунок 3 - Задняя панель осциллографов RIGOL DHO8ZZ

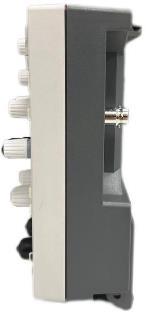

Рисунок 4 - Боковая панель осциллографов RIGOL DHO8ZZ
Заводской номер

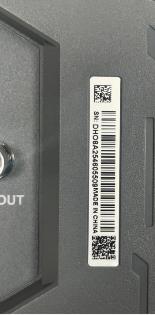

Рисунок 5 - Фрагмент задней панели осциллографов RIGOL DHO8ZZ
Программное обеспечение
Программное обеспечение осциллографов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DHO800_Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.01.01 |
Метрологические и технические характеристики осциллографов
Метрологические и технические характеристики осциллографов представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модель осциллографа |
DHO802 |
DHO804 |
DHO812 |
DHO814 |
|
Число каналов |
2 |
4 |
2 |
4 |
|
Верхняя частота полосы пропускания |
70 МГц |
100 |
МГц | |
|
Входное сопротивление, МОм | ||||
|
Пределы допускаемой абсолютной погрешности значения входного сопротивления, МОм |
±1-10’4 | |||
|
Входная ёмкость, пФ |
15 | |||
|
Пределы допускаемой абсолютной погрешности значения входной емкости, пФ |
±3 | |||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон коэффициентов развертки |
от 5 нс/дел до 500 с/дел | |||
|
Диапазон коэффициентов отклонения |
от 500 мкВ/дел до 10 В/дел | |||
|
Пределы допускаемой относительной погрешность коэффициента отклонения, %, для Ко от 1 мВ/дел. до 5 мВ/дел от 5 мВ/дел. включ. |
±2 ±1 | |||
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, мВ1, в диапазоне от 1 мВ/дел. до 200 мВ/дел. включ. от 200 мВ/дел. |
±(0,1-Ко+0,015-|исм|+2 мВ) ±(0,1-Ко+0,01-|исм|+2 мВ) | |||
|
Предел допускаемой погрешности измерения временных интервалов, не более 2 |
(25+5 -N)-10-6 | |||
|
Примечания: 1) здесь Ко - коэффициент отклонения по вертикали, мВ/дел.; исм— постоянное напряжение смещения, мВ; 2) для длительности временного интервала 1 мс; N - значение целого количества лет после выпуска из производства, или последней заводской подстройки частоты опорного генератора, округлённое в большую сторону | ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети частотой от 50 до 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт |
45 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
266х78х162 |
|
Масса, кг, не более |
1,8 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
Знак утверждения типа
наносится на заднюю панель корпуса осциллографов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф цифровой |
RIGOL DHO8ZZ |
1 |
|
Блок питания |
- |
1 |
|
Руководство по эксплуатации |
QGA36105-1110 |
1 |
|
Пассивный пробник напряжения для: DHO812/DHO802 DHO814/DHO804 |
PVP3150 |
2 4 |
|
Кабель заземления с разъёмом типа Ьапапа |
- |
1 |
Сведения о методах измерений
приведены в главе 8 «Осциллографы цифровые RIGOL DHO8ZZ. Руководство по эксплуатации», QGA36105-1110.
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
«Осциллографы цифровые RIGOL DHO8ZZ», стандарт предприятия, DSA3601-1110-RU.
