Теплосчетчики RUT-01
| Номер в ГРСИ РФ: | 97647-26 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО «Ридан Трейд», Московская обл., м. о. Истра, д. Лешково |
Теплосчетчики RUT-01 (далее - теплосчетчики) предназначены для измерений, обработки результатов измерений и представления текущей и архивной информации о количестве потребленной тепловой энергии (в т.ч. энергии, затраченной на охлаждение), температуре, расходе воды в системах водяного отопления и холодоснабжения коммунального хозяйства с температурой воды от плюс 5 °С до плюс 95 °С.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97647-26 | ||||||||||||
| Действует | по 09.02.2031 | ||||||||||||
| Наименование | Теплосчетчики | ||||||||||||
| Модель | RUT-01 | ||||||||||||
| Модификации |
условное обозначение RUT-01/Х1/Х2/Х3/Х4; где Х1 – DN15, DN20, DN25 Х2 – Qp1.5, Qp2.5, Qp3.5 Х3 – M Bus, RS-485, LoRaWAN Х4 – ПОДАЧА, ВОЗВРАТ |
||||||||||||
| Приказы |
№233 от
09.02.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | f8018d05-c069-663f-e03c-6ba0351683ba | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Производственная площадка: Hangzhou Zhongpei Electronics Со., Ltd., КИТАЙ, LDUV, Floor 2, Building 25, No. 2, Yongtai Road, Renhe Street, Yuhang, Hangzhou, Zhejiang, 311121; ООО «Ридан Трейд», РОССИЯ, 143581, РФ, Московская обл., м. о. Истра, деревня Лешково, д 217
Поверка
| Методика поверки / информация о поверке |
МЦКЛ.0384.МП Государственная система обеспечения единства измерений. Теплосчетчики RUT-01. Методика поверки.
(с 09.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97647-26: Описание типа
2026-97647-26.pdf
|
Скачать | 174.6 КБ | |
|
97647-26: Методика поверки
МЦКЛ.0384.МП
2026-mp97647-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Теплосчетчики RUT-01 (далее - теплосчетчики) предназначены для измерений, обработки результатов измерений и представления текущей и архивной информации о количестве потребленной тепловой энергии (в т.ч. энергии, затраченной на охлаждение), температуре, расходе воды в системах водяного отопления и холодоснабжения коммунального хозяйства с температурой воды от плюс 5 °С до плюс 95 °С.
Описание
Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков, соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.
Принцип действия теплосчетчиков основан на обработке вычислителем измерительных сигналов о параметрах воды, поступающих от ультразвукового преобразователя расхода, комплекта (двух) термопреобразователей сопротивления, вычислении количества тепловой энергии, объёма воды и отображении на индикаторном устройстве вычислителя результатов вычислений и измерений.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений и диагностическая информация.
Емкость архива теплосчетчиков не менее: часового - 60 суток, суточного - 12 месяцев, месячного (итоговые значения) 3 года.
Теплосчетчики выпускаются в исполнениях с ультразвуковыми преобразователями расхода диаметрами условного прохода (DN) 15, 20 и 25, отличающихся диапазонами измерений объемного расхода воды.
Конструктивно вычислитель и ультразвуковой преобразователь расхода соединены кабелем и вычислитель может быть установлен как непосредственно на ультразвуковой преобразователь расхода, так и отдельно от него. Ультразвуковой преобразователь расхода устанавливается как на подающем, так и на обратном трубопроводе. Место установки определяется при заказе.
Структурная схема обозначения теплосчетчиков в других документах и при заказе:
Теплосчетчик RUT-OI/X1/X2/X3/X4,
где Х1 - DN15, DN20 или DN25;
Х2 - Qp1.5, Qp2.5 или Qp3.5;
Хз - M Bus, RS-485, LoRaWAN;
Х4 - ПОДАЧА, ВОЗВРАТ.
Радиоканал теплосчетчика работает частотах от 868,9 до 869,1 МГц (частотный диапазон RU 864) c протоколом передачи данных LoRaWAN.

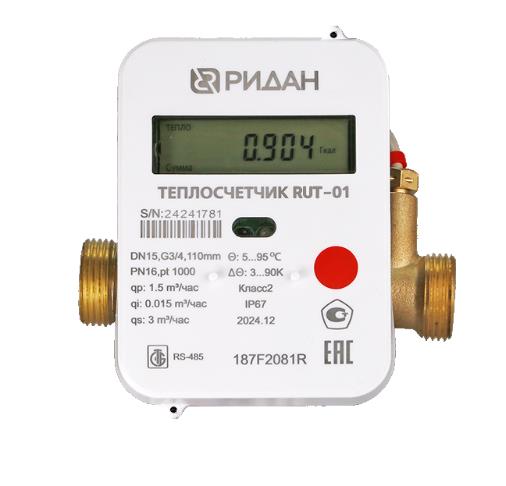

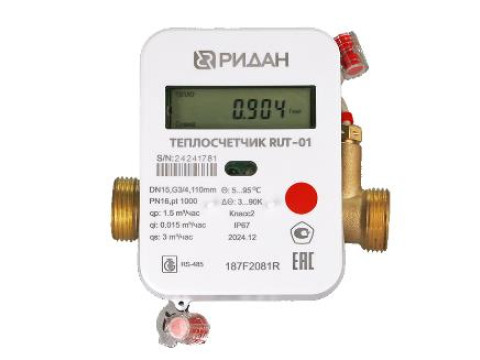

Общий вид теплосчетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид теплосчетчиков
Защита от несанкционированного доступа осуществляется механическим
опечатыванием. Схема
пломбировки от несанкционированного доступа представлена
на рисунке 2.
®РИААН
Место установки пломбы
Место установки пломбы
0N15.СЙИ.11С
Pt<16p( ЮЭО qp 1.5 mV'-ac Ф D015m*Na
Kimhx?
IP67 2024 12
187F2O81R ERE
Рисунок 2 - Схема пломбировки теплосчетчика
Серийный номер представляет набор из арабских цифр, наносится на корпус вычислителя теплосчетчика методом струйной печати или лазерной гравировки в соответствии с рисунком 3.
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений
Нанесение знака поверки на корпус средства измерений не предусмотрено.
Программное обеспечение
Теплосчетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
REN_ZD_KCS02RB_V10 |
|
Номер версии (идентификационный номер) ПО |
u-C.O.xA* |
|
Цифровой идентификатор ПО |
- |
|
* x - принимают значения от 0 до 9 | |
ПО теплосчетчиков и измерительная информация защищены от преднамеренных изменений механическим опечатыванием. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 -2014.
Метрологические и технические характеристики приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
Диаметр условного прохода преобразователя расхода теплосчетчика DN |
15 |
20 |
25 |
|
Минимальный расход, q;- *, м3/ч |
0,015 |
0,025 |
0,035 |
|
Номинальный расход, qv*, м3/ч |
1,5 |
2,5 |
3,5 |
|
Максимальный расход1, qs, м3/ч |
3 |
5 |
7 |
|
Динамический диапазон (qp/qj) |
1:100 | ||
|
Класс по ГОСТ Р 51649-2014 |
2 | ||
|
Класс точности по ГОСТ Р ЕН 1434-1-2014 |
2 | ||
|
Пределы допускаемой относительной погрешности измерений объема воды, % |
±(2 + 0,02 • qq), но не более ±5 % | ||
|
Диапазон температур воды, °С |
от +5 до +95 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±(0,6 + 0,004 • t) | ||
|
Диапазон измерений разности температур воды, °С |
от +3 до +90 | ||
|
Пределы допускаемой относительной погрешности измерений разности температур воды (комплекта датчиков температуры теплосчетчика), % |
±(0.5 + 3.4£") | ||
|
Пределы допускаемой относительной погрешности вычислителя, % |
' '■ | ||
|
Пределы допускаемой относительной погрешности измерений тепловой энергии, % |
±(з + 4 • ^^ + 0,02 • ^)2 \ At q / | ||
|
Пределы допускаемой относительной погрешности измерений текущего времени, % |
±0,05 | ||
|
Максимальное рабочее избыточное давления воды, МПа |
1,6 | ||
|
Максимальная потеря давления при qv, кПа, не более |
20 | ||
*Обозначение в соответствии с ГОСТ Р ЕН 1434-2011.
Таблица 3 - Технические характеристики теплосчетчика
|
Наименование характеристики |
Значение характеристики | ||
|
Диаметр условного прохода преобразователя расхода теплосчетчика DN |
15 |
20 |
25 |
|
Присоединение к трубопроводу, патрубки с резьбой по ГОСТ 6357-81 |
G % В |
G 1 В |
G 1% В |
|
Монтажная длина преобразователя расхода теплосчетчика, мм, не более |
110 |
130 |
160 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
110 80 81 |
130 80 85 |
160 80 92 |
|
Масса, кг, не более |
0,5 |
0,6 |
0,7 |
|
Расположение ультразвукового расходомера в системе отопления |
подающий или обратный трубопровод теплоносителя | ||
|
Степень защиты по ГОСТ 14254-2015 |
IP67 | ||
|
Номинальная статическая характеристика (НСХ) термопреобразователей сопротивления комплекта датчиков температуры |
Pt1000 | ||
|
Размеры термопреобразователя сопротивления (диаметр х длина), мм |
5 х 27,5±2 % | ||
|
Длина кабеля термопреобразователя сопротивления, м |
1,5 | ||
|
Единицы измерений: - количества тепловой энергии (тепловой мощности) - температуры и разности температур воды - расхода воды - объема воды |
Гкал (кВт) °С м3/ч ..3 м | ||
|
Дисплей |
8-разрядный LCD | ||
|
Напряжение элемента питания постоянного тока, В |
3,6 | ||
|
Срок службы элемента питания, лет, не менее |
6 | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на корпус средства измерений в соответствии с рисунком 3, на титульный лист руководства по эксплуатации (паспорт) средства измерений типографским способом.
Комплектность
в соответствии с таблицей 5.
Таблица 5 - Комплектность
|
Наименование изделия или документа |
Обозначение |
Количество |
|
Теплосчетчик |
согласно заказу |
1 |
|
Руководство по эксплуатации (паспорт) |
_ |
1 |
|
Монтажный комплект |
_ |
по заказу |
Сведения о методах измерений
приведены в разделе 3 «Состав и принцип действия» документа «Теплосчетчик RUT-01. Руководство по эксплуатации (паспорт)».
Нормативные документы
ТУ 26.51.52-086-51824620-2024 Теплосчетчики RUT-01, РУТ-01. Технические условия.
