Трансформаторы напряжения ЗНОГ
| Номер в ГРСИ РФ: | 97656-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ЗЭТО - Газовые Технологии", г.Великие Луки |
|
97656-26: Описание типа
2026-97656-26.pdf
|
Скачать | 257.4 КБ |
Трансформаторы напряжения ЗНОГ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, сигнализации и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 110 и 220 кВ и наибольшее рабочее напряжение сети 126 и 252 кВ.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97656-26 | |||||||||
| Действует | по 09.02.2031 | |||||||||
| Наименование | Трансформаторы напряжения | |||||||||
| Модель | ЗНОГ | |||||||||
| Модификации |
ЗНОГ-110 ЗНОГ-220 |
|||||||||
| Приказы |
№233 от
09.02.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 907b33c5-655b-b075-d717-2597cf7ba92b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ЗЭТО-Газовые Технологии», РОССИЯ, 182113, ПСКОВСКАЯ ОБЛАСТЬ, Г ВЕЛИКИЕ ЛУКИ, ПР-КТ ОКТЯБРЬСКИЙ, Д. 79, ОФИС 302
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки.
(с 09.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97656-26: Описание типа
2026-97656-26.pdf
|
Скачать | 257.4 КБ |
Описание типа
Назначение
Трансформаторы напряжения ЗНОГ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, сигнализации и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 110 и 220 кВ и наибольшее рабочее напряжение сети 126 и 252 кВ.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.
Трансформаторы - заземляемые, однофазные, электромагнитные, одноступенчатые, с газовой изоляцией. Изготавливаются в исполнениях ЗНОГ-110 и ЗНОГ-220, отличающихся номинальным напряжением, относительной длиной пути утечки внешней изоляции, габаритными размерами и массой.
Активная часть трансформаторов - шихтованный магнитопровод, набранный из листов электротехнической стали с вторичными обмотками, размещенными в алюминиевом заземленном корпусе. Обмотки расположены на магнитопроводе концентрически: внутри -дополнительная вторичная обмотка (обмотка «Д»). Поверх нее намотана основная вторичная обмотка для измерений и защиты (обмотка «И»), затем - основная вторичная обмотка, предназначенная для питания цепей учета электроэнергии (обмотка «У»). Поверх вторичных обмоток расположена первичная высоковольтная обмотка. Для обеспечения оптимального электрического поля обмотки снабжены экранами. Трансформаторы могут изготавливаться с двумя или тремя вторичными обмотками.
На корпусе установлен изолятор, обеспечивающий внешнюю изоляцию трансформатора. На верхнем торце изолятора размещен высоковольтный зажим первичной обмотки. На корпусе расположены заземляемый вывод первичной обмотки, выводы вторичных обмоток, сигнализатор плотности для определения давления элегаза, устройство для заполнения элегазом, предохранительный клапан с разрывной мембраной, табличка технических данных. По требованию заказчиков цвет изолятора может отличаться.
Зажимы вторичной обмотки для учета имеют устройство, с помощью которого производится пломбирование от несанкционированного доступа.
Сигнализатор плотности имеет специальные контакты, с помощью которых подаются сигналы при снижении давления изолирующего газа, являющегося основной изоляцией трансформатора.
Предохранительный клапан, защищающий трансформатор от повышения давления элегаза при пробое внутренней изоляции, имеет разрывную мембрану.
Трансформаторы выпускаются в двух климатических исполнениях У, УХЛ, категория размещения 1 по ГОСТ 15150-69.
Нанесение знака поверки на средство измерений не предусмотрено.
На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных способом лазерной гравировки.

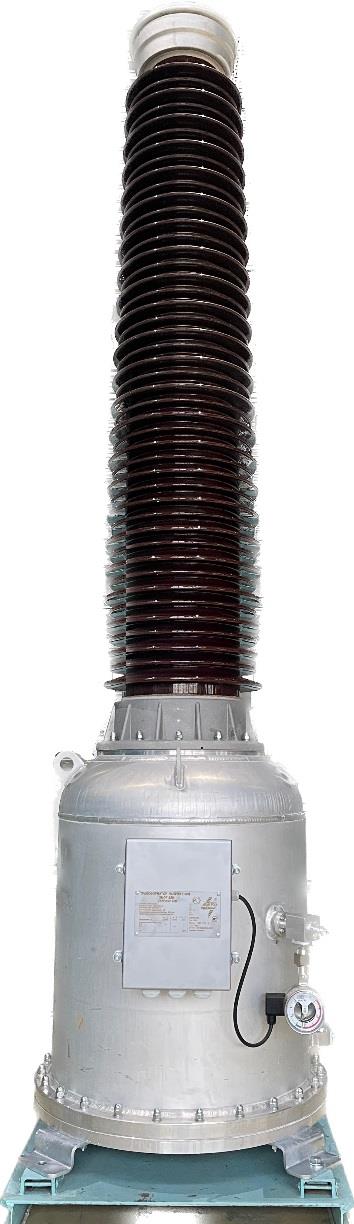

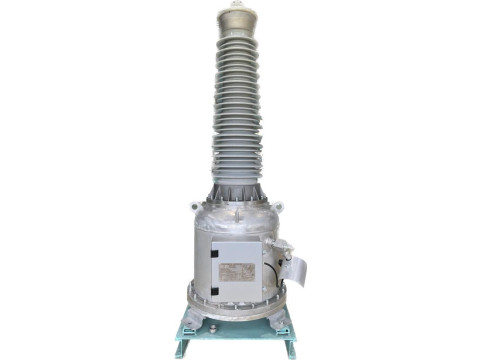

Общий вид трансформаторов с указанием места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения заводского номера
А) ЗНОГ-110
Б) ЗНОГ-220
Рисунок 1 - Общий вид трансформаторов напряжения ЗНОГ с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа, заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для исполнений | |
|
ЗНОГ-110 |
ЗНОГ-220 | |
|
Номинальное напряжение трансформатора, кВ |
110 |
220 |
|
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
220/V3 |
|
Наибольшее рабочее напряжение первичной обмотки, кВ |
126/V3 |
252/V3 |
|
Номинальное напряжение основных вторичных обмоток, В |
100/V3 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 | |
|
Классы точности вторичных обмоток для измерений и учета |
0,2; 0,5; 1,0 | |
|
Класс точности вторичной обмотки для защиты |
3Р | |
|
Номинальные мощности вторичных обмоток, В^А, в классах точности: - 0,2 - 0,5 - 1,0 - 3P |
от 1 до 150 от 1 до 200 от 1 до 300 от 1 до 1000 | |
|
Предельная мощность трансформатора, ВА |
1600 | |
|
Номинальная частота, Гц |
50 | |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для исполнений | |
|
ЗНОГ-110 |
ЗНОГ-220 | |
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
2114 837 815 |
3419 930 895 |
|
Масса, кг: - с фарфоровой изоляцией - с полимерной изоляцией |
390±40 300±30 |
700±70 500±50 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1, УХЛ1 | |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы трансформаторов, лет |
30 |
|
Средняя наработка до отказа, ч |
2-106 |
Знак утверждения типа
наносится на табличку технических данных трансформатора способом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
|
Таблица 4 - Комплектность с |
редства измерений | ||
|
Наименование |
Обозначение |
Количество | |
|
Трансформатор напряжения |
ЗНОГ-110 |
ЗНОГ-220 |
1 шт. |
|
Руководство по эксплуатации |
ИВЕЖ.671214.006 РЭ |
1 экз. 1) | |
|
Паспорт |
ИВЕЖ.671214.006-01 ПС ИВЕЖ.671214.006-04 ПС |
ИВЕЖ.671214.009 ПС |
1 экз. |
|
Руководство по эксплуатации сигнализатора плотности |
_ |
1 экз. 2) | |
|
1) На партию из 3 трансформаторов, поставляемых в один адрес; 2) На партию трансформаторов, поставляемых в один адрес. | |||
Сведения о методах измерений
приведены в пункте 1.4 «Устройство и работа» документа ИВЕЖ.671214.006 РЭ «Трансформаторы напряжения ЗНОГ. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 07 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;
ТУ 3414-106-49040910-2012 (ИВЕЖ.671214.006 ТУ) «Трансформаторы напряжения ЗНОГ. Технические условия».
